3DマイホームデザイナーPRO7

ブロック塀を作成する



公開日:2010年7月21日

■詳細

「エクステリアにブロック塀を配置したいがパーツがない」などの場合は、立体化した3D画面で[形状作成ツール]を利用して自作パーツを作成します。


■操作方法

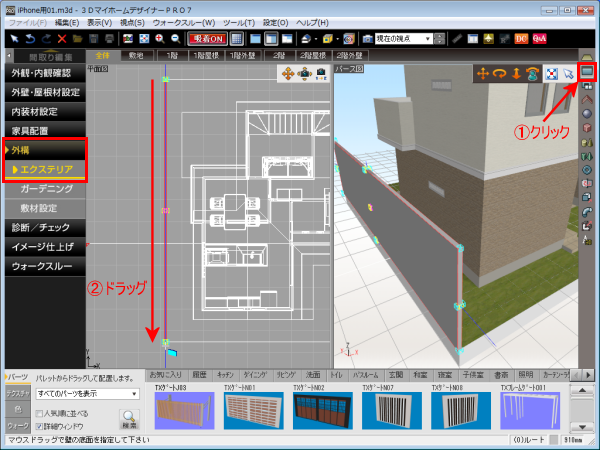

  1. ナビの[外構]−[エクステリア]を選択します。
  2. 形状作成パレットから[壁]ツールをクリックし、平面図上で塀を作成する場所をドラッグします。

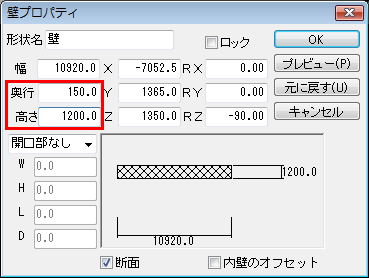

  3. 作成した壁をダブルクリックし、[壁プロパティ]の[高さ]に塀の高さ、[奥行]に塀の厚みを入力して[OK]をクリックします。
  4. 平面図上で壁をドラッグして配置位置を調整します。
    宙に浮いた壁を敷地の上に配置するには、壁をみりクリックして[壁や他の物に沿わせる−下へ(Z軸-)]を選択します。
  5. パレットを[テクスチャ]タブに切り替え、パレットから貼り付けたいテクスチャを選択して壁をクリックします。
    見えるすべての面にテクスチャを貼り付けて仕上げます。


    形状作成ツールの[壁]で作成した形状には、壁の前面、背面、側面の3箇所にテクスチャを貼り付けることができます。
    ブロック塀の上面と側面を別のテクスチャを貼りたい、または上面に貼り付けるテクスチャの角度を側面と別にしたい場合は、形状作成ツールの[床・天井]で作成します。
    形状作成ツールの[床・天井]で作成した形状には、6面に違うテクスチャを貼り付けることができます。
