敷地の角を円弧状にする

詳細

角地などで敷地の角が円弧状になっている敷地を作成する方法です。
※この方法は基本形状や多角形で作成された敷地に有効で、三斜で入力された敷地には作成できません。

操作方法

  1. 間取り画面のナビの[敷地作成]を選択し、基本形状か多角形で敷地を作成します。

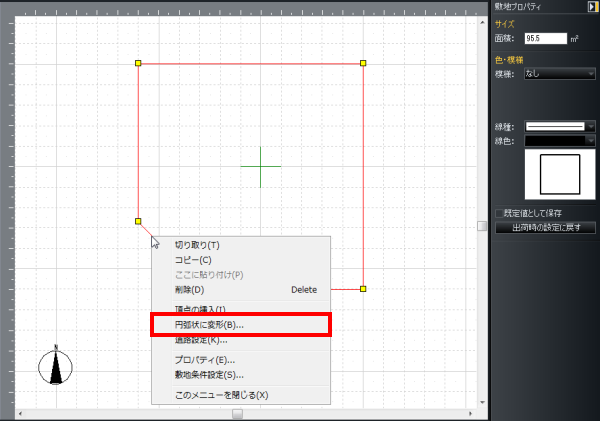

  2. 作成した敷地で円弧上にしたい辺を右クリックして「円弧状に変形」をクリックします。
    円弧状に変形をクリック

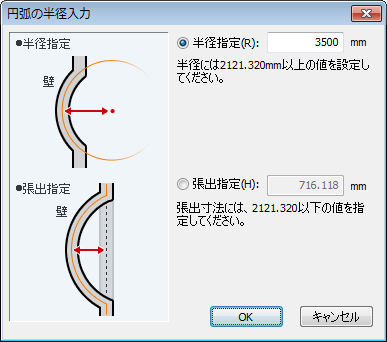

  3. 円弧にしたい半径を入力します。
    円弧の半径入力

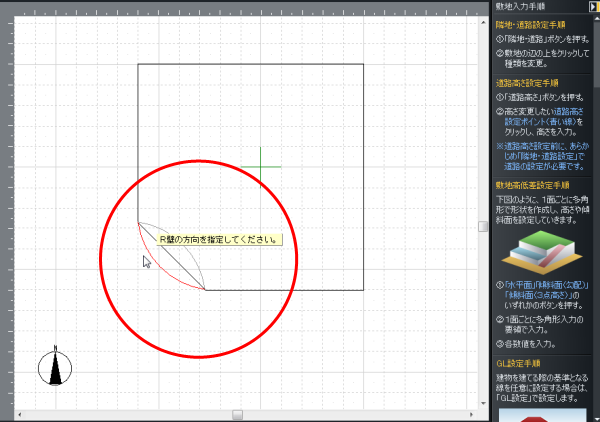

  4. 円弧上にしたい方向にマウスカーソルを合わせてクリックします。
    Rの方向を選択

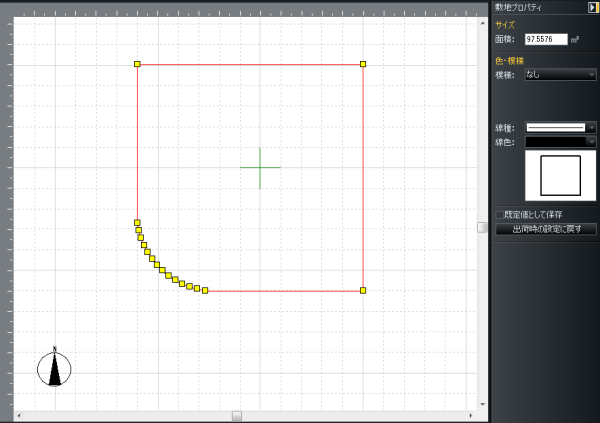

    敷地の辺が円弧状に変形します。
    変形後
