看板・サインを作成する

詳細

看板は、板状の形状を壁に沿わせて配置し、その形状にロゴなどの画像ファイルを貼り付けて作成します。
この例では、1階の外壁に形状作成ツール[壁]ツールで板状の形状を作成し画像ファイルをテクスチャとして貼り付けています。
※「3Dアーキデザイナー11」「3D医療施設デザイナー」「3Dオフィスデザイナー」は、文字・ロゴシール作成機能を使ってより簡単に表現が可能です。

看板見本

操作方法

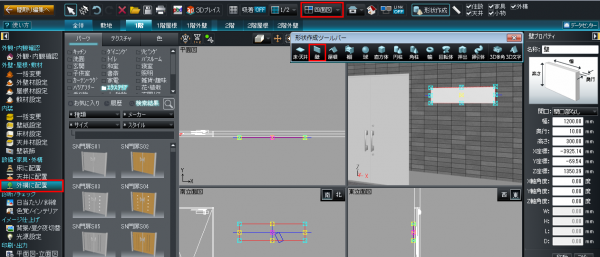

  1. 看板の板部分を作成する
    3D画面で、[外構に配置]ナビを選択し、フロアタブは看板を設置したい階の外壁タブを選択します。
    画面表示は、四面図表示に切り替えます。
    ツールバーの[形状作成]をクリック→[壁]ツールをクリックして、板状の形状を作成します。
    看板作成_01書き出し
  2. ロゴ(画像ファイル)を貼り付ける
    ロゴの画像ファイルを、1.で作った形状にドラッグします。
    テクスチャ設定で[反復回数指定]で1×1に指定します。
    参考)画像ファイルをテクスチャにする
    看板作成_02書き出し
  • 貼り付け可能な画像ファイルの形式は、「ビットマップ(.bmp)」「JPEG(.jpg)」「GIF(.gif)」です。
  • 文字を立体にして配置する場合は、形状作成の「3D文字生成ツール」を使用します。
