建築物がつくる影をシミュレーション！「日影図」機能で提案の説得力アップ

2026.09.17

時刻ごとの影の動きや、1日を通した日影の範囲を、施主様にわかりやすく説明できていますか？

「日影規制に問題がないか確認したい」「隣接地への影響を資料で示したい」——そんな提案の場面で役立つのが、3Dマイホームデザイナー／3Dアーキデザイナーシリーズに搭載されている「日影図」機能です。
※3DインテリアデザイナーNeoには搭載されていません。

2ステップで日影図を作成

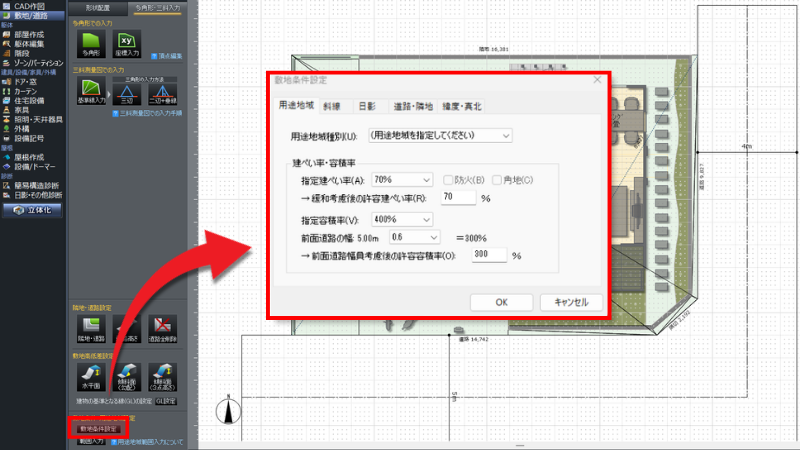

まず［敷地条件設定］または［用途地域範囲入力］で、敷地の条件を入力します。

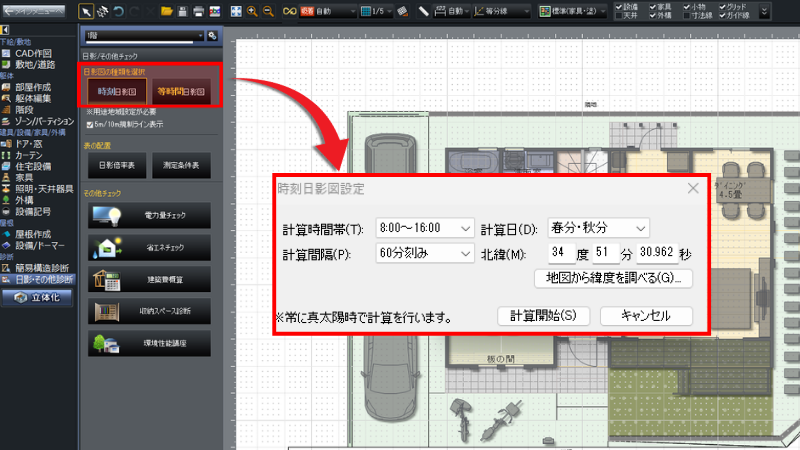

パレットの［時刻日影図］または［等時間日影図］をクリックし、計算時間帯・計算日・計算間隔・緯度などを設定して［計算開始］をクリックするだけ。

計算が完了すると、時刻ごとの日影の形（時刻日影図）や、1日の日影が重なる範囲（等時間日影図）が自動で表示されます。

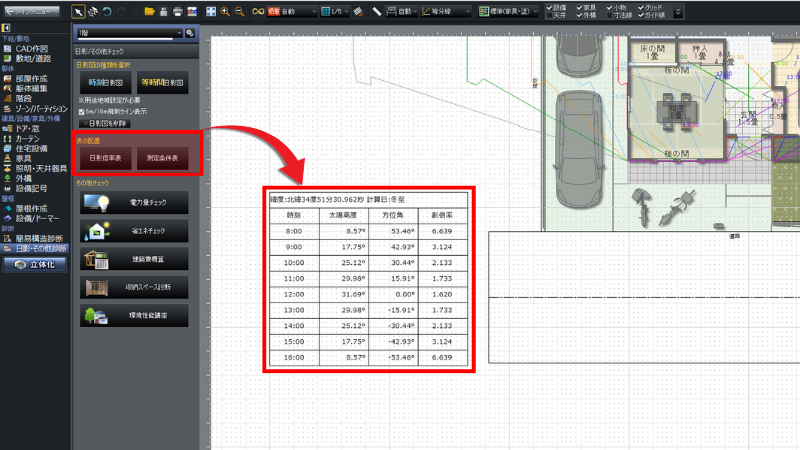

日影倍率表や測定条件表も自動作成でき、パレットの［表の配置］から図面にそのまま貼り付けられます。

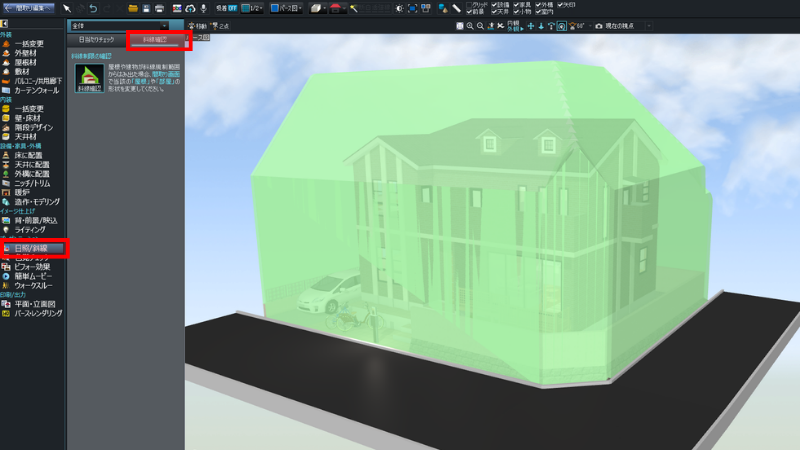

あわせて「斜線制限の確認」機能を使えば、北側斜線などの法規チェックの根拠資料としても、施主様への日当たり説明資料としても活用いただけます。

ぜひご活用ください！

計算時間帯：8:00～16:00または9:00～15:00
測定面高：1.5ｍ、4.0ｍまたは任意高
計算日：冬至、春分・秋分または夏至
北緯：任意に設定可能
計算時法：真太陽時のみ
２以上の用途地域にまたがる場合は未対応

計算間隔：60分刻みまたは30分刻み

作図する等時間線：1, 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8時間から任意に選択
計算法：メッシュ法(20cmピッチ)
計算精度：60秒単位

作図法：閉鎖法のみ（発散法は未対応）。
道路幅を考慮して計算。
規制距離：5ｍおよび10ｍ固定
