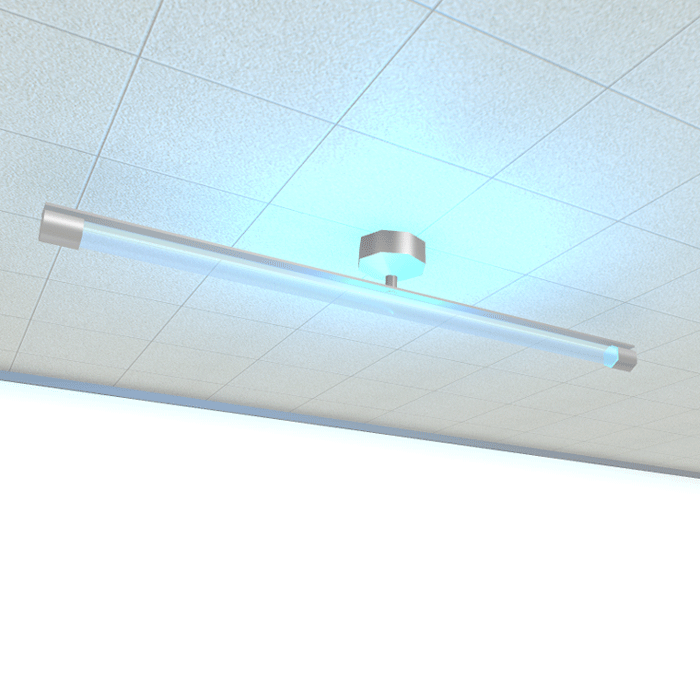

蛍光灯（殺菌灯）
別名：紫外線灯
殺菌灯とは、紫外線を発生させる蛍光灯のこと。
ガラス管の内側の蛍光物質を塗布していないもので、殺菌効力を持つ波長域の紫外線を照射する。消費電力も少なく、設備費・維持費とも経済的な殺菌が可能。
殺菌灯は、食品の腐敗防止や水の殺菌、衣料、寝具、医療器具、食品包装材料などの表面殺菌だけでなく、室内の空気殺菌も可能です。
学校、病院、劇場、工場、レストランなど、人が多く集まる場所や食品を扱う空間での空気伝染を防ぐことができます。また、換気ダクト内に取り付けると、減菌した空気を送ることができます。
