3Dオフィスデザイナー ユーザーズマニュアル

STEP2平面プランの作成

準備

基本設定(モジュール)を設定

基本単位(モジュール)を設定

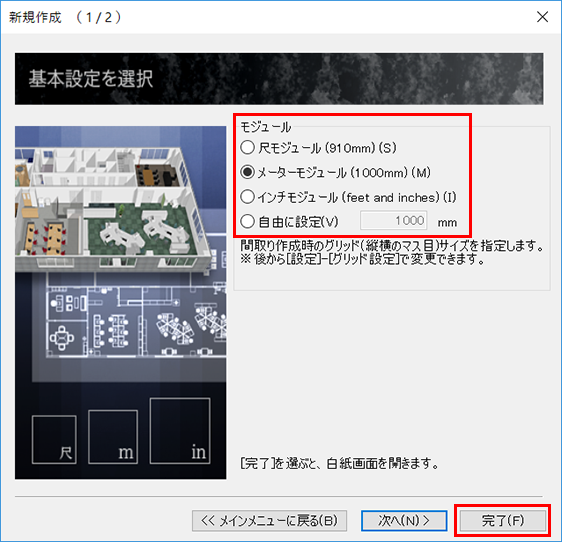

新規プランを作成 ボタンをクリックし、まずは、基本単位(モジュール)を設定します。

作成画面が展開

レイアウト画面が展開

レイアウト画面が開きます。

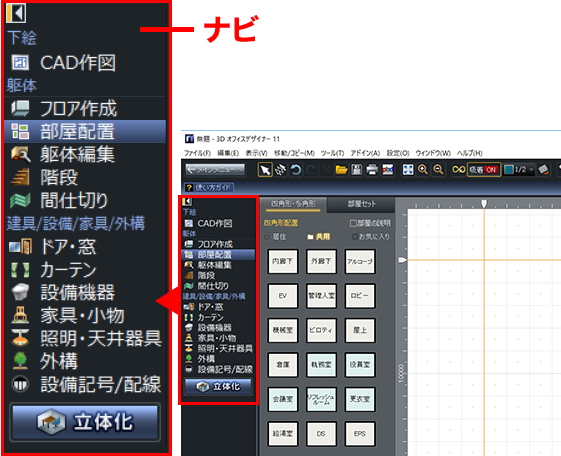

ナビに沿って間取り作成を進めます。

※旧オフィスデザイナーで作成したo3dファイルを開くには、[ファイル]メニューの[インポート/エクスポート(他形式の入出力)]の[3Dオフィスデザイナー形式入力]を選択して、o3dファイルをインポートします。

ガイド線(基準線)

ガイド線(基準線)

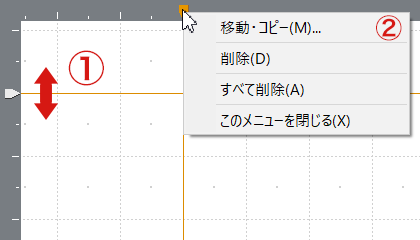

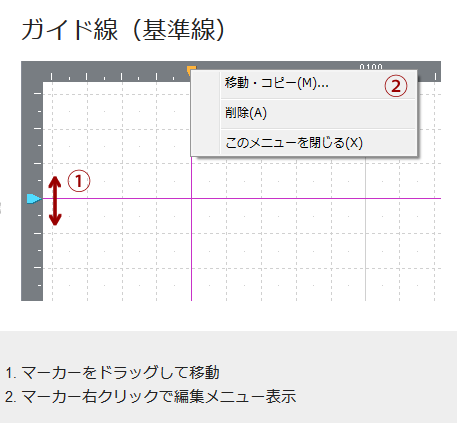

  1. マーカーをドラッグして移動します。
  2. 右クリックで、削除やコピーできます。

天井高を設定する

天井高を設定する

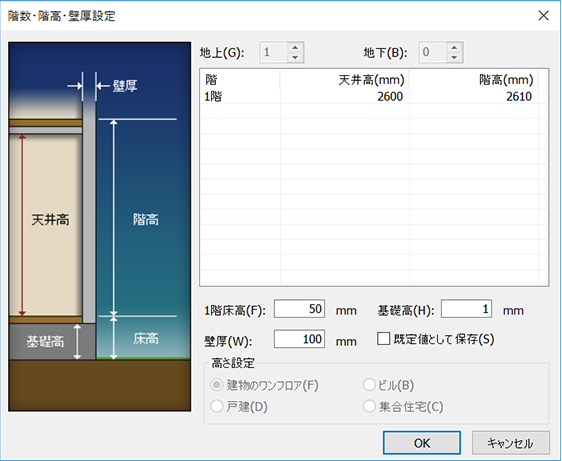

[設定]メニューの[階数・階高・壁厚設定]を選択して、高さを設定します。

下絵を使う

下絵を使う

CAD作図を選択し、CADデータ入力をクリックして下絵にするCADデータを読み込みます。

下絵を整える

下絵を整える

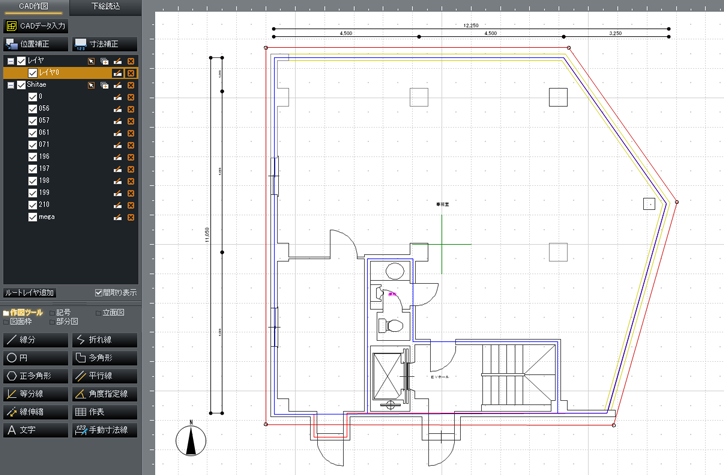

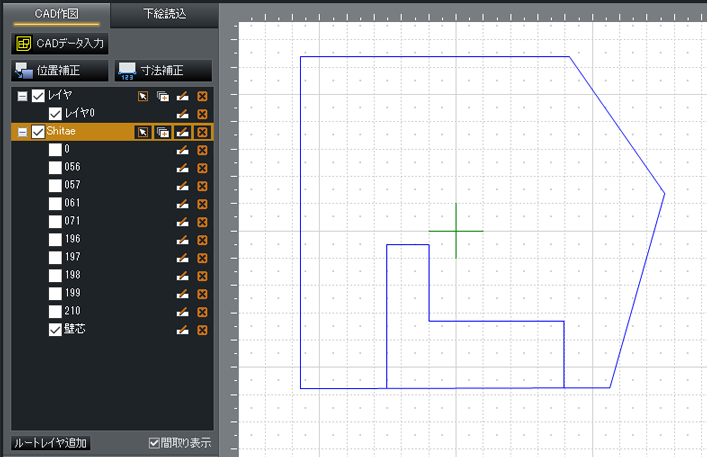

レイヤの表示/非表示を切り替えます。

CADデータ準備のポイント



CAD データを読み込む前に、間取りプランを作成しやすいよう、次のポイントに注意してCAD 側でデータを整理しておいてください。

  • ・CAD データを必要最小限の情報だけに整理し、ファイルサイズを小さくしておく。
  • ・壁は壁芯だけを描く。または、複線の壁面と壁芯は、別のレイヤに分けて描く。

部屋を配置

パレットから部屋配置

パレットから部屋配置

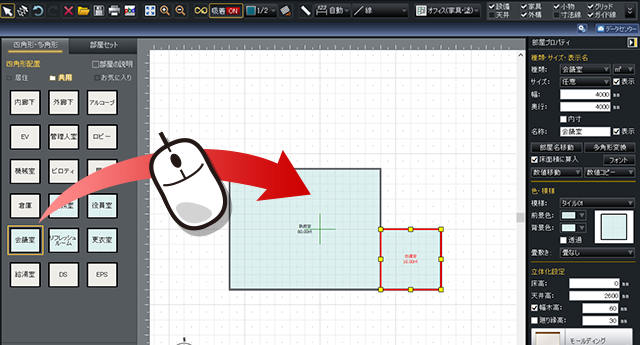

部屋配置を選択し、パレットから部屋を選んで配置します。

  • 部屋同士は重ならないように配置してください。

移動・サイズ変更



移動・サイズ変更

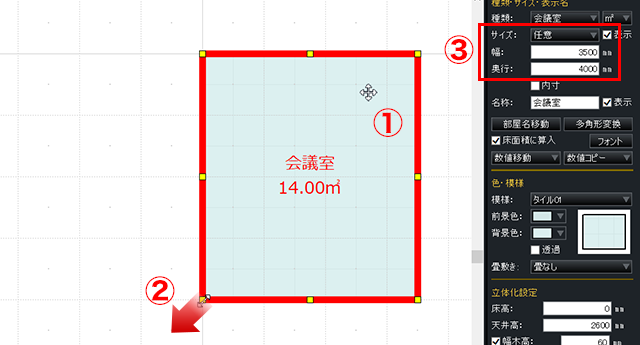

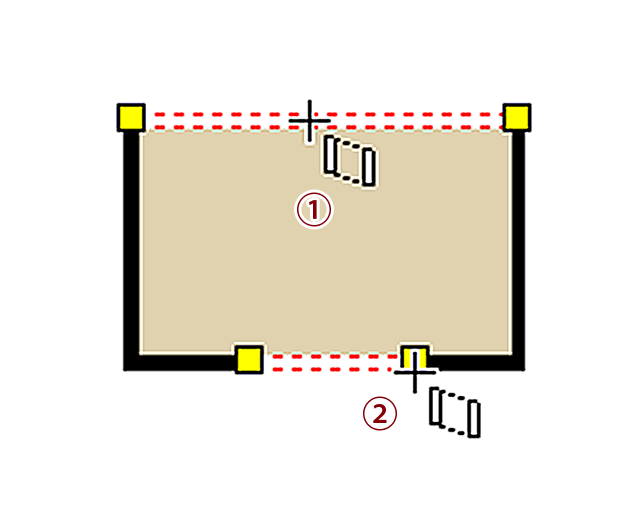

  1. 部屋をドラッグして移動
  2. 黄色のハンドルをドラッグしてサイズを変更
  3. プロパティに数値を入力してサイズを変更

多角形の部屋を作る

多角形の部屋を作る

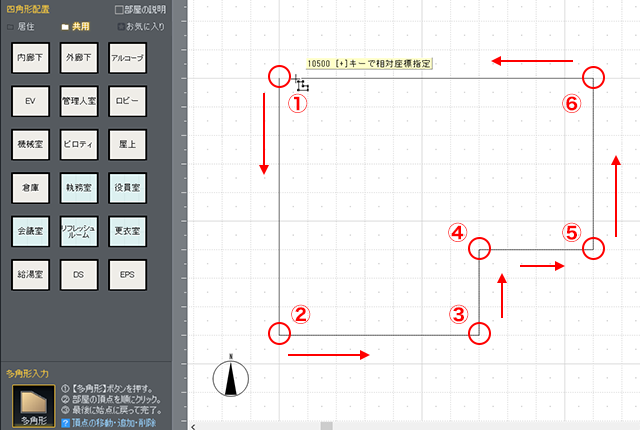

部屋配置を選択し多角形(多角形)ボタンをクリックし、順番に部屋の頂点をクリックします。 最後の頂点をクリック後、始点に戻ってクリックまたは右クリックします。

頂点の移動・追加

頂点の移動・追加

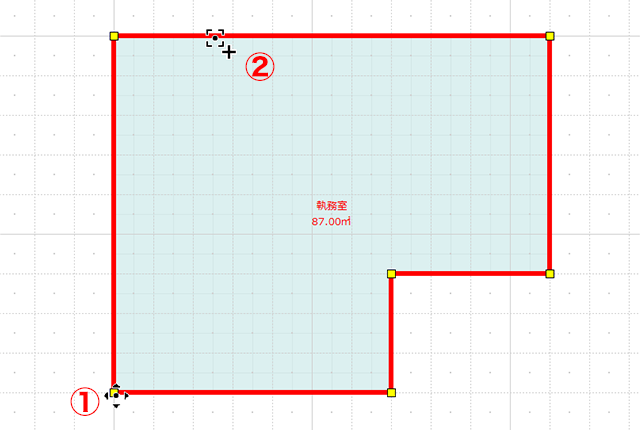

  1. 頂点をドラッグして移動
  2. 辺をクリックして追加

腰壁を設定する

腰壁を設定する

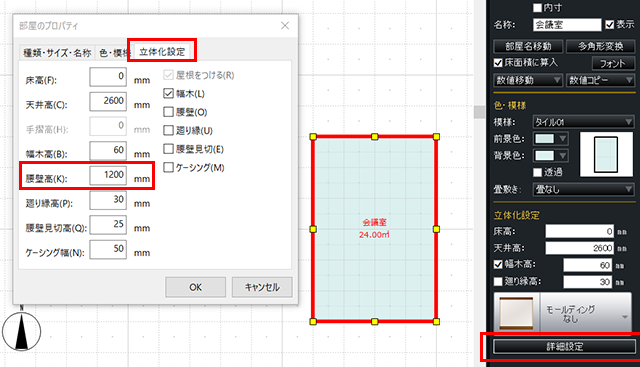

詳細設定をクリックし、[部屋のプロパティ]の[立体化設定]タブを選択して設定します。

躯体を編集する

壁の削除や開口部を設定する

躯体編集で編集の種類を選んで、壁をクリックまたはドラッグします。
クリックは壁一面、ドラッグはドラッグした範囲に適用されます。

壁削除 壁高さ 壁開口 壁厚変更

R壁の半径入力

R壁を作成

R壁で[R壁]を選びます。

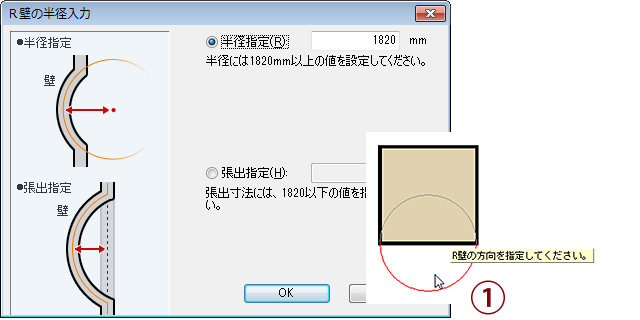

壁をクリックし、右クリック→[円弧状に変形]を選択。
サイズを入力し、図面上で方向を選びます。

フロア作成



部屋を配置する以外にも、部屋を作成する方法があります。
フロアを作成し、後から任意の場所に壁を設定する方法です。



フロア作成 壁作成

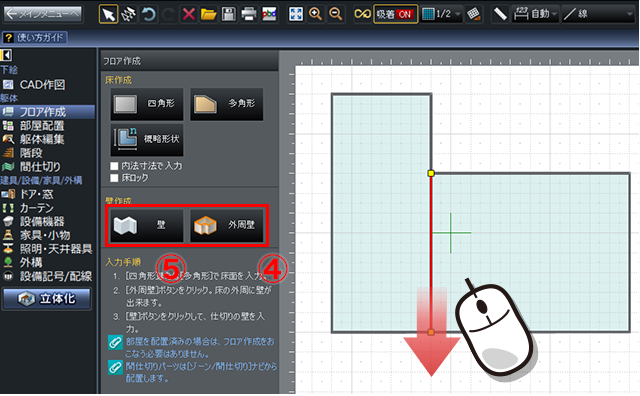

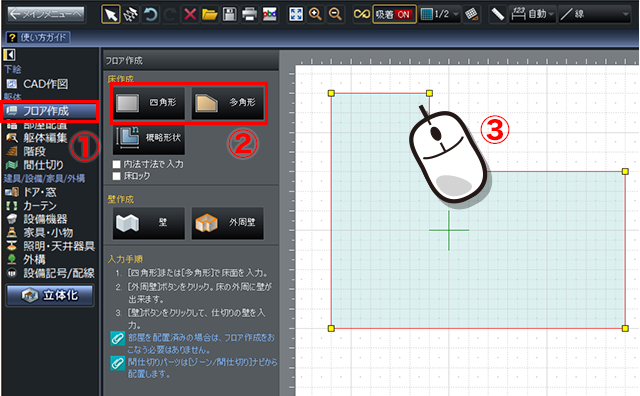

  1. [フロア作成]ボタンを選択
  2. [四角形]または[多角形]ボタンで床面を作図
  3. [外周壁]ボタンで外周に壁を生成
  4. [壁]ボタンで必要な場所を壁で仕切る

柱・梁を配置

柱・梁を配置

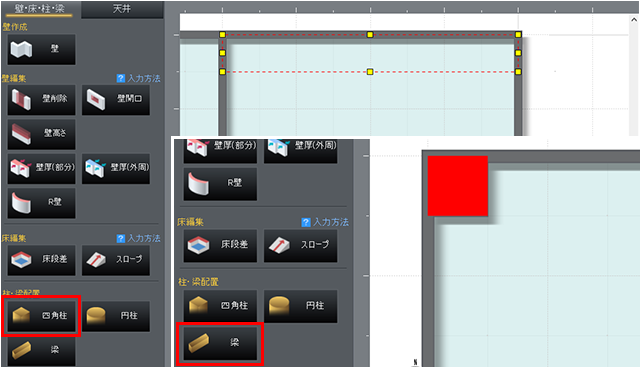

躯体編集を選択し、パレットから作図します。

四角柱 円柱 梁

天井・床の編集

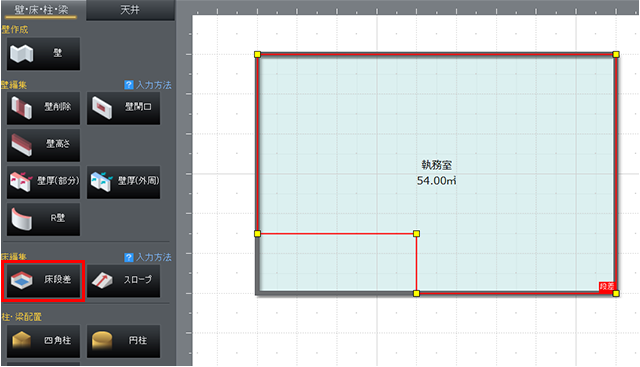

床段差

床段差

躯体編集を選択し 、パレットから作図します。

床段差

天井・床の編集

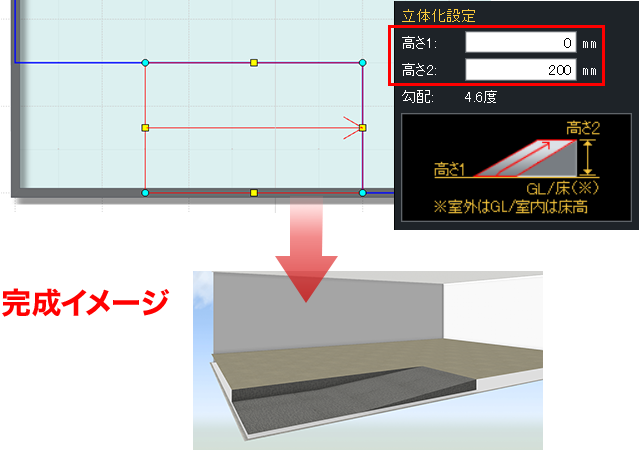

スロープ

躯体編集を選択しし、パレットから作図します。

スロープ

回転・移動・サイズ変更の操作

水色のハンドルをドラッグして回転、ドラッグして移動、黄色のハンドルをドラッグしてサイズ変更ができます。

回転・移動・サイズ変更の操作

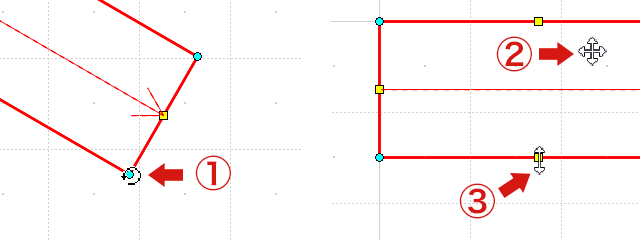

  1. 水色のハンドルをドラッグして回転
  2. ドラッグして移動
  3. 黄色のハンドルをドラッグしてサイズを変更

天井編集(折り上げ、勾配)

天井編集(折り上げ、勾配)

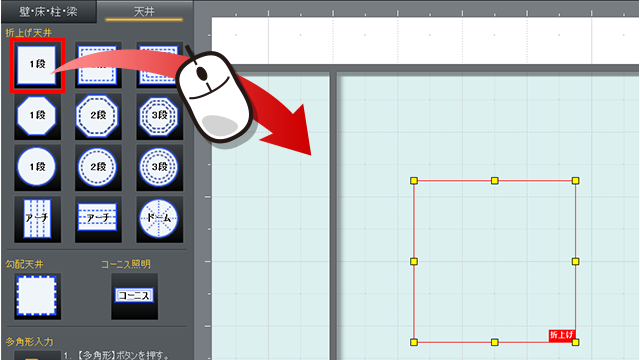

躯体編集を選択し 、[天井]タブに切り替えてパレットから作図します。

ドア・窓を配置

パレットからドア窓を配置

パレットからドア窓を配置

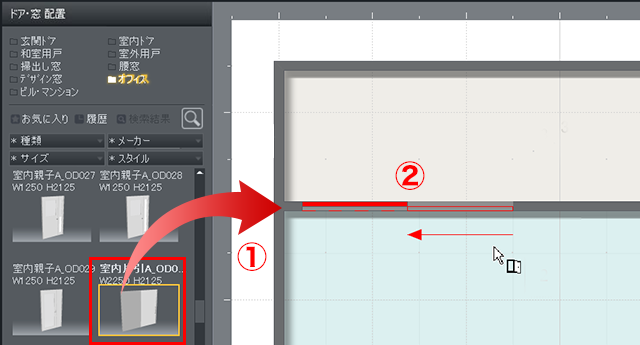

ドア・窓を選択し、壁の上にドアを配置します。配置後、開閉方向をマウスで指定します。

同じ要領で他の室内ドアや窓も配置します。

間仕切りを配置

間仕切りを配置する

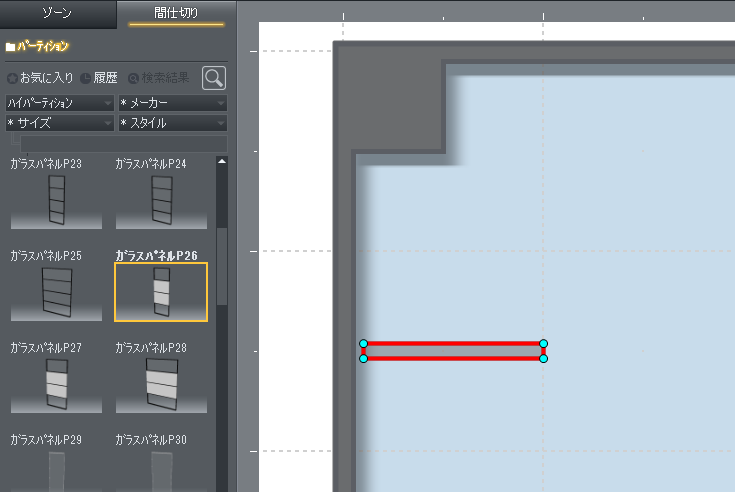

間仕切りを選択し を選択し、[間仕切り]タブに切り替えてパレットから配置します。

パーツをピッタリ配置するには

パーツをピッタリ配置するには

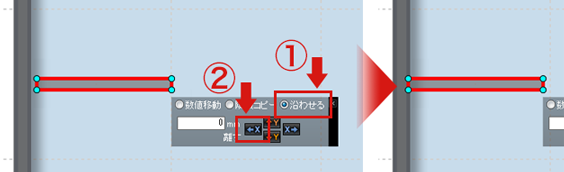

  1. 「沿わせる」を選択
  2. 沿わせる方向をクリック


パーツを隣接コピーするには

パーツを隣接コピーするには

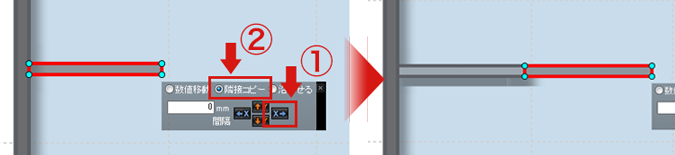

  1. 「隣接コピー」を選択
  2. コピーする方向をクリック

設備・家具を配置

住宅設備配置

設備機器 家具 照明・天井器具を選択し、部屋に「設備機器」「家具」「照明」などを配置します。

躯体をロックする

躯体をロックするには

パーツを配置する際に、躯体も一緒に移動してしまうことを防ぐ方法です。

  1. 「設備機器」「家具」「照明」のパレットを表示

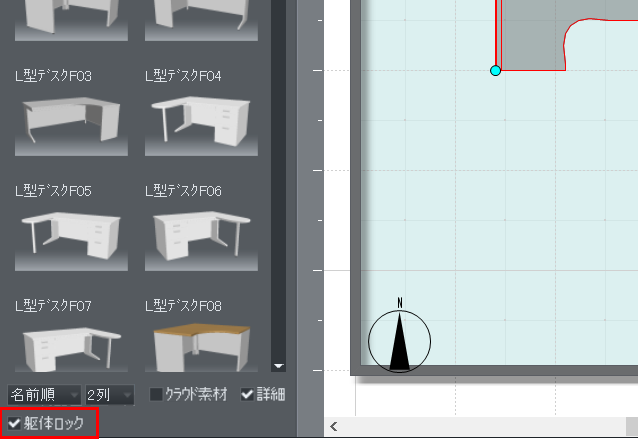

  2. 下部にある「躯体ロック」にチェックを入れる

平面プランの出力

寸法線を入力

寸法線を入力

ツールバーの[寸法線入力]ボタンをクリックして寸法線を表示します。

文字・画像を入力

文字・画像を入力

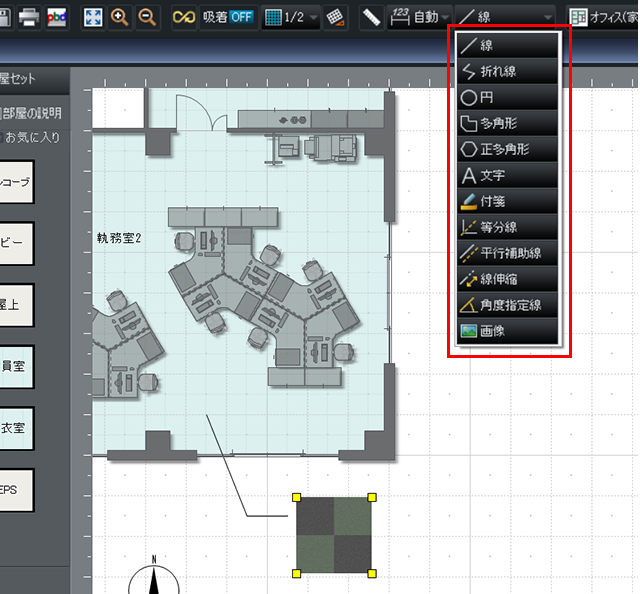

ツールバーの[線入力]ボタンをクリックして、文字や線を入力したり、画像ファイルを挿入したりします。

パーツに付番

パーツに付番

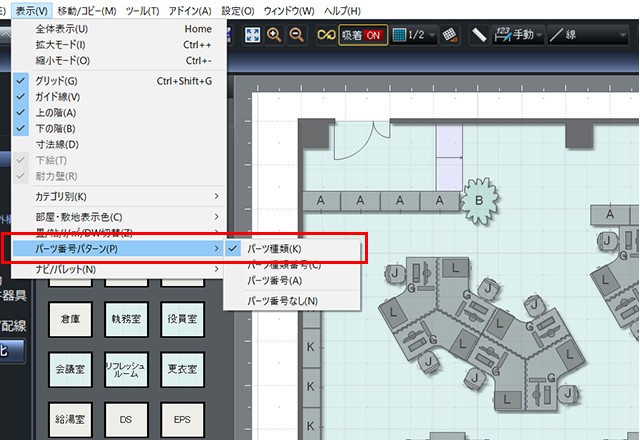

[表示]メニューの[パーツ番号パターン]-[パーツ種類]を選択して付番します。

表を作成

表を作成

作表を用いれば、パーツ記号を付与したパーツの品名やメーカー名などを表にできます。

1.[ツール]メニューの[作表]-[パーツ記号凡例]を選択。
2.凡例に表示させたい項目を選択。
3.図面の任意の場所に配置。

図面枠

図面枠を表示

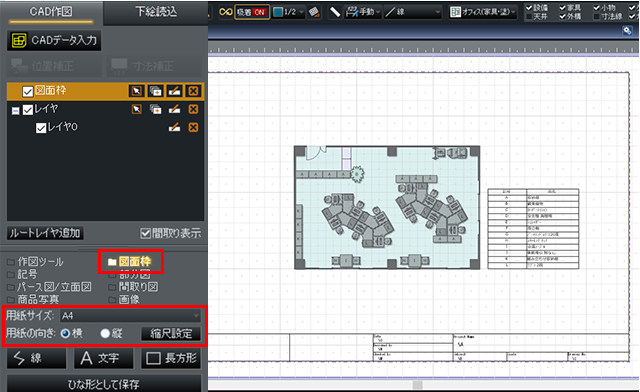

1.ナビ[CAD作図]の[図面枠]を選択。
2.用紙サイズ、向きを選択して[縮尺設定]。
3.全体表示。
4.パレットの図面枠をクリックして適用。

印刷・画像出力(イメージ保存)

[ファイル]メニューから[印刷]/[イメージ保存]を選択します。

平面プラン作成が一段落したら、仕上がり確認やデザイン検討に進みましょう!

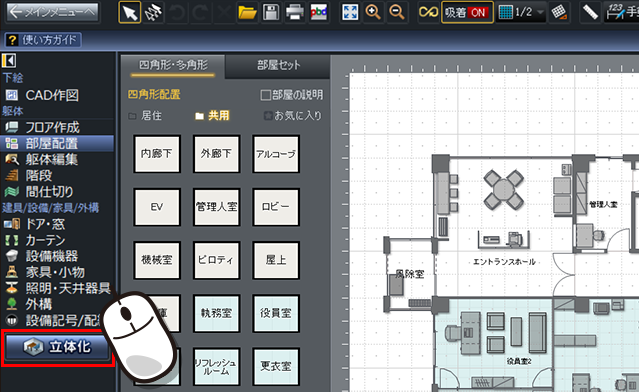

[立体化]をクリックして3D画面へ!
