日影図/日影規制線/日影倍率表作成

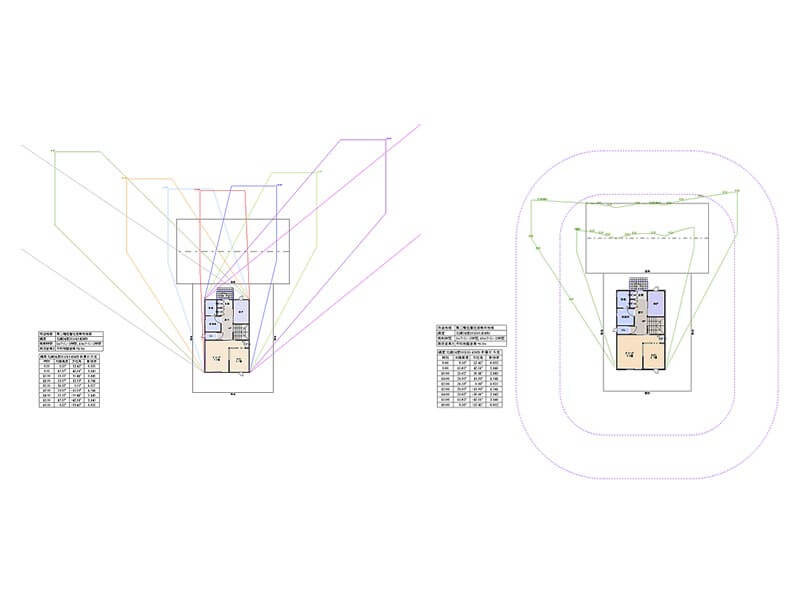

時刻日影図、等時間日影図
時刻日影図、等時間日影図
日影図/日影規制線/日影倍率表

時刻日影図、等時間日影図作成機能を搭載。日影倍率表の作成や、5m 10mの規制ラインの自動作図も可能。
周辺の住民説明にも活用いただけます。

日影図共通仕様

■ 計算時間帯:8:00~16:00または9:00~15:00
■ 測定面高:1.5m、4.0mまたは任意高
■ 計算日:冬至、春分・秋分または夏至
■ 北緯:任意に設定可能
■ 計算時法:真太陽時のみ
■ 2以上の用途地域にまたがる場合は未対応

時刻日影図

■ 計算間隔:60分刻みまたは30分刻み

等時間日影図

■ 作図する等時間線:1, 1.5, 2, 2.5, 3, 4, 5, 6, 7, 8時間から任意に選択
■ 計算法:メッシュ法(20cmピッチ)
■ 計算精度:60秒単位

日影規制線自動作図

■ 作図法:閉鎖法のみ(発散法は未対応)
■ 道路幅を考慮して計算
■ 規制距離:5mおよび10m固定


機能一覧
