部分図の出力も可能な立面図出力
立面図の出力
作成したプランから、躯体の寸法線、屋根の勾配表示入りの立面図を自動的に作成し、出力することができます。
縮尺の指定ができ、平面図・立面図の印刷、3DCAD出力、プレゼンボードデザイナーへの出力が可能です。
室内の展開図も作成
作成したプランの一部を切り取り、その断面方向から立面図を作成も可能。

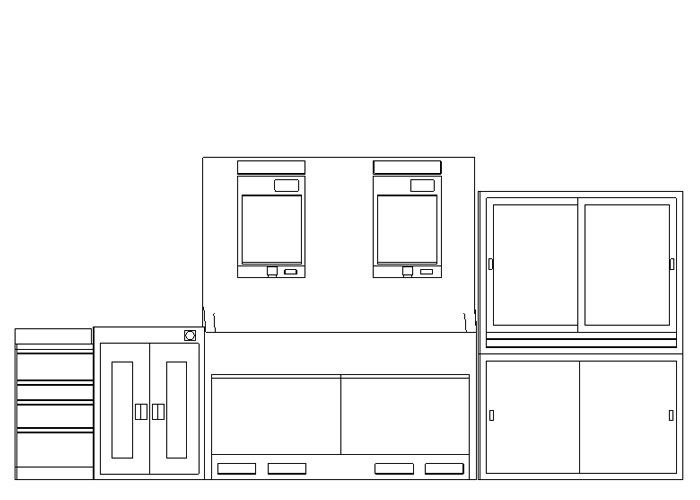

部屋の壁側を切り取って出力すれば「室内展開図」と呼ばれる図面のように、壁面の開口部の位置や形状、壁の仕上げ材、壁面に取り付けられた手すりなどの設備や収納の位置を分かりやすく示せます。
医療機器の並び方や収まりのチェックにも便利です。
室内の展開図も出力できる
