プランシートの作り方マンションリフォーム【4.家具マテリアル】
パーツとテクスチャ
家具や床材、壁材などを、メーカー情報と一緒に一覧化したシートです。
パースの取り込み

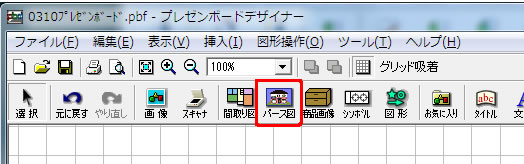

プレゼンボードデザイナーのツールバーにある「パース図」をクリックすると、登録視点からのパース図が画面右側に一覧表示されます。
ここに思ったサイズのものがない場合は、「イメージ保存」した画像を、グラフィックソフトで編集し、その画像ファイルをプレゼンボードデザイナーの編集画面へドラッグ&ドロップします。
製品画像を配置
![p4_r2_c3](/3d/wp/wp-content/uploads/2015/11/p4_r2_c3.jpg)

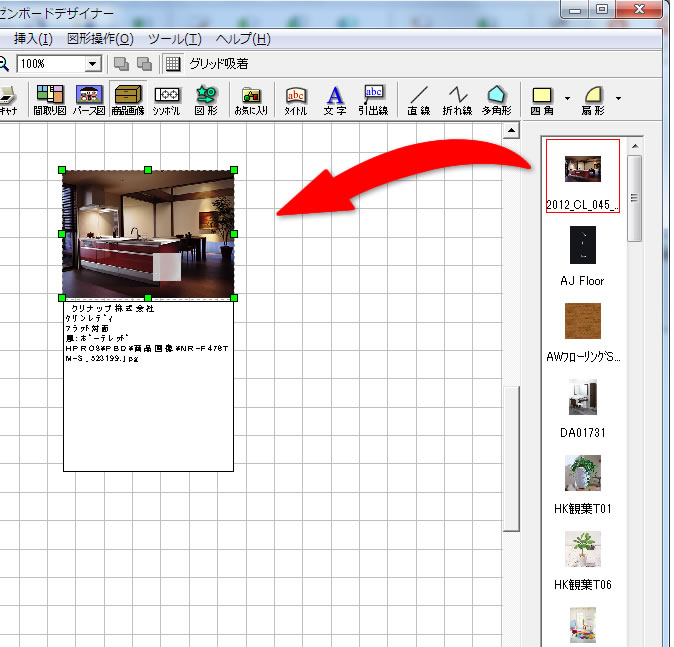

プランで使用しているパーツやテクスチャはツールバーの「商品画像」をクリックすると右側に一覧表示されます。
一覧から編集画面へドラッグ&ドロップすると、商品画像と商品情報を挿入できます。

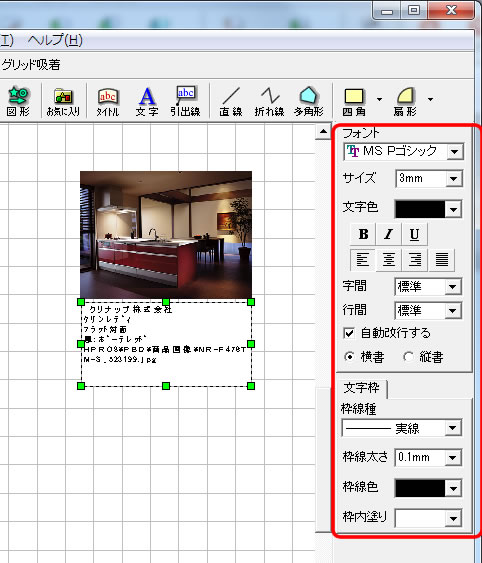

商品情報のコメントは不要な部分を削除したり、不足情報を入力したりできます。
![p4_r6_c6](/3d/wp/wp-content/uploads/2015/11/p4_r6_c6.jpg)
テキストの配置

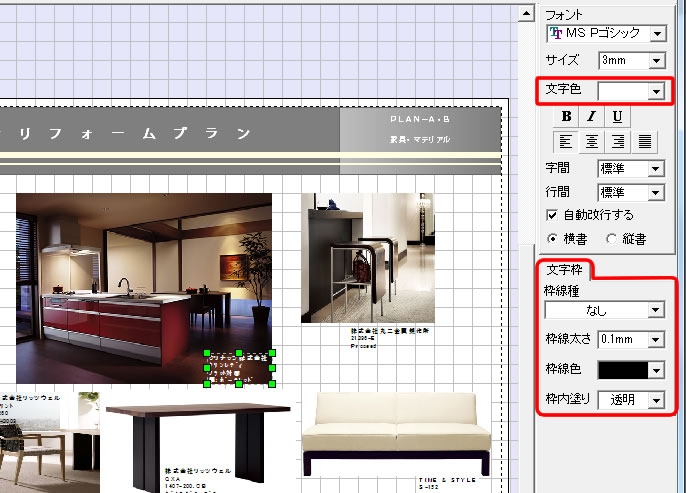

画像にテキストを重ねるときは、文字枠の線種を「なし」、枠内塗りを「透明」にします。
画像が濃い色で文字が読みにくいときは、「文字色」も調整します。
![p4_r7_c10](/3d/wp/wp-content/uploads/2015/11/p4_r7_c10.jpg)

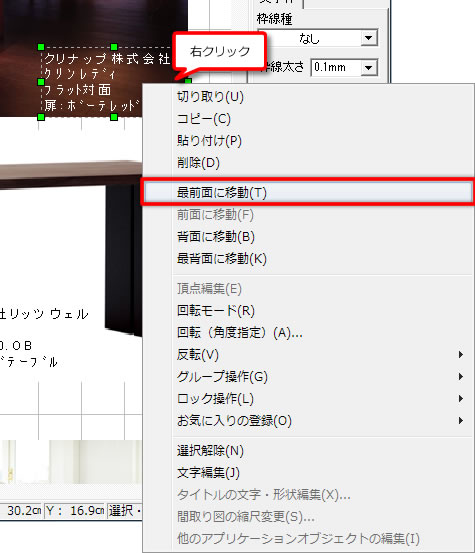

画像に文字を重ねたときに文字が画像の後ろに隠れてしまうときは、文字枠を右クリックして、メニューで「最前面に移動」を選択します。
![p4_r12_c8](/3d/wp/wp-content/uploads/2015/11/p4_r12_c8.jpg)
背景に図形を置く
床材と壁材は背景に「四角」を置いて、家具と区別しやすいようにします。
ツールバーで「四角」を選択して編集画面で対角をドラックして作図後、大きさ、位置、色などを調整します。重ね順は、テキストと同様に右クリックメニューから調整します。
四角形のほかに、角丸、円もあります。
「▼」をクリックしてメニューから選択してください。
