よくあるご質問

建具を編集する

000建具パーツを編集したり部材を追加したりするには、扉の階層に移って編集をおこないます。

あらかじめ以下をご一読ください。
サポート情報-パーツの一部を編集する

※全体サイズは変更しないでください(サイズは配置後に変更してください)。





操作方法

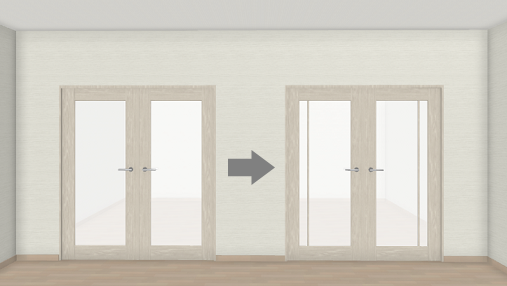

この作例では、「室内ドア」の「室内両開き」の「室内両開A_U041」の扉に縦桟を追加しています。

1.あらかじめ、目的のパーツを「お気に入り」に登録します。

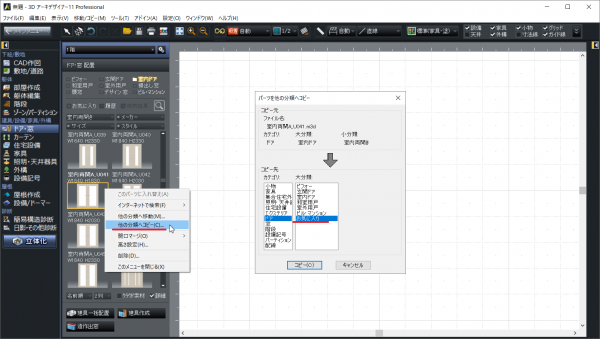

パーツを右クリックして[他の分類へコピー]を選択し、[お気に入り]にコピーします。
00

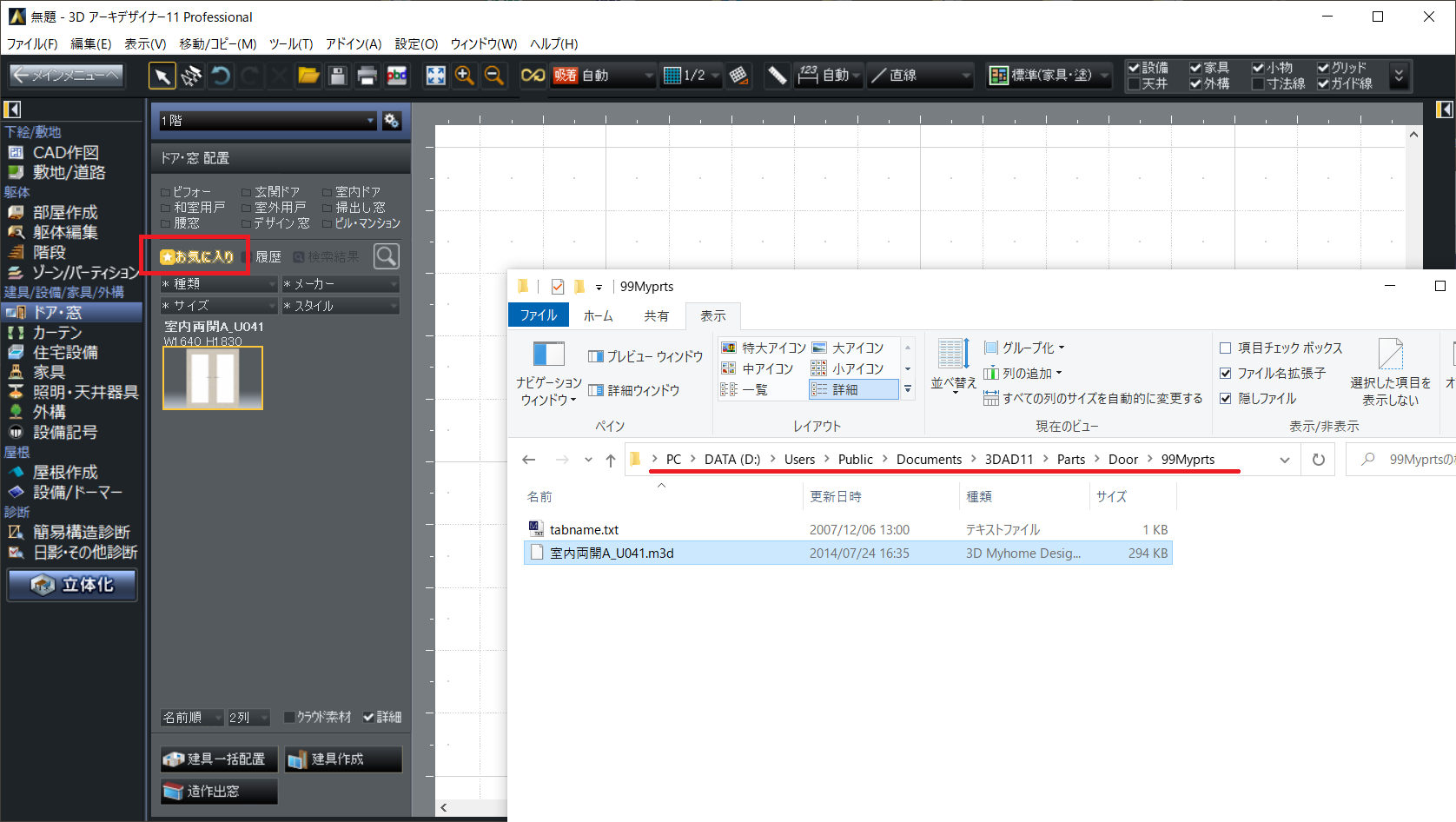

「お気に入り」の保存先は「C:\Users\Public\Documents\3DAD11(製品名)\Parts\Door\99Myprts」です。
01

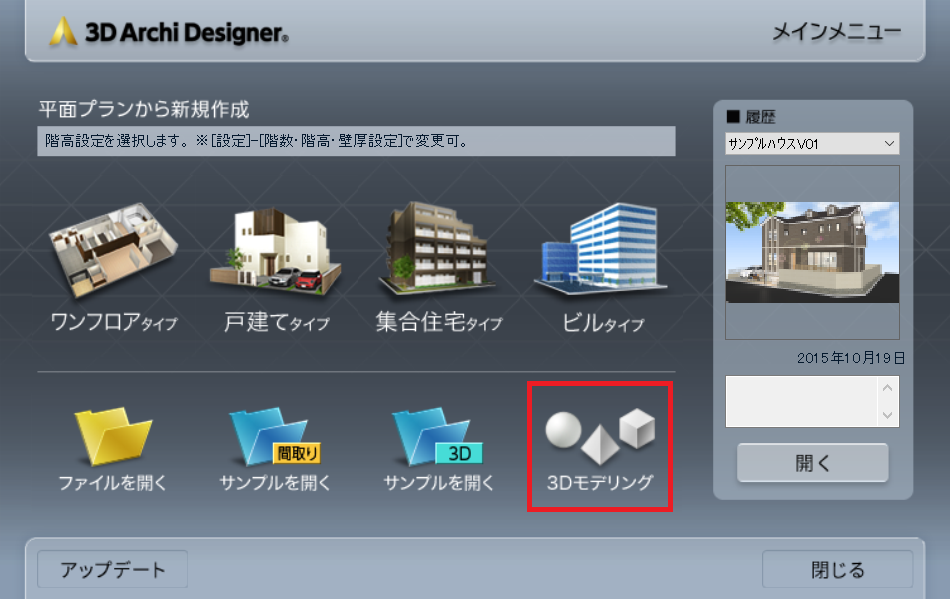

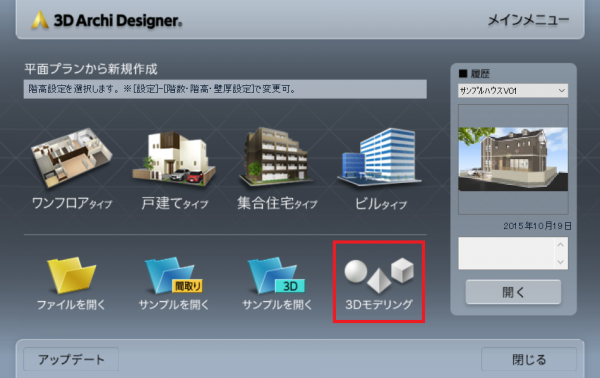

2.メインメニューの[3Dモデリング]をクリックして3D画面を起動します。
02

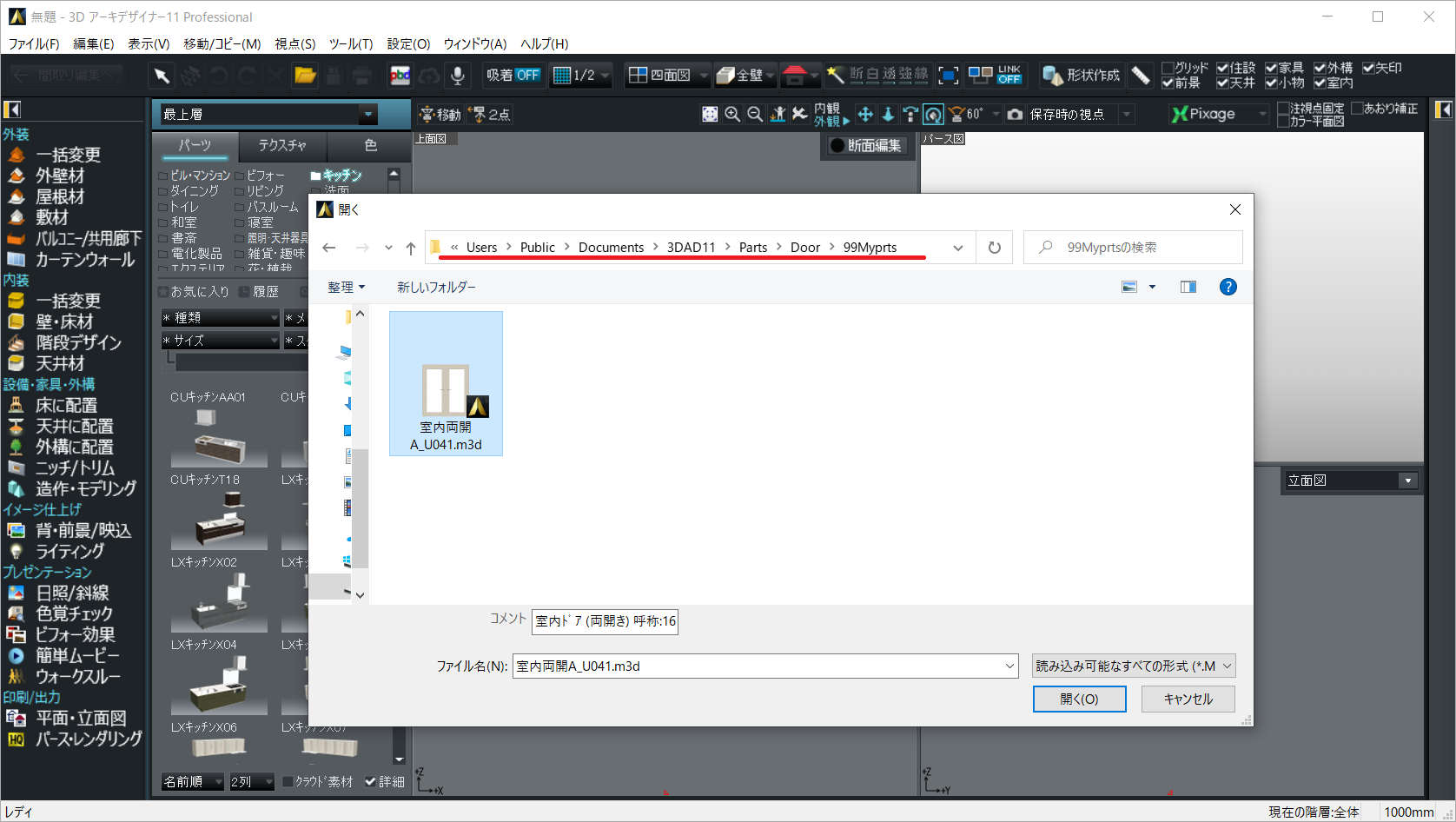

3.[ファイル]メニューの[開く]を選択して、「1.」のパーツ(m3dファイル)を開きます。
0304

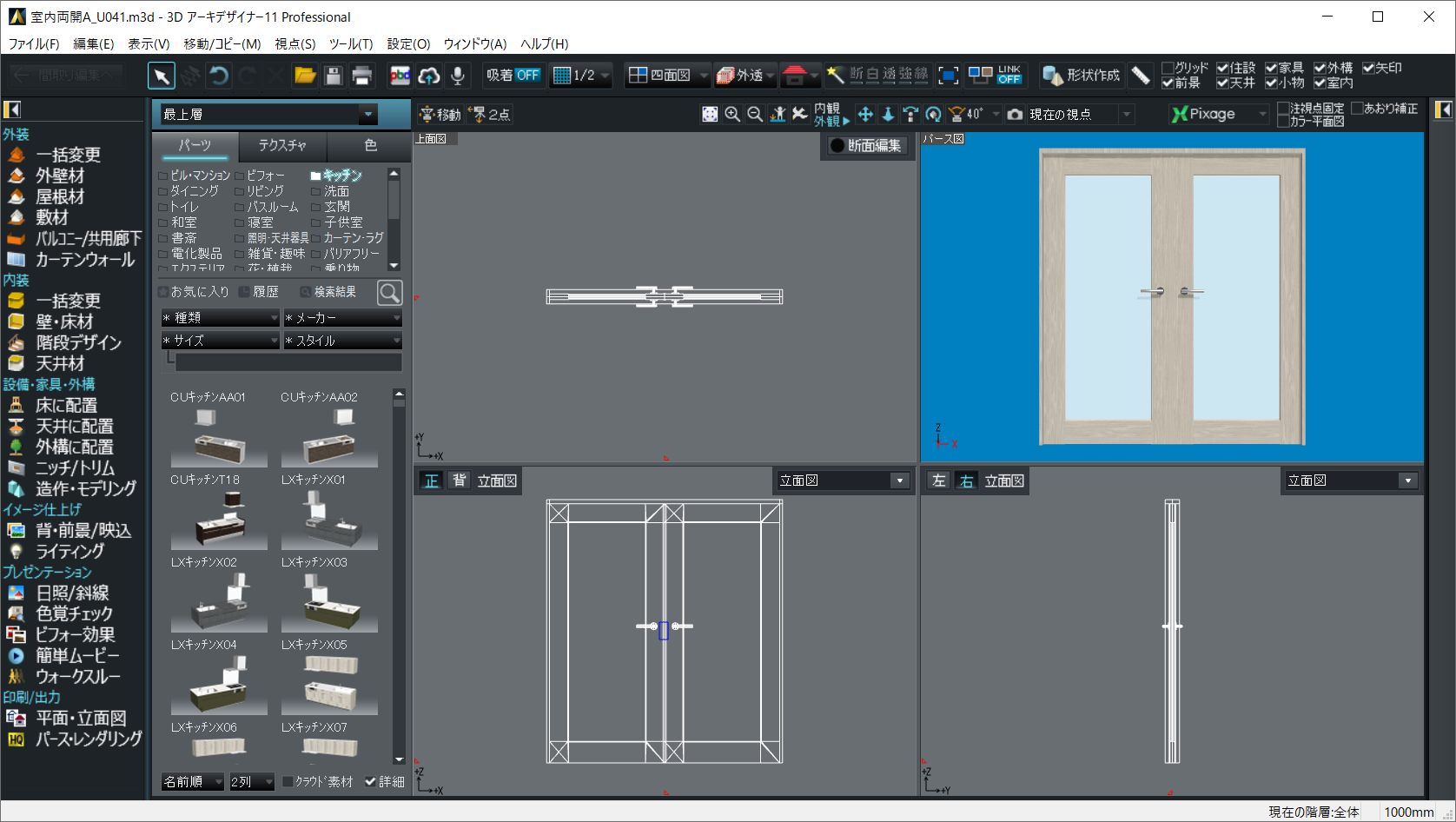

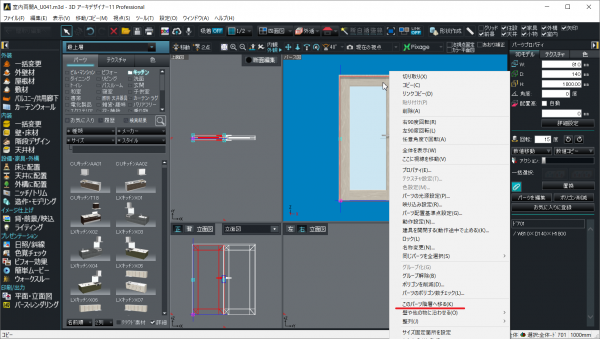

4.扉のパーツ階層へ移ります。一方の扉を選択して右クリックし、[このパーツ階層へ移る]を選択します。
0506

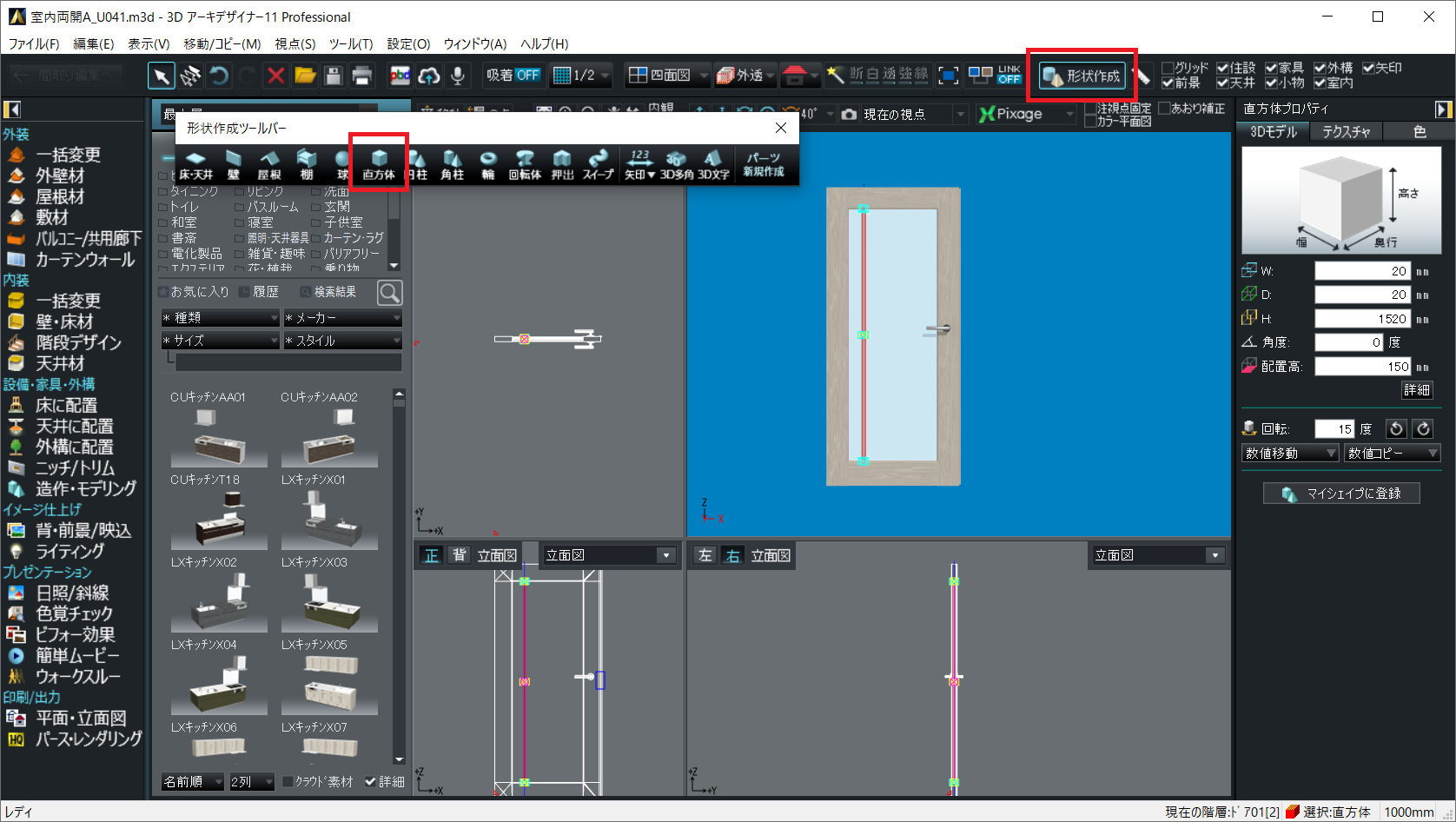

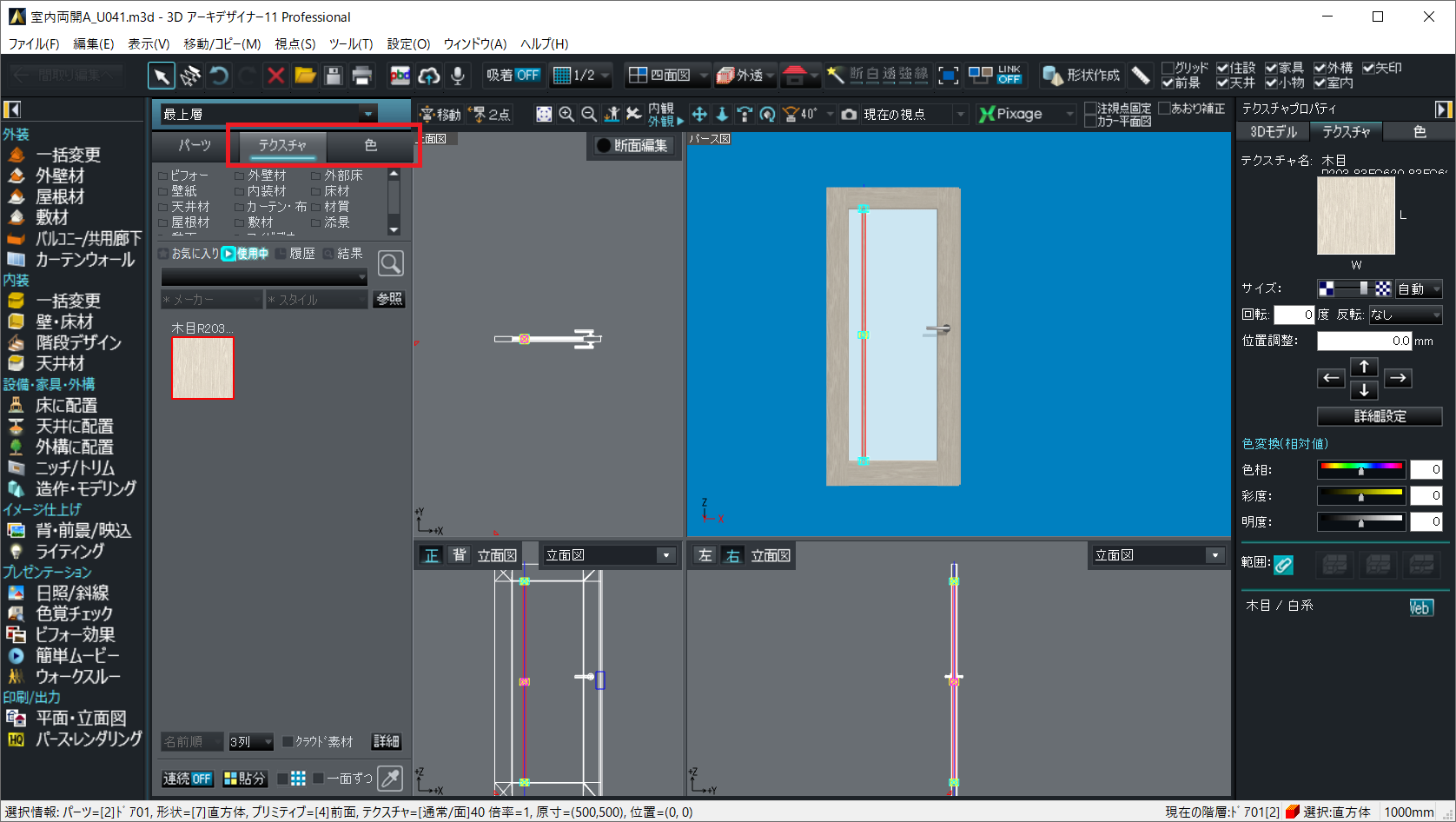

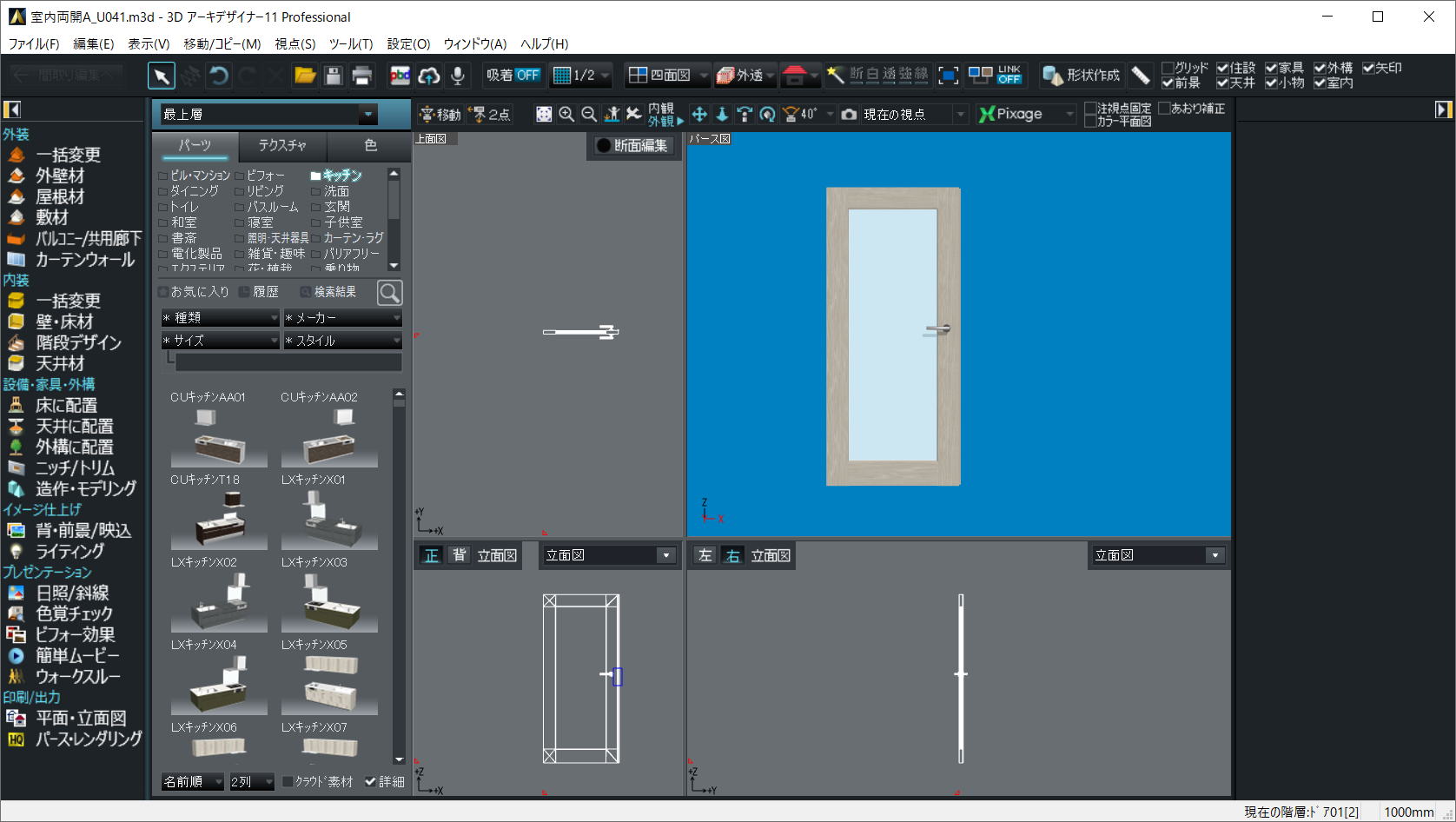

5.部材を編集したり、形状を追加したりして着色します。
0708

5.[ツール]メニューの[上のパーツ階層へ移る]を選択して元の階層にもどります。
09

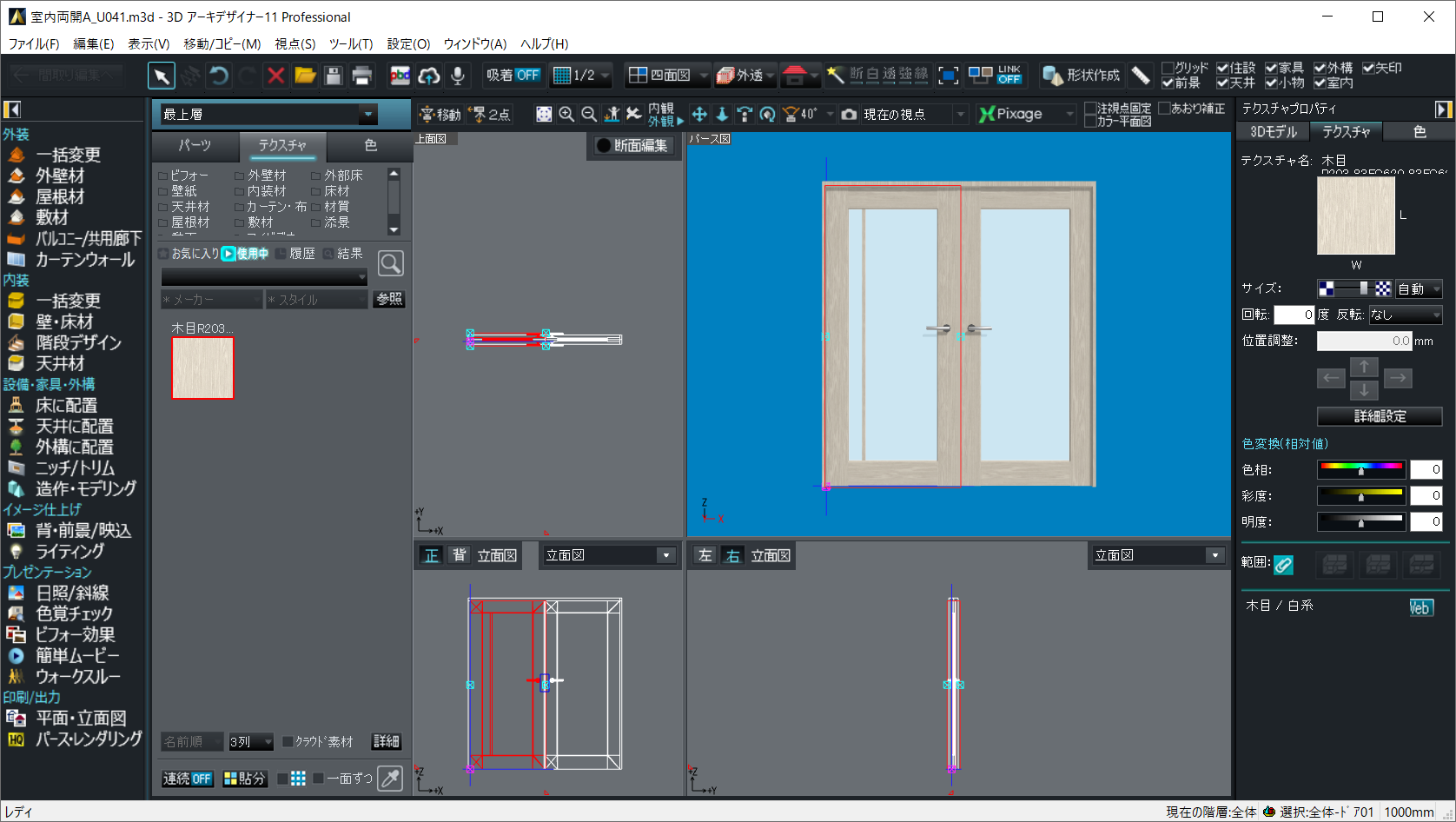

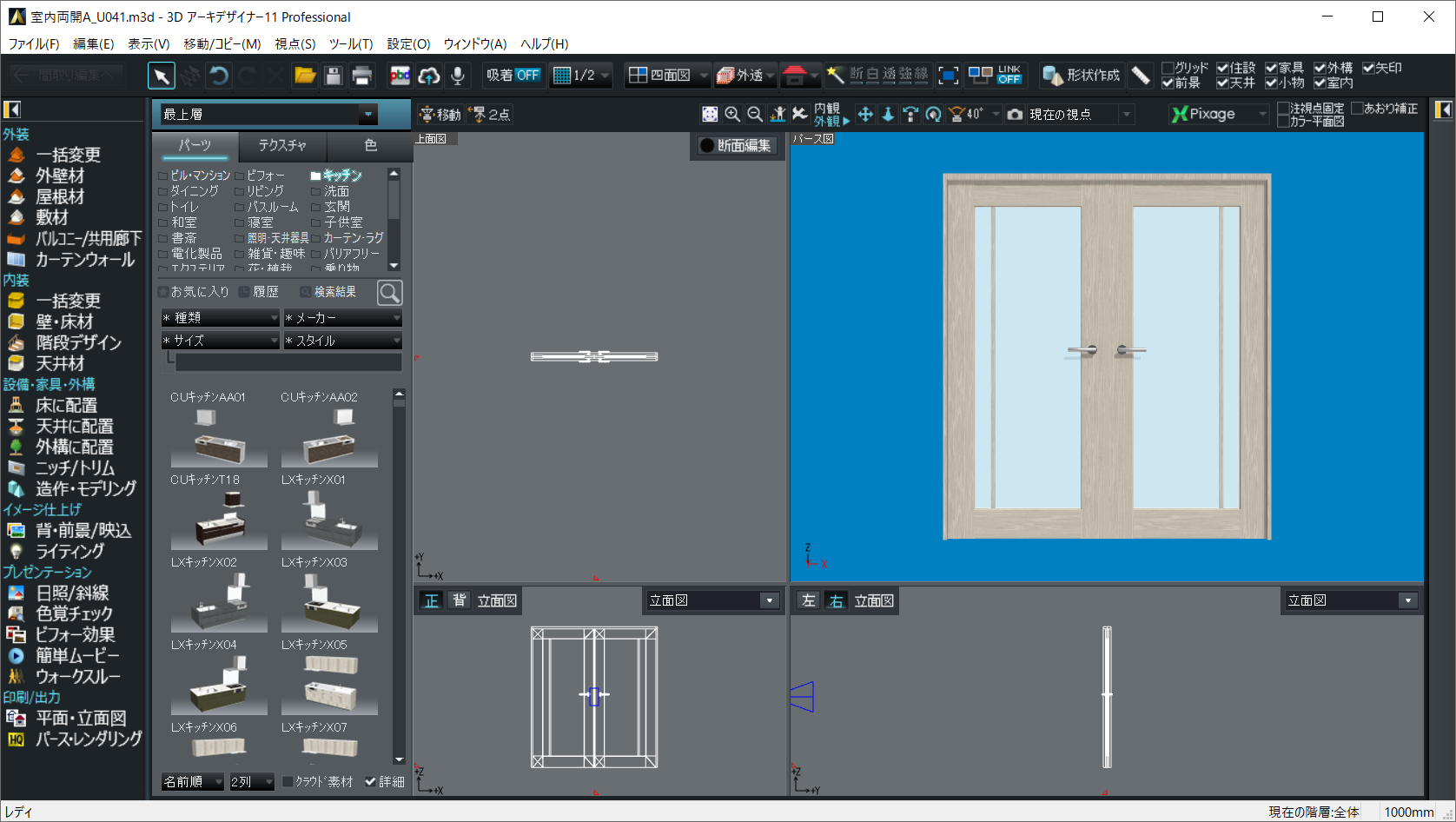

6.同様にもう一方も扉の階層へ移って編集し、元の階層に戻り、上書き保存します。
10

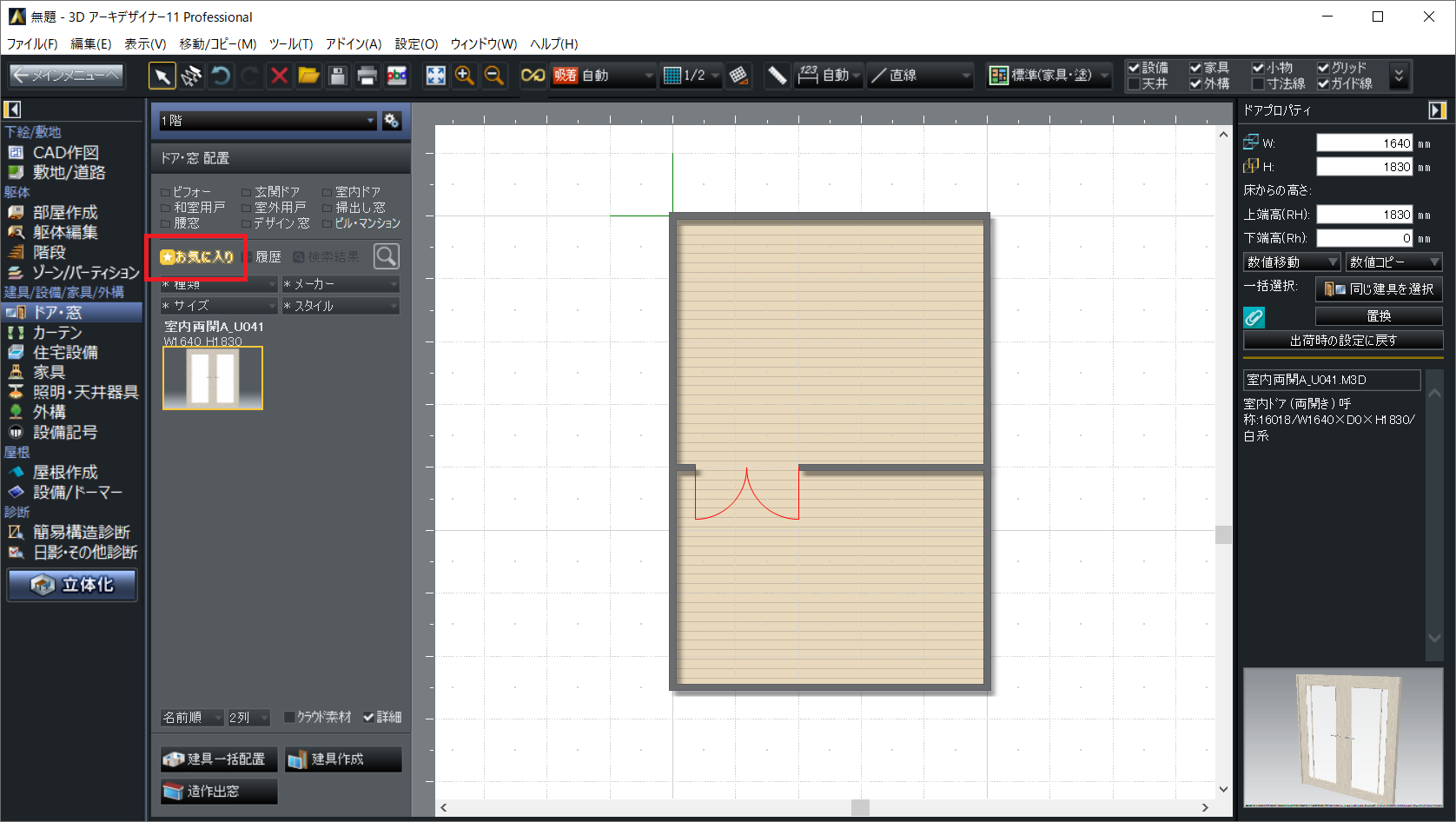

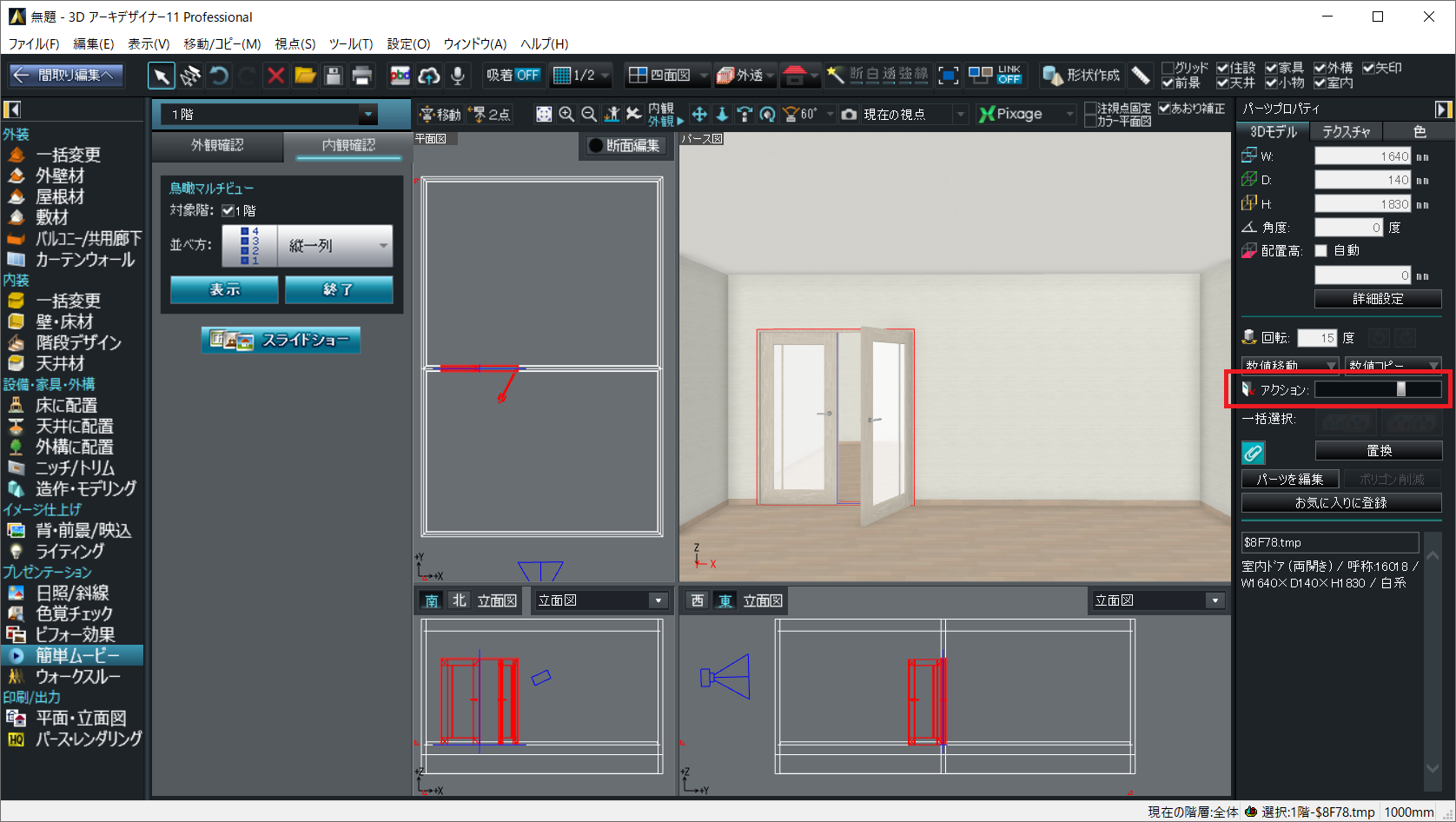

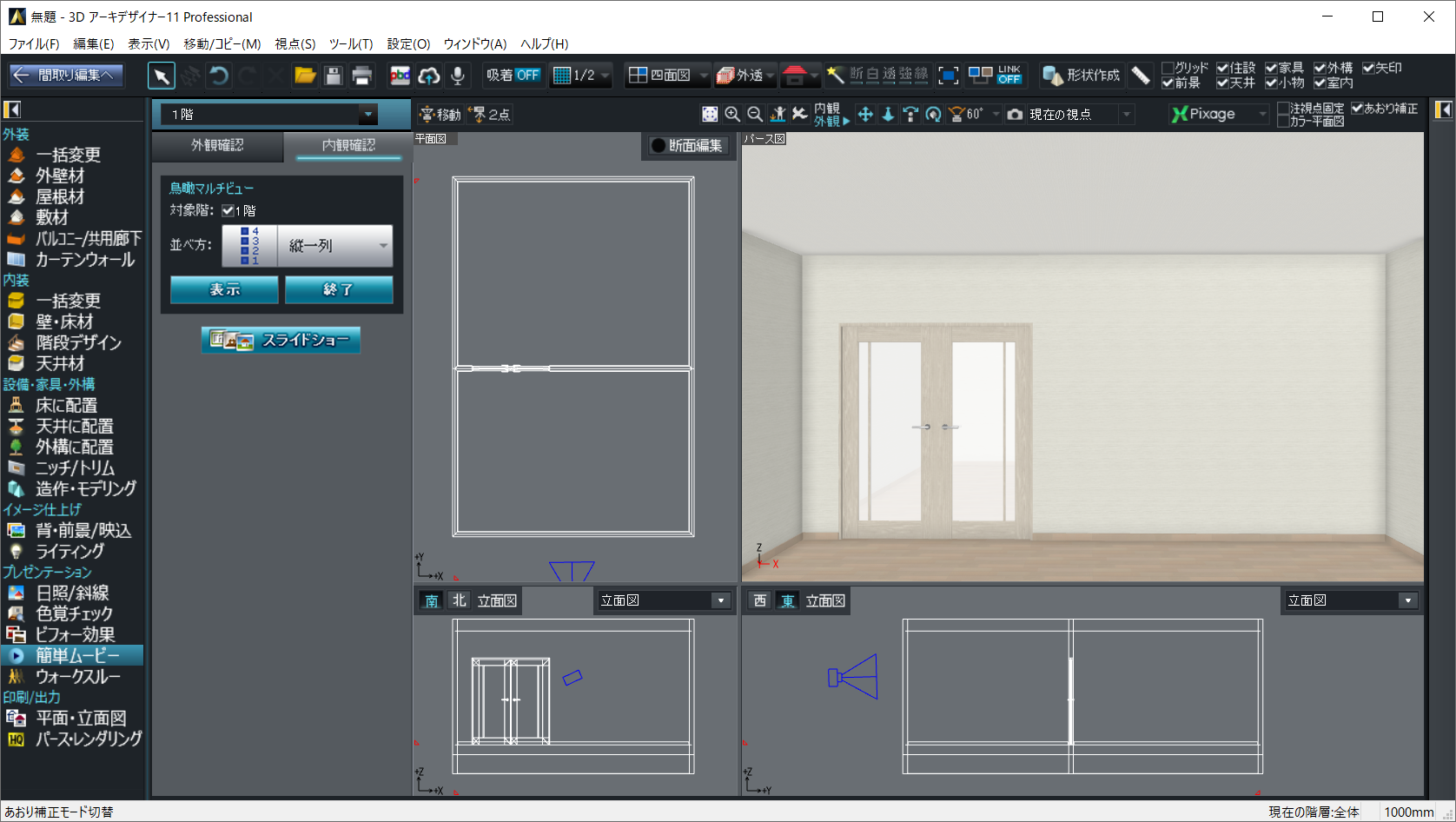

間取り画面の「お気に入り」から配置します。
111213

調査依頼

各QAページをみても解決しない場合は調査依頼ボタンから、ご不明な点をお尋ねください。
※ご依頼いただく前にユーザー登録が必要です。
