詳細

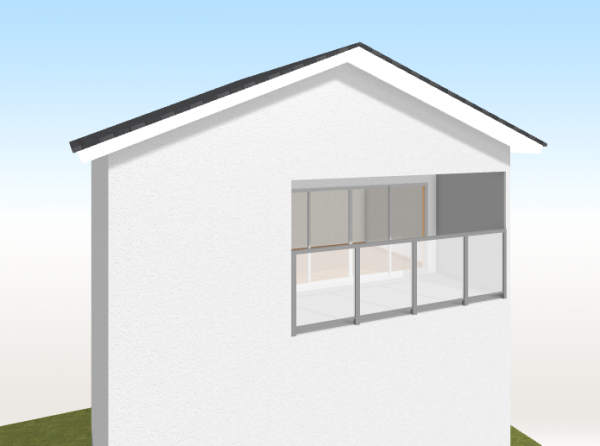

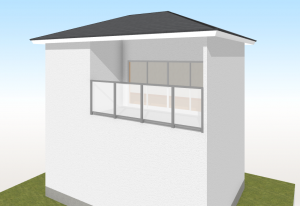

インナーバルコニーを作成します。
袖壁は柱を壁の代用として作成します。

操作方法

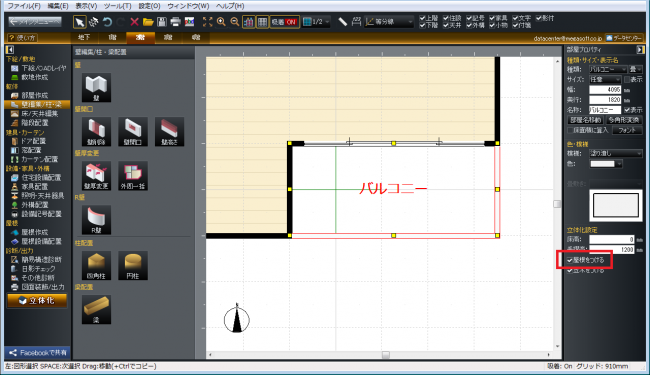

１．間取り画面でバルコニーを選択して、画面右側のプロパティパレットで［屋根をつける］チェックボックスをオンにします。

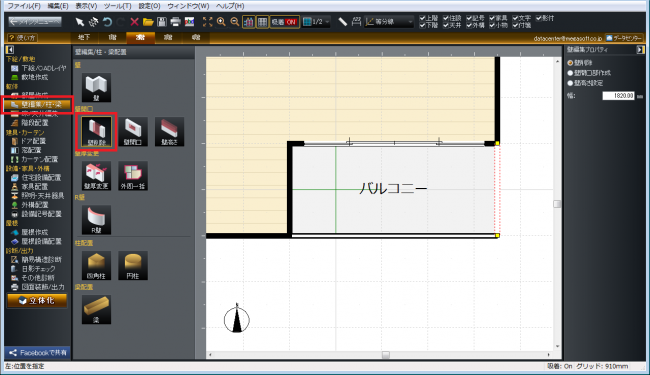

２．ナビ［壁編集／柱・梁］（または［躯体編集］）を選択し、［壁削除］ボタンをクリックしてバルコニーの手すり壁を削除します。

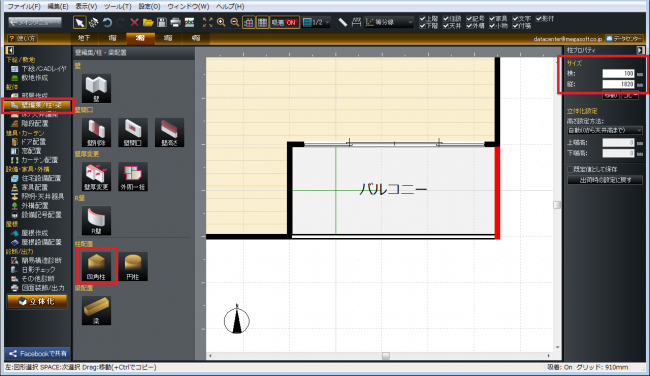

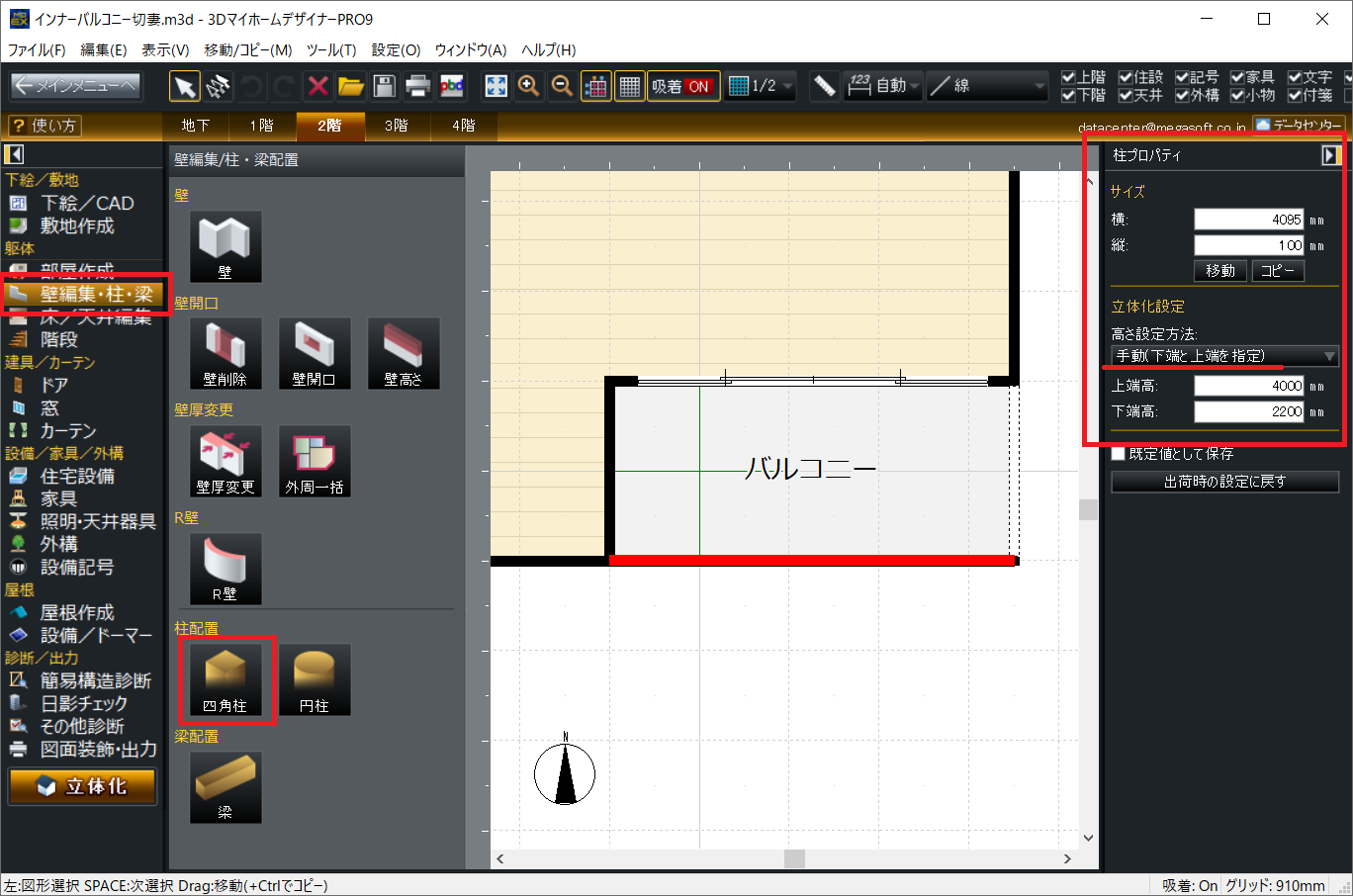

３．柱を袖壁の代用として配置します。
［四角柱］ボタンをクリックして柱を配置し、画面右側のプロパティパレットでサイズを指定して立体化します。

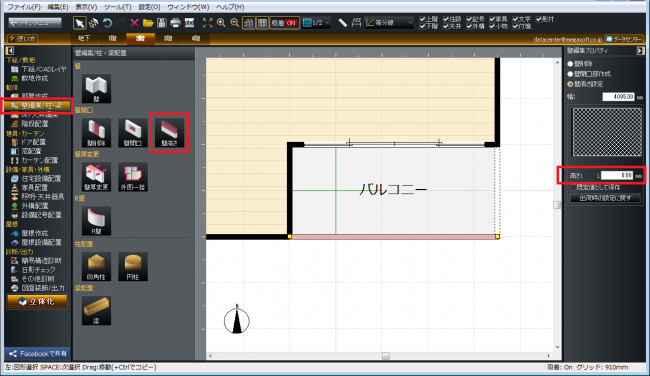

４．手すり壁をフェンスやパネルにするには、手すり壁を［壁高さ］ボタンをクリックして「0」mmに設定します。

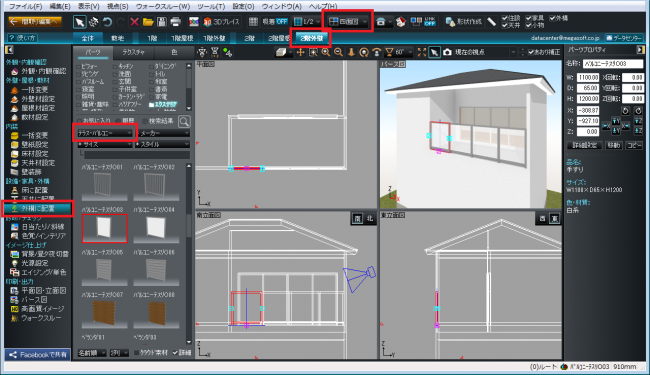

５．３Ｄ画面でナビ[外構に配置]、フロアタブ[２階外壁]を選択し、パーツを配置します。

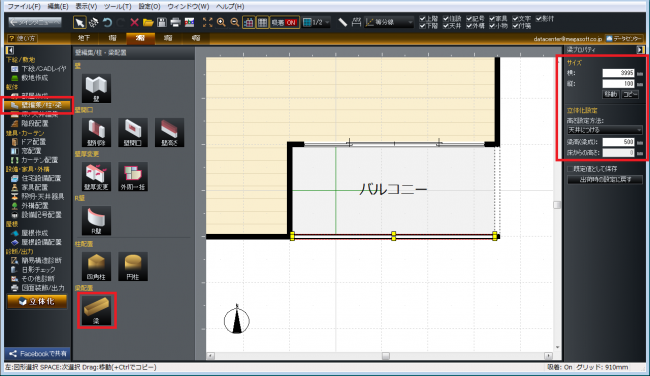

６．垂れ壁を作成するには、間取り画面でナビ［壁編集／柱・梁］（または［躯体編集］）を選択して、「梁」を垂れ壁の代用として配置します。

※ 切妻の場合は「柱」を垂れ壁の代用にしてください。
