屋根の「一面ずつ」作成を利用して、マンサード屋根の作図例をご紹介します。

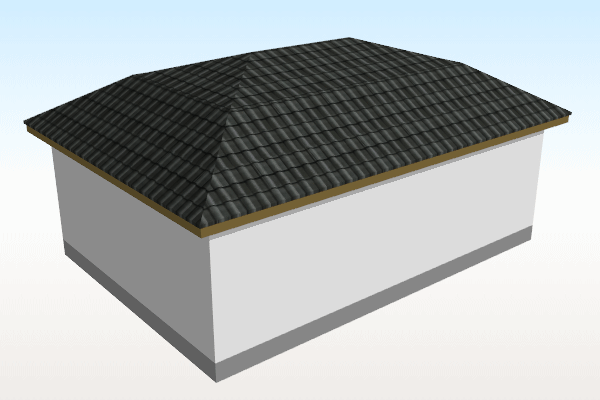

このイメージは上屋根の勾配を3寸、下屋根の勾配を6寸にしております。

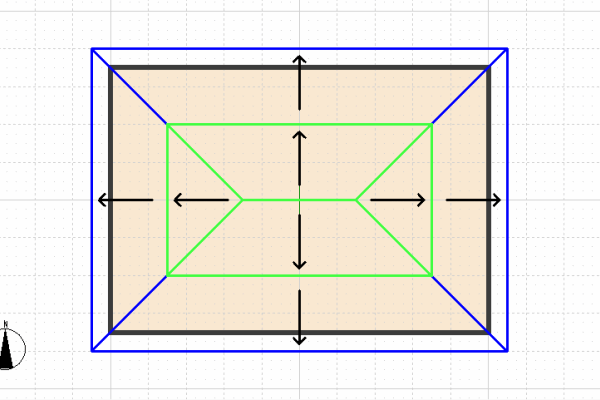

＜作図例＞

対象製品

• 3DマイホームデザイナーPROシリーズ
• 3D住宅リフォームデザイナーシリーズ
• 3DインテリアデザイナーNeoシリーズ
• 3Dアーキデザイナー

操作方法

お使いの製品の間取り画面[屋根作成]パレットにある「屋根作成ガイド」をクリックすると、詳しい操作方法をご覧いただけます。合わせてご利用ください。

お使いの製品によって、操作が異なります。

• A）3DマイホームデザイナーPRO9/3D住宅リフォームデザイナー2/3DインテリアデザイナーNeo3 をお使いの場合
• B）3DマイホームデザイナーPRO8以前/3D住宅リフォームデザイナー/3DインテリアデザイナーNeo2以前 をお使いの場合

A）3DマイホームデザイナーPRO9/3D住宅リフォームデザイナー2/3DインテリアデザイナーNeo3 をお使いの場合

＜作成のポイント＞

• 自動生成の「寄せ棟屋根」から編集する。
• 「腰折れ」機能を使って、各屋根面を分割する。

1. 屋根作成パレットで「寄せ棟」を選択。

   ※腰折れのラインにガイド線を作成しておくと便利です。

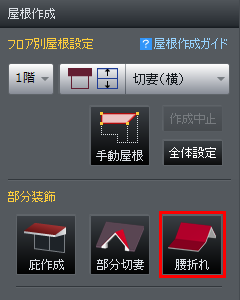

2. 屋根作成パレットの[腰折れ]をクリックし、カーソルの形が変わったら、設定したい屋根面をクリック。
3. 屋根面を分割したいラインをクリック（今回の場合はガイド線）。
   [勾配設定]ダイアログで分割した各屋根面の勾配を指定。

4. 左図のように分割されました。
   ほかの屋根面についても、同様の手順で分割し、勾配を設定。

B）3DマイホームデザイナーPRO8以前/3D住宅リフォームデザイナー/3DインテリアデザイナーNeo2以前 をお使いの場合

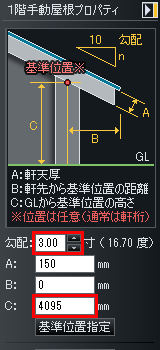

1. 上屋根(作図例の緑色の屋根)から作成します。屋根の勾配と軒桁の高さを設定します。
   勾配、軒桁の高さは作例の数値です。実際にデザインする建物の勾配、軒桁の高さを求めて設定してください。

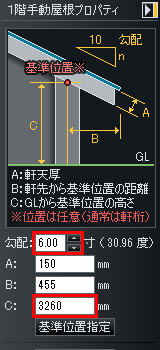

2. 次に下屋根(作図例の青色の屋根)を作成します。屋根の勾配と軒桁の高さを設定します。
   勾配、軒桁の高さは作例の数値です。実際にデザインする建物の勾配、軒桁の高さを求めて設定してください。
