CADデータの読み込み・編集

CADデータの読み込み
CADデータの読み込み
CAD形式データを入出力

AutoCADのDWG形式、JW-CADのJWW、JWC形式、プレカットCAD用のCEDXM形式、および汎用DXF形式への書き出し・読み込みも可能。読み込み後は編集できます。

またCADソフトがなくても、3Dアーキデザイナー11 Professional OfficePackで図面を作成可能です。

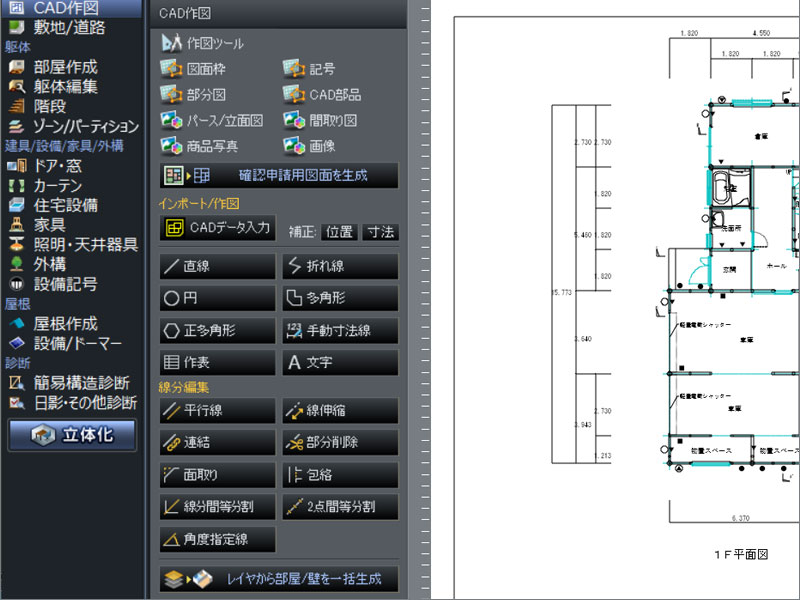

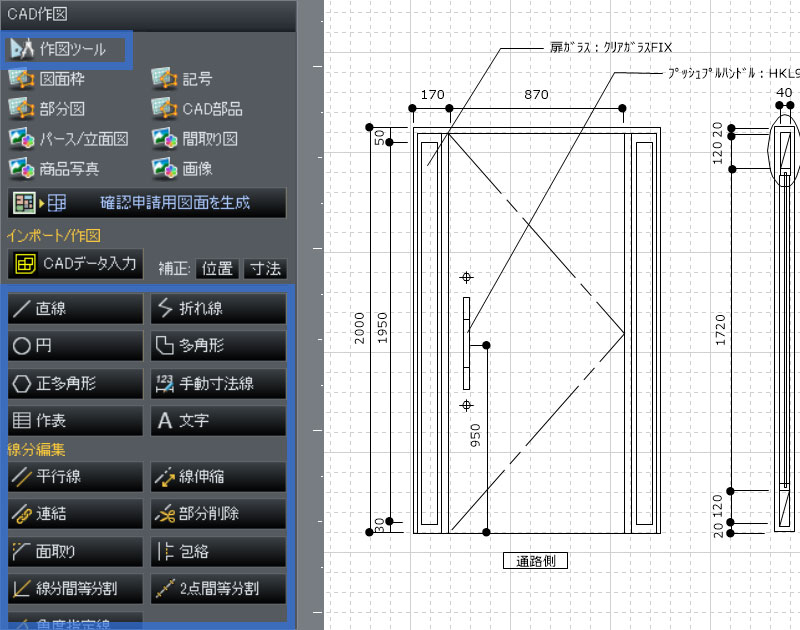

「直線」「折れ線」「平行線」「包括」などのCAD専用のツールが多数用意されているので、自由に作成できます。

※入出力形式はこちらのページをご確認ください。

作図に便利なCADツールを搭載

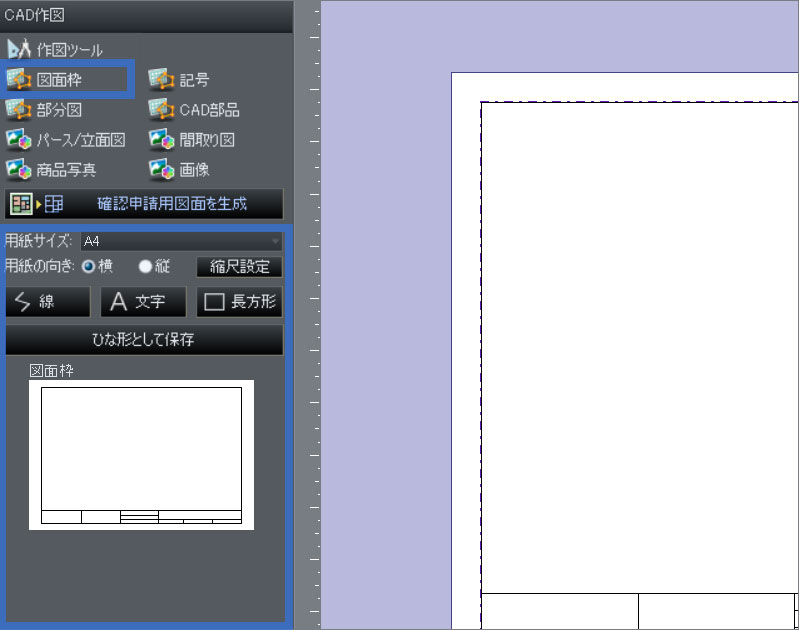

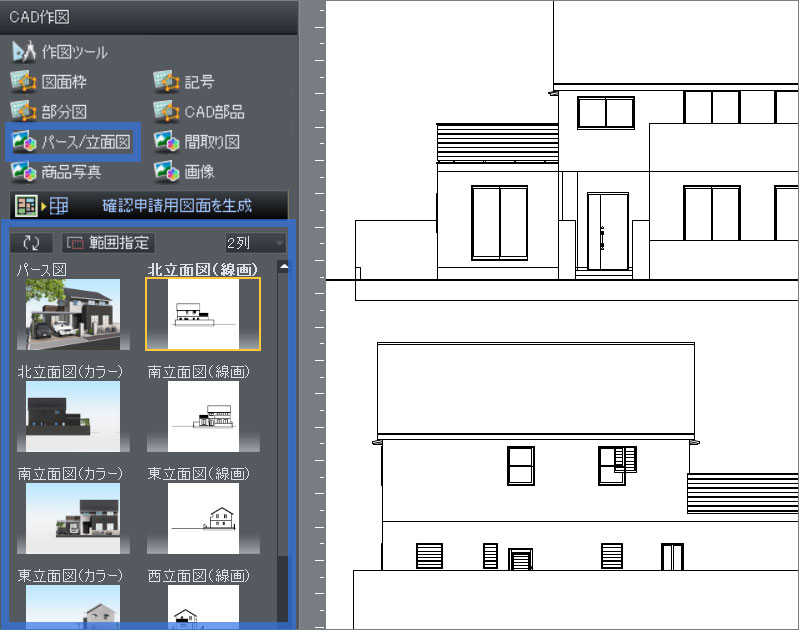

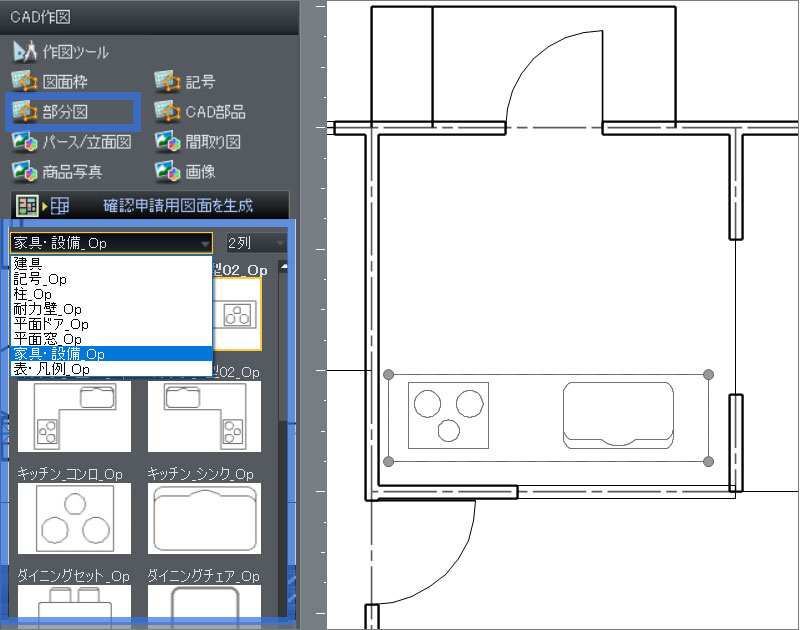

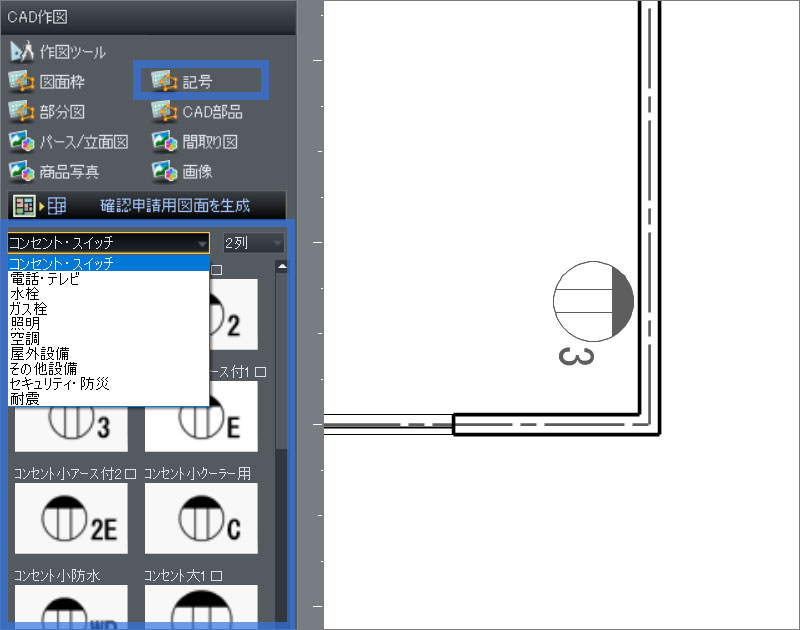

図面作成に必要な機能を一通り搭載。作図ツール以外にも、図面記号やJW_CADの部品を読み込んだり、自動作成された立面図などを配置したりとCADソフトがなくても図面を作成できます。

JW_CADの部品ファイルを読込
JW_CADの部品ファイルを読込

JW_CADの部品ファイルを読込

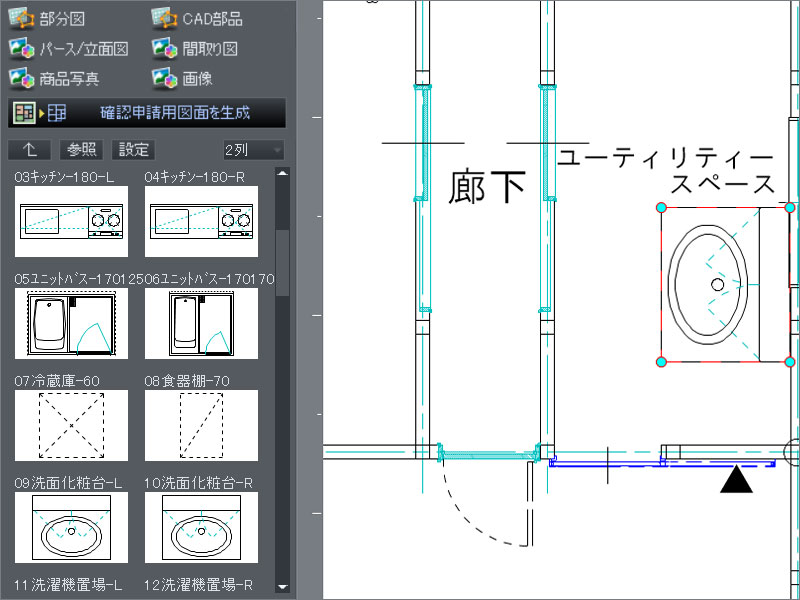

JW_CADに収録されている図形やJW_CADに登録している図形（jws,jwkファイル）を読み込んで3Dアーキデザイナー11 Professional OfficePackで利用できます。
また、読み込んだ後は図面を編集できるので、JW_CADを起動して修正し直す手間がありません。

※お使いのパソコンにJW_CADがインストールされている必要があります。

作図線を部屋に変換(JW-CADのサンプルファイルを使用)

CADレイヤ内の線から一括で部屋/壁を生成

他のCADソフトで作図されたデータから、部屋/壁を一括生成。壁芯などの基準となる線を選択することで、壁や床を生成することができます。


機能一覧
