CADで使える図面記号一覧


非常灯 誘導灯

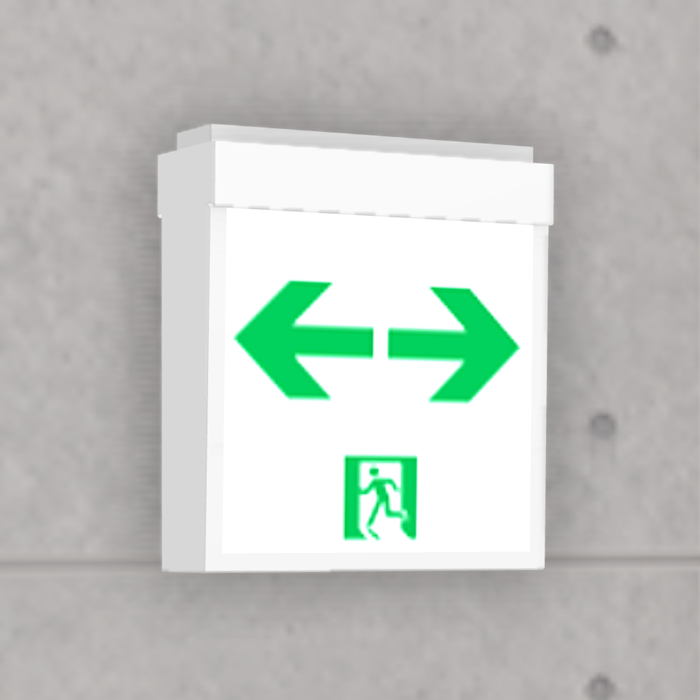

通路誘導灯

別名:誘導灯

通路誘導灯とは、避難出口のある方向を白色ベースに緑色の矢印で表現した標識を内蔵した照明器具。廊下や階段に設置する。また、避難口誘導灯が視認できない曲がり角にも設置する。普段は常用電源により点灯し、非常時には内蔵電池(バッテリー)で自動的に20分間以上点灯し、スムーズに避難ができます。誘導灯の図面記号に矢印で指し示すと通路誘導灯として区別しやすい。


誘導灯は、人々が速やかに安全に避難をおこなうために、消防法によって劇場や旅館、病院、百貨店などの人の多く集まる場所に設置が義務づけられています。さらに設置場所やサイズ、表面輝度など詳しく規定されています。照明以外にも音声誘導装置や点滅装置を付加したものもある。旧式誘導灯は蛍光灯内蔵のため、大きな横長サイズで空間の意匠性に合わない事例や、長期間の使用でピクトグラムが変色することがあった。コンパクトタイプとしては冷陰極管ランプも使用されていたが、現行ではより消費電力が小さく、高輝度、長寿命、コンパクトのLEDが基本となっています。

図面記号
通路誘導灯
図面記号
通路誘導灯
非常灯 誘導灯記号の素材
  • 非常灯(蛍光灯形)
  • 壁付け非常灯(蛍光灯形)
  • 非常灯(白熱灯組み込み形)
  • 非常灯(一般照明)(天井付け)
  • 非常灯(一般照明)(壁付け)
  • 避難口誘導灯
  • 通路誘導灯
  • 階段通路誘導灯
