床材を任意の角度に貼り付ける

公開日:2011年12月19日

■詳細

テクスチャを貼り付ける際、基本設定として「0度」「90度」「180度」「270度」の角度でしか貼ることができません。
ここでは形状作成ツールを利用して、任意の角度で床材を貼り付ける方法をご紹介します。


■操作方法

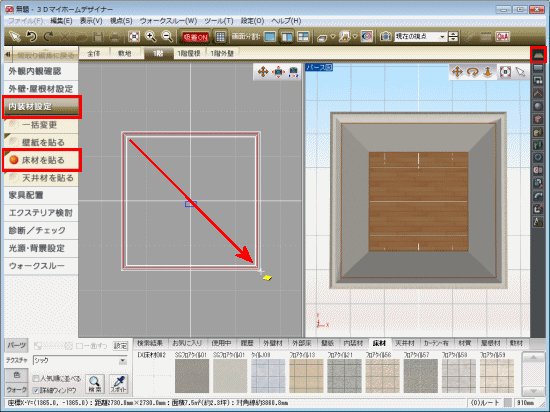

  1. 3D画面でナビの[内装材設定]―[床材を貼る]を選択し、ツールバーの[二面図表示]をクリックして作業画面を切り替えます。
  2. 形状作成パレットの[床・天井]ツールをクリックし、平面図上をドラッグして部屋と同じ大きさの床を作成します。

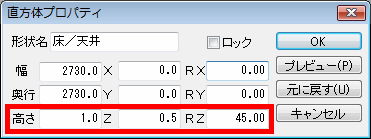

  3. 作成した床をダブルクリックし、[直方体プロパティ]で次のように数値を入力します。
    「高さ」・・・「1」、「Z」・・・「0.5」、「RZ」・・・「45」
    ※「RZ」に任意の角度を入力します。ここでは45度にしています。

  4. テクスチャパレットから床材を貼り付けます。

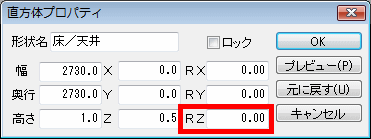

  5. 床材を貼り付けた床をもう一度ダブルクリックし、[直方体プロパティ]で「RZ」を元の「0」に戻します。

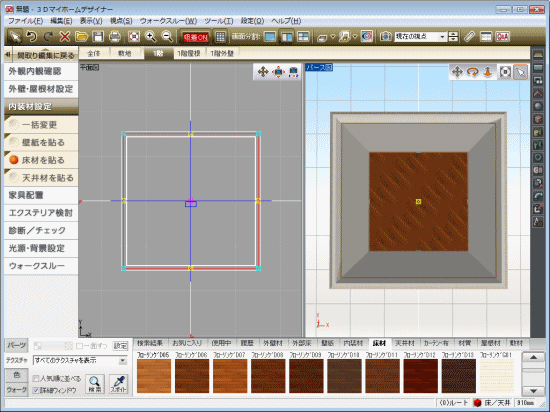

    床材が任意の角度に貼り付けられます。



上記操作でも問題が解決しない場合には、サポートセンターまでご連絡ください。 なお、その際にはご使用の環境や具体的な現象をご一緒にお知らせください。
