パース図を綺麗に表示・印刷するには

■詳細

• パース図が思いどおりの色で表示されない。
• パース図を印刷しても鮮明に印刷されない。
• パース図で白色がグレーになってしまう。

などの現象についての解説です。

■原因

パース図に表示される色や模様は、簡易表示を行っており正確には表示していません。

３Ｄ空間での色は、光の当たり具合によって変わります。
壁に光が当たっている状態を想像してみてください。色としてはまったく同じ白い壁でも、強く光が当たる部分は白く、影の部分は少し黒っぽく見えるはずです。
３Ｄ空間で立体感を表現するには「光」の要素が不可欠なのです。

しかし正確な光と色の表現には膨大な計算が必要となり動作が遅くなるので、操作画面である３Ｄ画面では、操作速度を優先させています。

３Ｄマイホームデザイナー2006には「光」を表現するための機能として、「光源設定機能」と「高画質出力」をご用意しています。
適切に光源を設定して高画質出力をおこなうことで、より現実に近いリアルな画像を生成できます。

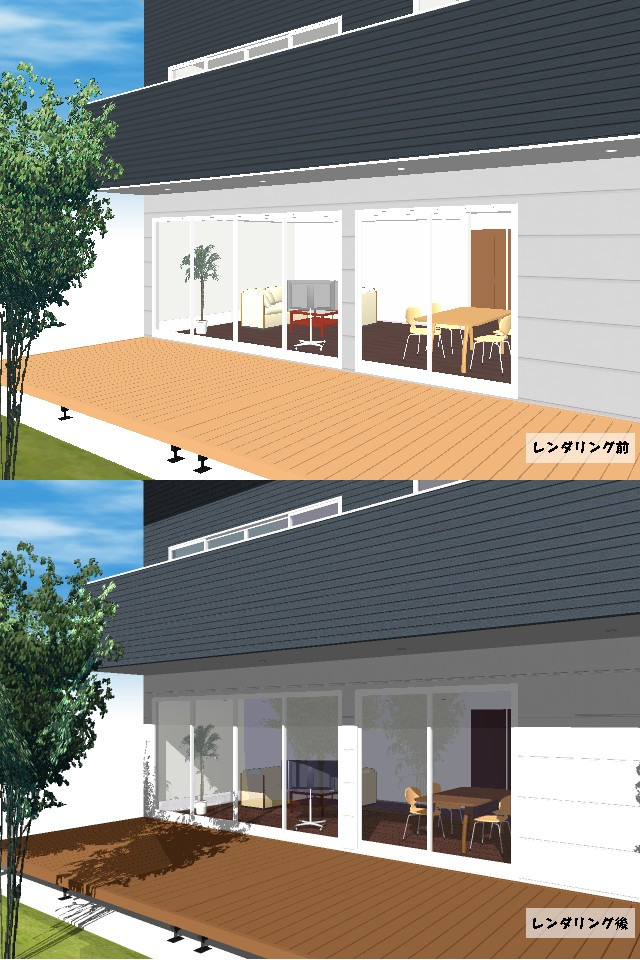

レンダリング前	レンダリング後
＜絵をクリックすると拡大画像がご覧になれます＞
