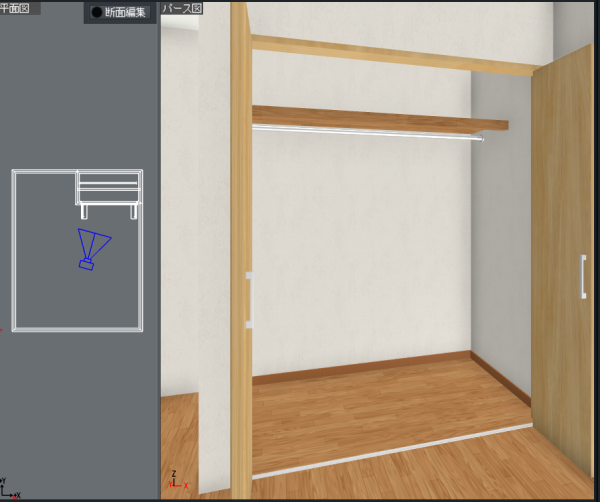

枕棚とハンガーパイプを作成する方法です

１．枕棚を3Dシェイプで作成します

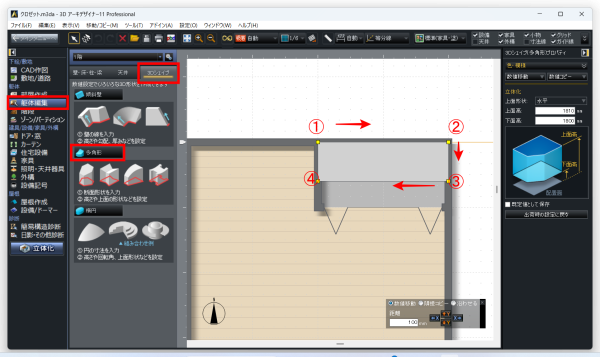

間取り画面のナビ［躯体編集］で［3Dシェイプ］の［多角形］を選択し、始点から頂点をクリックしていく形で多角形を作成します。

最後は右クリックすると始点とつながります。

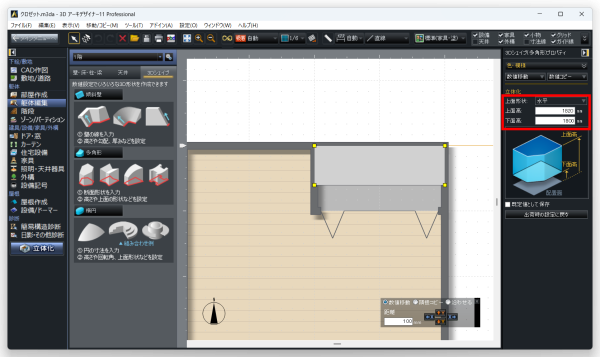

下面高と上面高を設定します。

下面高は配置高となりますので、図の例は配置したFLから1800㎜の高さに20㎜厚の棚ができました。

２．ハンガーパイプを配置します

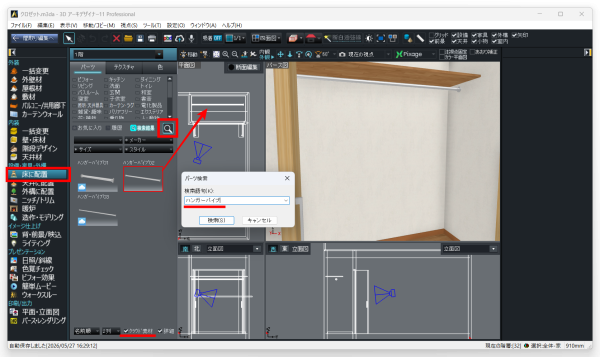

3D画面のナビ［床に配置］で「ハンガーパイプ」とキーワード検索して、配置してください。

※クラウド素材となります。　　　　　　　　　　　　　　　クラウドライセンス以外やデータセンターご契約がない場合は、形状作成ツールなどで作成してください。　　　　　　　【参照】形状作成ツールでパーツを作成するには

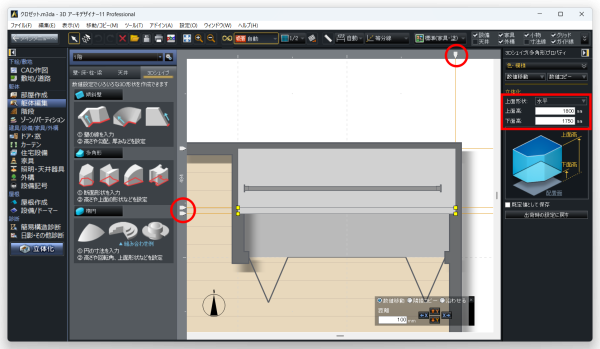

３．前框がある場合

同様に3Dシェイプで作成できます。　　　　　　　　　　　　幅が細いので、ガイド線をご活用ください。

【参照】ガイド線を利用する
