水道メーター

別名:量水器

水道メーター(量水器)とは、住宅などへ供給されている水の使用量を測る器具。一般住宅の場合、道路境界線から1m前後の敷地内に水道メーターボックスが埋設されていて、ボックス内に、水道メーターと止水栓が納められている。このボックスを図面記号では「WM」(=Water Meter)と表す場合もある。

ポイント

水道メーター(量水器)は、水道の取引に使われるので,構造や検定など、計量法の適用を受けます。水道メーター(量水器)につながっている水栓、全てを閉じているにもかかわらず、メーターが回っている場合は、水道管から漏水していることが考えられます。マンションの場合、水道メーター(量水器)はパイプシャフト内に設置されています。新築一戸建ての場合、水道メーターの設置場所は、検針されやすい場所の工夫や、周囲の床面の仕上げ材の工夫が必要です。

図面記号

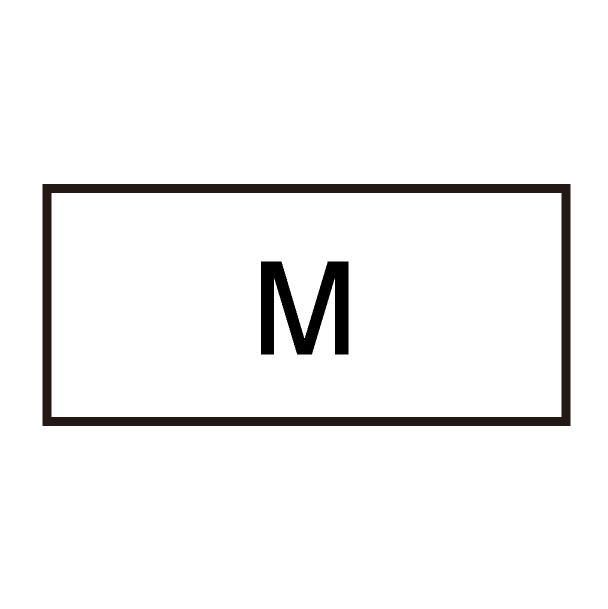

水道メーター
立面図記号
水道メーター
屋外設備記号の素材
