間取り作成で自動的に作成された屋根を編集する方法

計5ページあります->| 4 |

10. このようにします
  壁に色を塗る

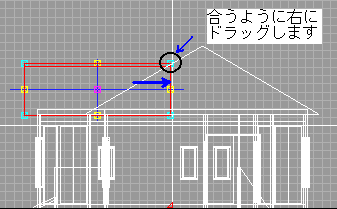

11. 切り妻屋根を選択し、「側面図」右側の黄色いハンドルを右側にドラッグし、寄せ棟屋根と完全に重なるように大きさを変更します。
  屋根と妻壁完成

12.



屋根はできましたが、2階右下の部屋の妻壁がないので、作成します。

「2階外壁」タブをクリック階層を移動します。

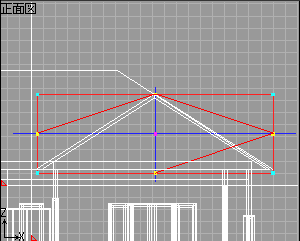

前から見た図 1) 形状作成ツールバーの押し出し(押し出し)をクリックします。カーソルの表示が押し出し選択になります。
2) 「正面図」で切り妻屋根の大きさに合わせて左上から右下にドラッグします。ひし形の図形ができます。

押し出しパラメータ設定 3)

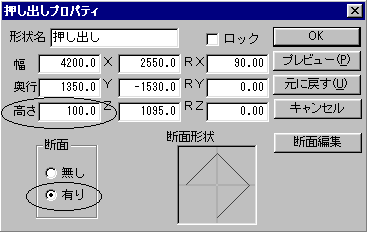

作った図形を選択状態にしたまま、右クリックし、「プロパティ」をクリックします。「押し出しプロパティ」が表示されますので、「高さ」に他の壁の厚さと同じ「100」と入力します。

4) 「断面」の「有り」にチェックを入れます。

ページ5へ進む-->| 4 |
