間取り作成で自動的に作成された屋根を編集する方法

計5ページあります->|
  屋根パラメータ設定

6)

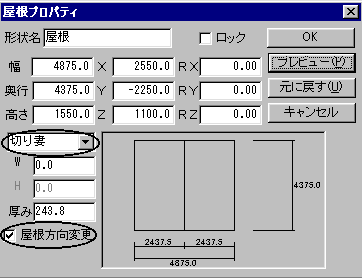

2)で作った屋根を選択状態にしたまま、右クリック「プロパティ」をクリックします。「屋根パラメータ設定」ダイアログが表示されますので、「寄せ棟」と表示されている横の「▼」をクリックして「切り妻」に変更します。 「屋根方向変更」にチェックを入れて「OK」ボタンをクリックします。
4)の高さの変更・調節は、この画面で「高さ」に直接数値を入力することでも変更可能です。
9. 次に横方向の寄せ棟屋根を作ります。

1)

パース図にあるツールバーのボタンをクリックして、屋根の選択を解除します。 ツールバーの(縮小)を選択して上面図でクリックし、家全体が表示されるようにします。表示される位置がずれた場合は(スクロール)を選択して、画面上でドラッグして家全体が表示されるようにします。
2)
形状作成ツールバーの(屋根)をクリックします。
上から見た図
3)
「上面図」で家の左上あたりでクリックし、そのままでカーソルを家の右下までドラッグします。
2階を囲って、左下角にある部屋のベランダに桟が付くぐらいを目安に作成してください。
4)
作成された屋根を選択状態にしたまま、ツールバーの(全体表示)をクリックします。
5) ツールバーのをクリックして選択モードにします。「正面図」もしくは「側面図」で、作成した屋根の頂点(黄色のポイント)をクリックし、下にドラッグして、屋根を適当な高さにします。

※このとき、先に作った切り妻屋根より若干高く設定します。

左図の〇印部分(壁の上端の部分が屋根から突き出さないように位置を調整します。真中のピンクをドラッグして移動します。

また下の線を左図のように合わせます





6)
作った屋根を選択状態にしたまま、右クリックで「プロパティ」をクリックすると「屋根プロパティ」ダイアログが表示されます。

7)

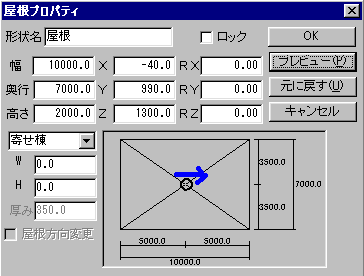

寄せ棟屋根の図の中心を横にドラッグすると、中心線が伸びますので、最初は適当なところまで伸ばしてみます

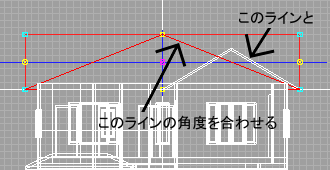

前から見た図

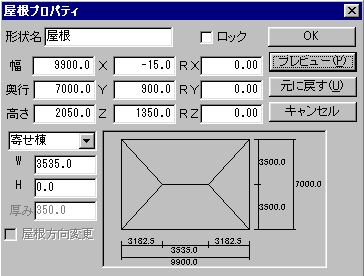

「プレビュー」ボタンを押して、「正面図」で確認してみます。先に作った切り妻屋根の右側の斜面と同じ角度になるように調整します。 微妙な値は「W」に数値を直接入力し調整します。 このとき、「H」の値が0のままにしておきます。角度が同じになったら「OK」ボタンを押します。

ページ4へ進む-->|
