3Dオフィスデザイナーシリーズ機能比較

「3DオフィスデザイナーPRO4」「3DオフィスデザイナーLM」はどちらもオフィスレイアウトと室内3Dパースが作れます。

「3DオフィスデザイナーPRO4」は、以下にあげたような、オフィス空間のプレゼンテーションに特化した機能を備えており、オフィス家具メーカーやオフィス設計事務所など、オフィス空間提案に携わる方におすすめです。

■PRO4のみに搭載されている主な機能

高画質な3Dパース(Optimage連係)

3Dウィンドウ表示とレンダリング結果の比較レンダリングオプション「Optimage」との連係により、短時間で高画質なレンダリング画像に加工できます。


立面図作成

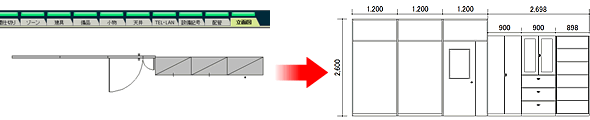

選択したパーツの立面図が作成できます。立面図を使って、パーティションやキャビネットなどの高さを表現することで、よりわかりやすい提案書が作成できます。
立面図作成


パーティションを作るオリジナルパーツを作成

オリジナルのパーティションを手軽に作れます。パーティション各部のサイズや部材を指定でき、パネルなど部材の色も自由に選択できます。

また、「パーツ作成ツール」を使って、オリジナルのオフィス家具パーツを作成したり、オフィスデザイナーに収録されているパーツの色・サイズ、組み合わせを変更できます。


天井伏図

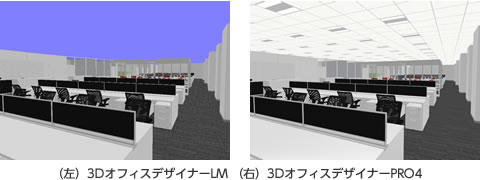

左)3DオフィスデザイナーLM 右)3DオフィスデザイナーPRO4照明器具や空調設備などの天井伏図を作成できます。(3DオフィスデザイナーLMに、天井入力機能はございません。)


CADとの互換

2次元DXFファイルの入出力に対応。下絵にして躯体を描いたり、CADソフト使用者とやりとりする際に便利です。

配管作図機能

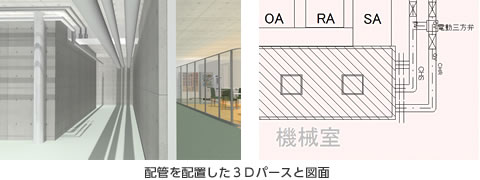

配管を配置した3Dパースと図面配管の管理が必要なシーンや、オフィスのイメージをリアルに再現する場合に利用できる、配管作成機能を搭載しました。配管図面用シンボルも配置できます。
工場レイアウト、ビル設備管理といった目的にもお使いいただけます。


図面枠付き平面図図面枠

図面枠の作成・登録が可能。
会社名のロゴ入りなどオリジナルの図面枠を作って利用できます。

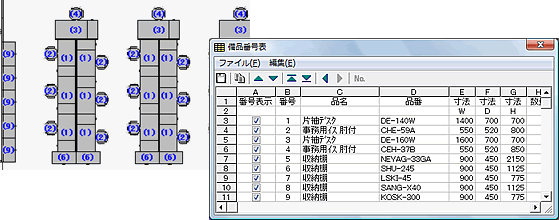

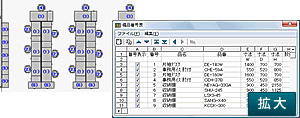

備品パーツへの自動付番

レイアウトした机やイスなどの備品に対して、自動で付番。
図面上だけでなく、備品一覧表にも反映されます。


3Dプレイスビューアスマートフォン/タブレット・WindowsノートPCや3Dテレビで閲覧

アップロードした3Dデータを、専用アプリ「3Dプレイスビューア」を通じて

スマートフォン/タブレットやWindowsノートPCで閲覧できます。

また、HDMIケーブルで接続した3D対応テレビへ立体データを出力して、大画面で立体的にプレゼンできます。


■機能比較表

機能/製品名 3DオフィスデザイナーPRO4 3DオフィスデザイナーLM
パッケージ標準価格 標準価格64,800円
(本体価格60,000円)
標準価格15,120円
(本体価格14,000円)
対応OS Windows 8.1/8/7/Vista/XP Windows 8.1/8/7/Vista/XP/2000
レイアウト
2次元DXFの読込
2次元DXFファイルを読み込んで下絵として利用できます。
2次元DXFの表示レイヤ切替
下絵として読込んだ2次元DXFファイルの表示レイヤを切り替えられます。
2次元DXFの出力
図面を2次元DXFファイルとして保存できます。
画像ファイルの読込
画像ファイルを読み込んで下絵として利用できます。
壁・床の相対座標入力
頂点から頂点の距離を指定して壁・床を入力できます。
幅木・腰壁・廻り縁の設定
寸法・仕上げ材を指定して幅木・腰壁・廻り縁を設定できます。
スロープの作成
OAフロアの段差のある床面などにスロープを作れます。
天井の入力
照明器具や空調設備などの天井伏図を作れます。
梁の入力
寸法・仕上げ材を指定して梁を入力できます。
部屋高の設定
部屋高を任意の数値に設定できます。
辺の円弧化
床・壁や線分などを円弧状に編集できます。
寸法線の入力
始点と終点を指定すると自動計測して寸法線を入力できます。

(連続入力機能なし)
画像ファイルの読込
平面図に社名ロゴなど画像ファイルを読み込めます。
図面枠の作成・登録
図面枠専用のレイヤを使って図面枠の作成・登録ができます。
立面図の作成
選択したパーツの立面図が作成できます。
イメージ保存
平面図を画像ファイル(jpg、bmp、dib、emf)として保存できます。
平面図の印刷
縮尺を指定して印刷したり、平面図面上で範囲指定して印刷したりできます。
備品番号の表示
レイアウトした備品にワンタッチで付番できます。
オフィスセキュリティマーク認証制度対応
セキュリティ記号、申請図面・現状図面枠を収録しています。(社団法人ニューオフィス推進協議会オフィスセキュリティコーディネータ資格推進委員会監修)
距離/面積/角度測定
距離、面積、角度を測定して結果を図面上に表記することができます。
パーツのロック
レイアウトしたパーツの誤操作を防ぐためロック(削除・移動・回転の禁止)できます。
デスクレイアウトパターン(島)の一括作成
机や椅子を組み合わせてオリジナルパターンを作って配置できます。
オリジナルパーツの作成
図形を組み合わせたり、DXFデータを読み込んで、オリジナルのオフィス家具パーツを作成できます。
パーティション作成ウィザード
サイズや部材構成、各部の色・テクスチャを指定してパーティションパーツを作れます。
キャビネット作成ウィザード
ベースモデルを組み合わせてキャビネットパーツを作れます。
システムデスク・チェア作成ウィザード
ベースモデルのオプションを取り外したり、色を選択したりして、デスク・チェアパーツを作れます。
ウォークスルー
動線を平面図に描いて、実際に歩いているかのようなウォークスルームービーを作れます。AVIファイルとして出力もできます。
物品管理
パーツへの情報登録
レイアウトしたパーツに品番・価格や任意の項目の情報を登録できます。
パーツへの収納内容登録
レイアウトしたパーツに収納内容(項目は任意)の情報を登録できます。
所在の検索
パーツに登録した情報を検索すると、該当パーツに目印が表示されます。
情報のリスト化
パーツに登録した情報を拾い出して表を作れます。
集計対象パーツの設定
パーツ毎に集計対象とするかしないかを設定できます。
複数ファイルの集計
複数ファイル間の集計ができます。
3D
内装材のリアルタイム変更
パレットから色・テクスチャををドラッグするだけで内装材を変更できます。
壁・パーツの透明化
壁やパーツを一時的に透明にできます。
パーツの動作
ドアなどの動作設定パーツを[Shift]+クリックすると動作します。
背景画像の読込
3Dウィンドウの背景に画像ファイルを読み込めます。
DirectX対応による高画質化
ジャギーやモアレのない3Dパースを表示できます。
3Dマイホームデザイナー形式で保存
3Dデータを「3Dマイホームデザイナー」で読み込める形式で保存できます。
その他
テクスチャの作成
画像ファイルを、フロアカーペットや壁紙などのテクスチャとして変換することができます。
インターネットレンダリングオプション「Optimage」対応
「Optimage」との連係により短時間で高画質なレンダリング画像に加工できます。
「3Dプレイス」対応
アップロードした3Dデータをスマホ/タブレット・Windowsパソコンで閲覧できます。
3Dテレビ対応
HDMIケーブルで接続した3D対応テレビへ立体データを出力できます。
マウスホイール対応
マウスホイールで、拡大・縮小、スクロールを行うことができます。
パーツのダウンロード
Webページから画面上にパーツをドラッグして追加できます。
オンラインアップデート
自動で最新版に更新できます。
パーツ収録数 約3,200点 約1,500点
