オフィスレイアウトノウハウ集(レイアウトパターン)

■オフィスレイアウトの基本的なワークステーションパターン

オフィスにおける、机や椅子の一般的なレイアウト例を掲載しています。
オフィスの目的にあったレイアウトを見つけてください。

1対向式

オフィスレイアウト見本(対向式)

グループ単位にまとまり、コミュニケーションがとりやすいオフィスレイアウト。

2ベンゼン式

オフィスレイアウト見本(ベンゼン式)

個人の集中思考作業とグループのコミュニケーションを両立させたオフィスレイアウト。


3スタッグ式

オフィスレイアウト見本(スタッグ式)

機能的で収納効率もよく、動線が明快なオフィスレイアウト。

4フリーアドレス式

オフィスレイアウト見本(フリーアドレス式)

デスクの効率的利用をはかり、コミュニケーションがとりやすいオフィスレイアウト。


5同向式

オフィスレイアウト見本(同向式)

視線が対向せず、動線が明確になるオフィスレイアウト。

6リンク式

オフィスレイアウト見本(リンク式)

プライバシーの確保とコミュニケーションのしやすさを両立させたオフィスレイアウト。


7ブース式

オフィスレイアウト見本(ブース式)

パネルにより区切られ集中思考作業に適したオフィスレイアウト。


■動作に必要な空間の目安(基準寸法)

オフィスで人が快適に動ける空間例と目安となる基準寸法を掲載しています。(単位:mm)
「配置してみたが、人がゆとりをもって通れなかった…」ということにならないよう、備品のレイアウトと合わせて検討しましょう。

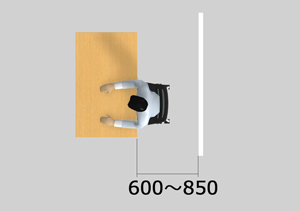

オフィスの壁と机の空間(基準寸法)

  • オフィスレイアウト例_基準寸法(壁と机1)

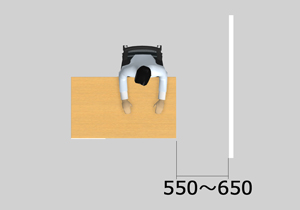

  • オフィスレイアウト例_基準寸法(壁と机2)

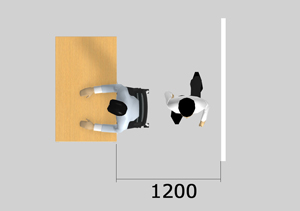

  • オフィスレイアウト例_基準寸法(壁と机3)

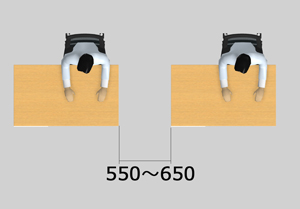

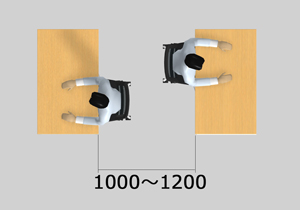

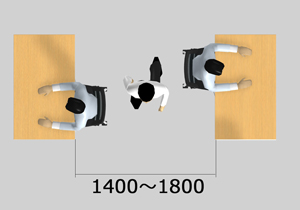

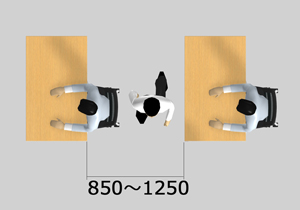

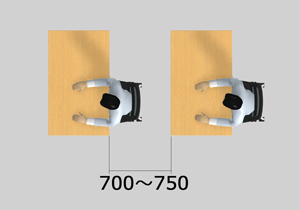

オフィスの机と机の空間(基準寸法)

  • オフィスレイアウト例_基準寸法(机と机1)
  • オフィスレイアウト例_基準寸法(机と机2)
  • オフィスレイアウト例_基準寸法(机と机3)

  • オフィスレイアウト例_基準寸法(机と机4)
  • オフィスレイアウト例_基準寸法(机と机5)

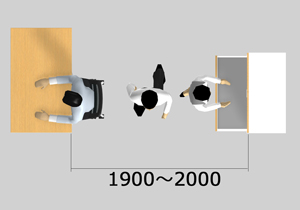

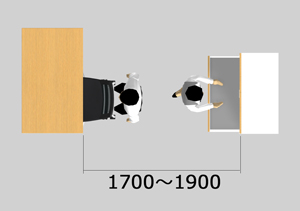

オフィスの机とファイリングキャビネットの空間(基準寸法)

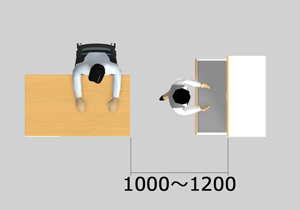

  • オフィスレイアウト例_基準寸法(机とキャビネット1)

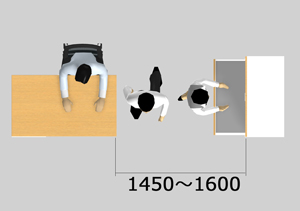

  • オフィスレイアウト例_基準寸法(机とキャビネット2)

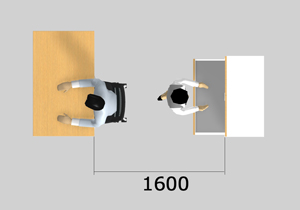

  • オフィスレイアウト例_基準寸法(机とキャビネット3)

  • オフィスレイアウト例_基準寸法(机とキャビネット4)
  • オフィスレイアウト例_基準寸法(机とキャビネット5)
