道路作成機能追加

測量データ・座標データを読み込むだけ！


傾斜や高低差、カーブのついた３Ｄ道路を作成

いつもの業務で使用するデータを使い、道路を３Dで簡単作成！
豊富な収録コンテンツと組み合わせてより素早く工事のイラストを作成できます。
Functuin1

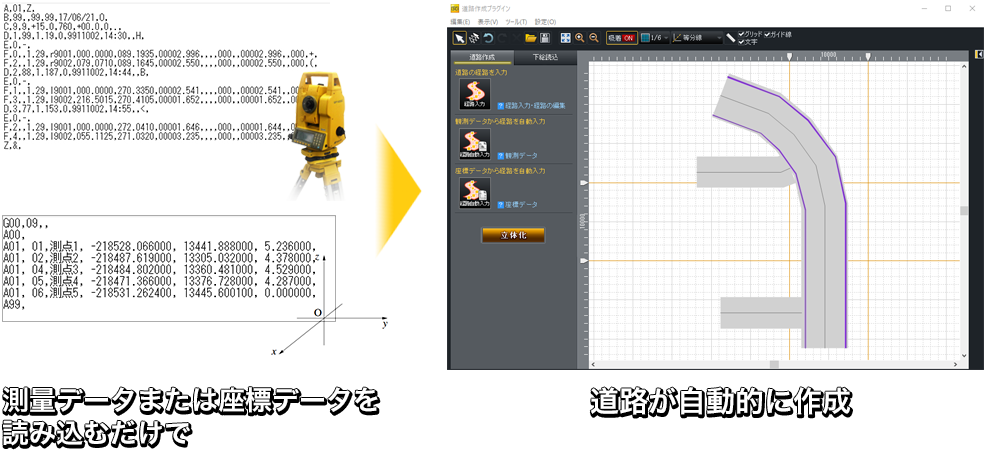

測量データ＆座標データから道路の経路自動生成

測量データ（※１) または 座標データ（※２）を読み込み、2Dの道路を自動作成

測量データ（※１)または座標データ（※２）を読み込み、2Dの道路を自動作成


Function2

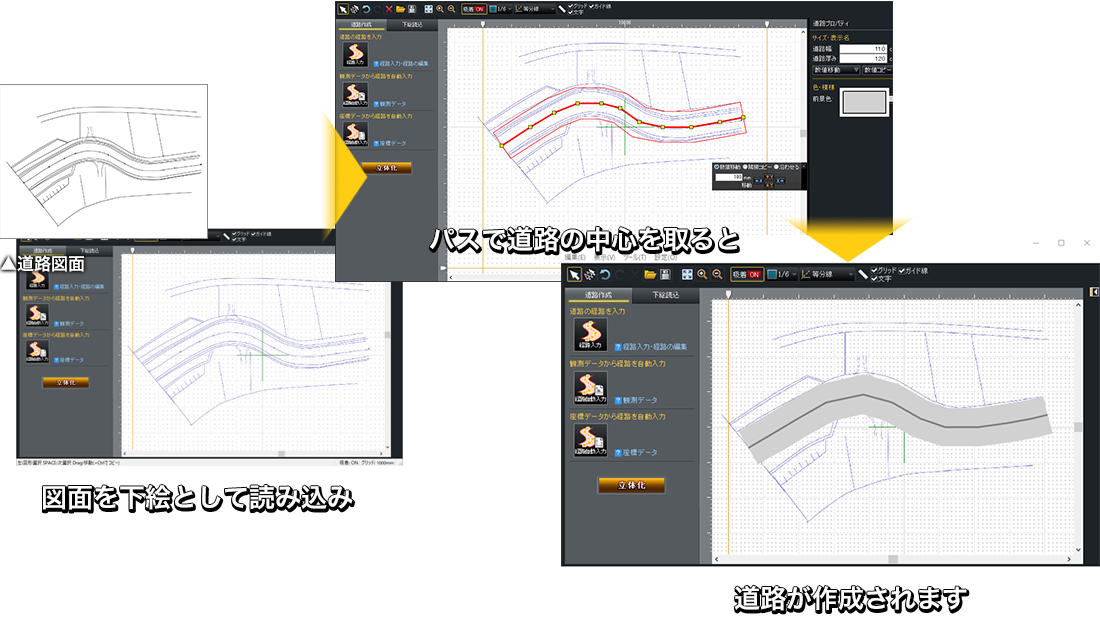

図面を下絵として手入力で道路作成

図面を下絵として読み込み、図面に合わせて経路を手入力で作成

図面を下絵として読み込み、図面に合わせて経路を手入力で作成

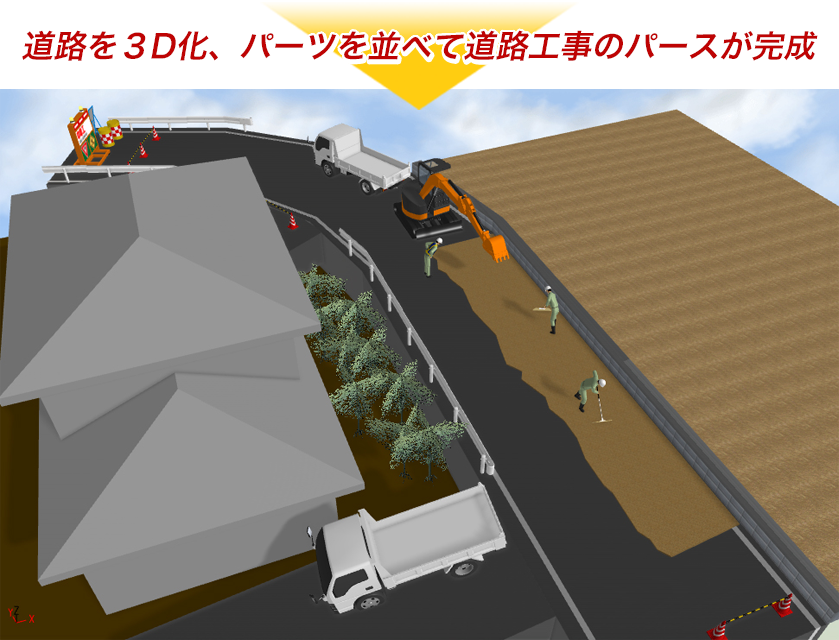

道路を３D化、パーツを並べて道路工事のパースが完成

道路作成機能は３Ｄ工事イラストワークスVer1.51で追加された機能です。

Ver1.51へのアップデートは無償で行えます。

※１ 読み込み可能な測量データ

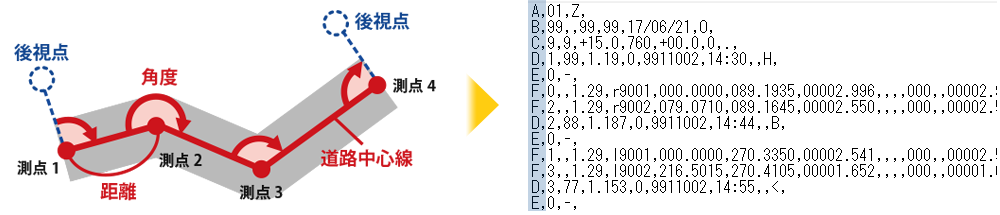

（道路の中心線上に存在する）測点名、測点間の直線距離、二直線の交わってできる交角の角度等が記載されたAPA形式のデータ。
道路の横断または縦断の測量データは読み込めません。

APA形式のデータ
※２ 読み込み可能な座標データ

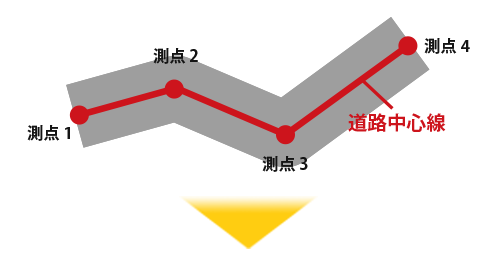

（道路の中心線上に存在する）測点名・座標値等が記載されたSIMAまたはXML形式のデータです。
道路の横断図の測点または縦断図の測点の座標データは読み込めません。

SIMA形式図

SIMA形式

SIMA形式図

先頭に「A01」と記載された行の測点名、座標値を３Ｄ工事イラストワークスに読み込めます。

XML形式

XML形式図

道路中心線の中間点（XMLデータ内では＜IntermediatePnts＞から＜/IntermediatePnts＞までの行）の全測点名・座標データを３D工事イラストワークスに読み込めます。
