3Dマイホームデザイナー2000、PRO Version2共通
階段の作成方法

計4ページあります-->|



14.

階段の作成はこれで完成です。
保存する前に階段パーツの原点調整を行います。階層リストから「最上層」へ移動してください。(*注3)


15. 完成した階段パーツを選択します。

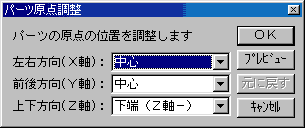

メニューの [編集]−[パーツ原点調整]を選択します。X、Y、Zの位置を下記のとおり設定してください。

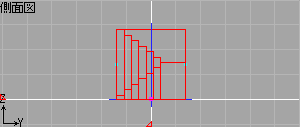

  パーツの原点が調整されます。







16. ユーザーパーツへ登録します。

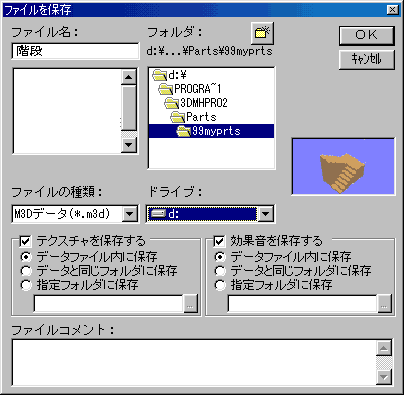

階段を選択し、メニューの[編集]−「ユーザーパーツへコピー」を選択します。ファイルを保存の画面が表示されますので名前をつけて保存します。






パーツパレットの[ユーザーパーツ]タブをクリックすると階段パーツが表示され ます。






手すりなど作成する場合には、「円柱ツール」や「押し出し」ツールなどを使用し作成してください。 また、まがり階段などで踏み面が四角形でない場合には「押し出し」ツールを使用し、形状を作成 して位置を調整して配置してください。
台形などの作成方法はこちら


(*注3)

3Dマイホームデザイナー2000

ヘルプ」−「オンラインヘルプ」−「第4章 編集メニュー」 −「パーツの配置」
3DマイホームデザイナーPRO Version2 リファレンスマニュアルP.163〜



ページ3へ戻る-->|
