間取りを立体化できない、壁が家から突き出る、部屋の中に外壁が作成される

詳細
  間取りを立体化すると「不正な浮動小数点演算命令」というエラーが発生し終了してしまう。
または、立体化すると異常な壁が作成される。

原因
多角形で作成した部屋の頂点が、隣り合う部屋の頂点と正しく合っていない。
階段が廊下など部屋の上に配置されていない。
部屋と部屋が重なっている。

多角形作成のコツ


間取り画面上で以下のような準備の上、多角形を作成してください。

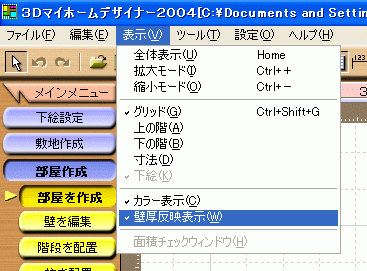

1. 表示メニューの「壁厚反映表示」のチェックをはずします。
.
2. ツールバーの「グリッド吸着」ツール をオンにします。
3. ツールバーの「拡大」ツール で作成する部屋を拡大します。
以上のような環境で多角形を作成すると、下図のように部屋と部屋の間にすき間がある場合や頂点が重なっている場合も確認することができます。
「壁厚反映表示」オン
「壁厚反映表示」をオフにして拡大
すき間が無いように見える
すき間を確認できる



問題のある部屋の確認方法と修正方法

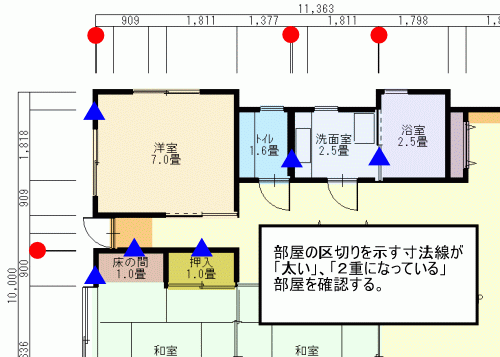

1. ツールバーの「寸法」ツールをオンにします。
2. 上下左右に表示される寸法線を確認し、線が太い箇所や重なっている箇所の部屋を確認します。


●線の太い箇所、重なっている箇所 ▲確認する部屋
3.
問題のある部屋を発見したら、ツールバーの「グリッド吸着」ツール をオンにしておき、部屋の頂点全てをマウスで一度外してから乗せ直します。
4.
フロアタブを切替えて他の階も確認します。
