丸く沿った壁の作成はどのようにすればいいのでしょうか？

３ＤインテリアデザイナーＰＲＯには直線ではない、円弧状の壁を作成する機能はありませんが、以下の方法によって、円弧状の壁を作成することができます。

■	操作手順

●	連続した壁を円弧状につなぎ合わせて作成する方法
1.	壁を一定の幅、角度で円弧状につなぎ合わせて作成するために、入力の設定を変更します。タブメニューの[入力設定]から[入力の詳細]ボタンをクリックし、[入力設定の詳細]ウィンドウを表示させます。


2.	グリッド欄の[極座標入力]のチェックボックスにチェックをいれ、[角度のグリッド]と[長さのグリッド]に数値を指定します。壁の丸みをどのくらいにするかよって数値を変更してください。


	[長さのグリッド]では、つなぎ合わせていく壁の幅が、どのくらいの刻みで変るか、その大きさを設定します。例えば「500」に設定しますと、カーソルは500、1000、1500･･･と500mmごとに移動します。

	円弧状の壁を作成する場合、数枚の壁にある程度角度を付けて作成します。[角度のグリッド]に数値を入力することで、入力された数値の角度ごとに壁が作成されます。


3.	タブメニューの[壁]に切り替え、[連続の壁]ツールを選択します。

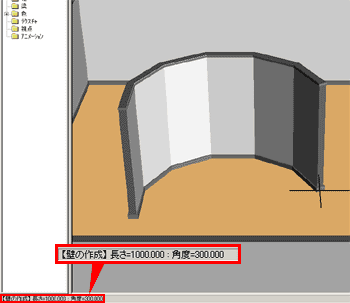

	画面左下のステータスバーに表示される数値（長さ・角度）を確認しながら円弧状に壁を作成していきます。

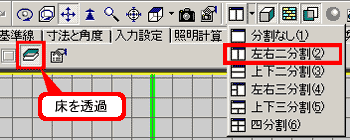

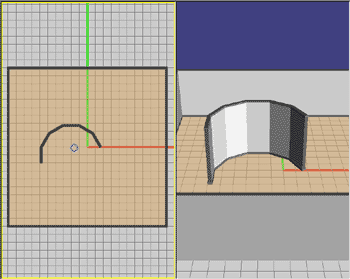

	その際、画面を左右２分割の表示にしておき、さらにタブメニューの[入力設定]で[床を透過]にしておきますと、真上からグリッドを見ながら壁を入力できますので、比較的容易に作成することができます。


※	直線の壁をつなぎ合わせる方法のため、スムーズな円状にすることができません。


●	「室内Ｒ壁」パーツを利用する方法
1.	収録されているパーツに、Ｒ壁のパーツがございます。パーツは、パーツリストの「構造物」→「室内Ｒ壁」の中に入っております。サイズを変更したり、組み合わせたりしてご使用いただくことも可能です。

※	壁厚のサイズの変更はできません。また、壁パーツに対して穴を開けたり、凹凸をつけたりすることはできません。


●	他の３Ｄソフトを利用してパーツとして取り込む方法
1.	ＣＡＤソフトやＣＧソフトをお使いでしたら、Ｒ壁を３Ｄパーツとして作成し、３ＤインテリアデザイナーＰＲＯに読み込むことができます。読み込めるデータ形式は、３次元のＤＸＦ形式になります。

	読み込んだＤＸＦデータに色やテクスチャを設定し、３Ｄパーツとして利用することができます。
