腰高壁を作成したいのですが、面の加工で壁を貫通すると枠が残ってしまいます。
３Ｄインテリアデザイナーシリーズでは、腰高壁等の作成時に側面が見える壁を貫通した場合、貫通した端の面が残る仕様となっています。
腰高壁の作成方法として以下の例があります。
・床等を加工をして作成する。
・パーツを配置して調整する。
■
操作手順
●
床の加工をした腰高壁の作成方法
1.
タブメニューの[面の加工]から[面の加工の初期値]を選択します。
2.
[面の加工の初期値]ウィンドウの[出っ張らせる]にチェックを入れ、[凹凸の寸法]に腰高壁の高さの数値を入力します。
3.
床を選択し､タブメニューの[面の加工]から[矩形]を選択します。
4.

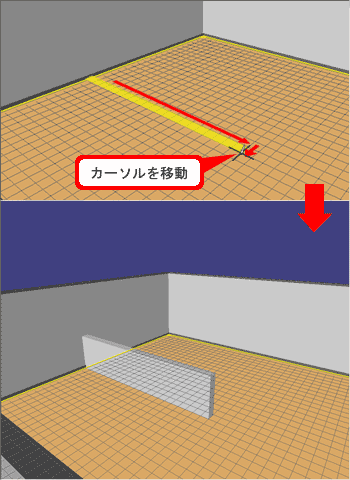

床面をクリックし、腰高壁の幅と厚みにカーソルを移動すると腰高壁が作成できます。
[数値入力]にてサイズを調節できます。
●
パーツの配置での腰高壁の作成方法
1.

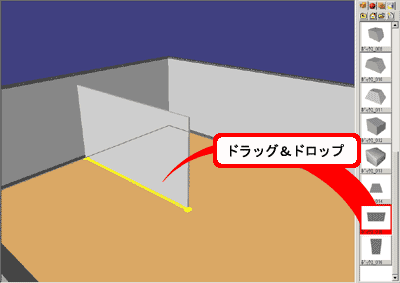

[パーツリスト]のパーツを設置したい場所にドラック&ドロップします。（ここでは[プリミティブ]→[基本形状]→[ボックス]の「ボックス015」を使用しています）
2.

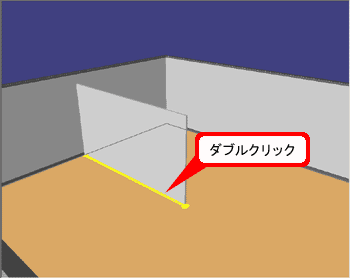

パーツの設置面をダブルクリックし、パーツ編集ウィンドウを開きます。
3.
タブメニューの[変形]にてサイズを調整します。
4.

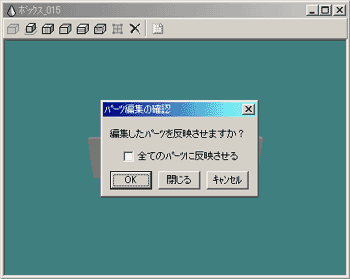

パーツ編集ウィンドウを閉じると[パーツ編集の確認］ウィンドウが開くので「OK」をクリックします。
5.

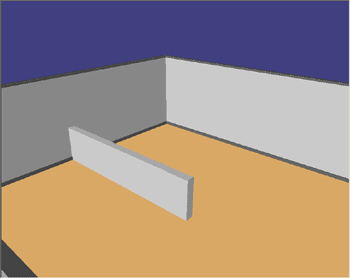

モデリングウィンドウに反映されます。
