パーツの一部を編集する

詳細

既存のパーツを利用する中で、「システムキッチンの上部の棚を削除したい」「ソファの一部を利用したい」など、既存のパーツを編集したいことがあります。
その場合、パーツの階層に移動することで、パーツを部分的に編集することができます。

操作方法

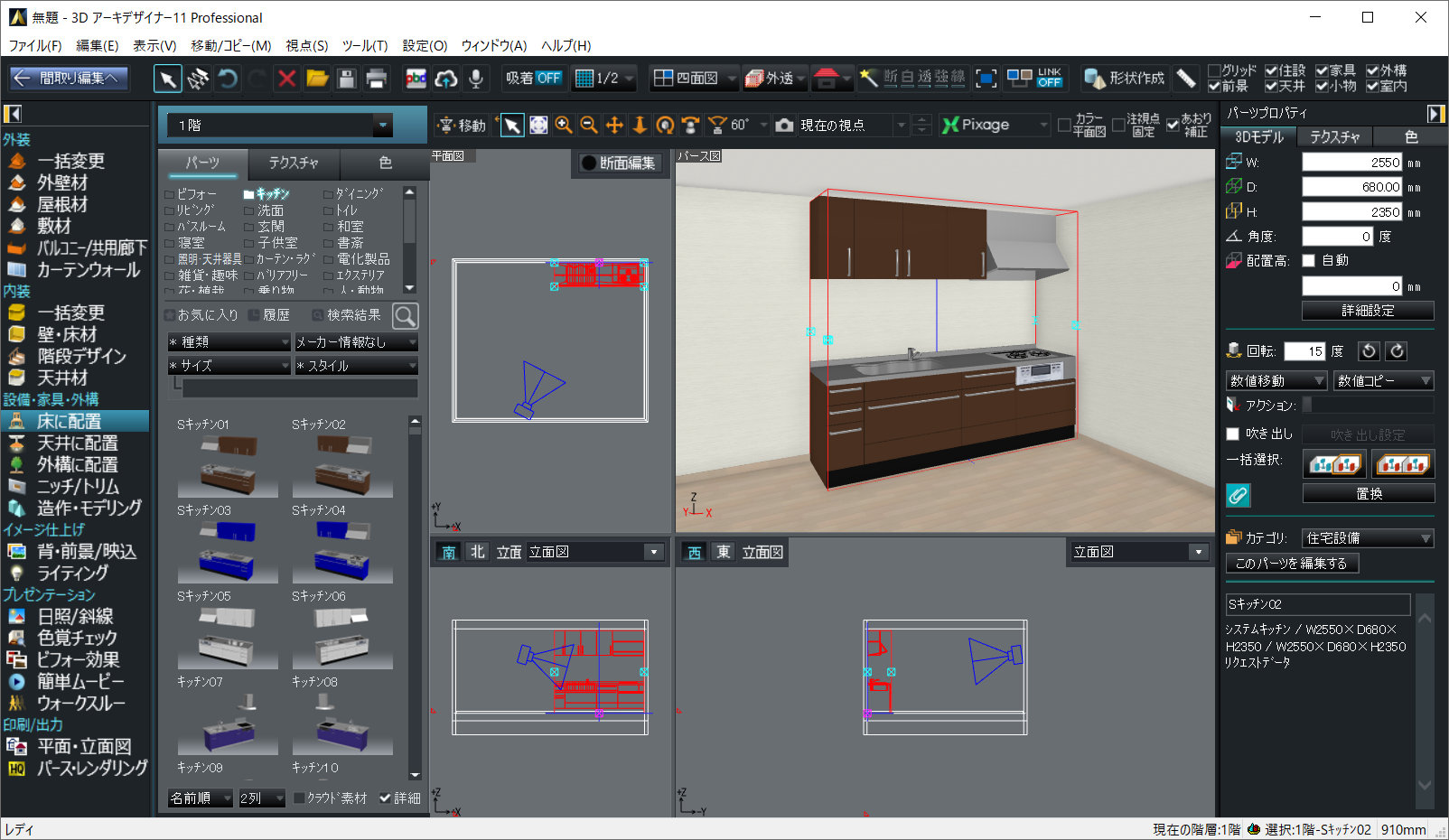

  1. 3D画面でパーツを選択して右クリックし、[このパーツ階層へ移る]を選択します(または画面右のプロパティの[パーツを編集]をクリックします)。
    07

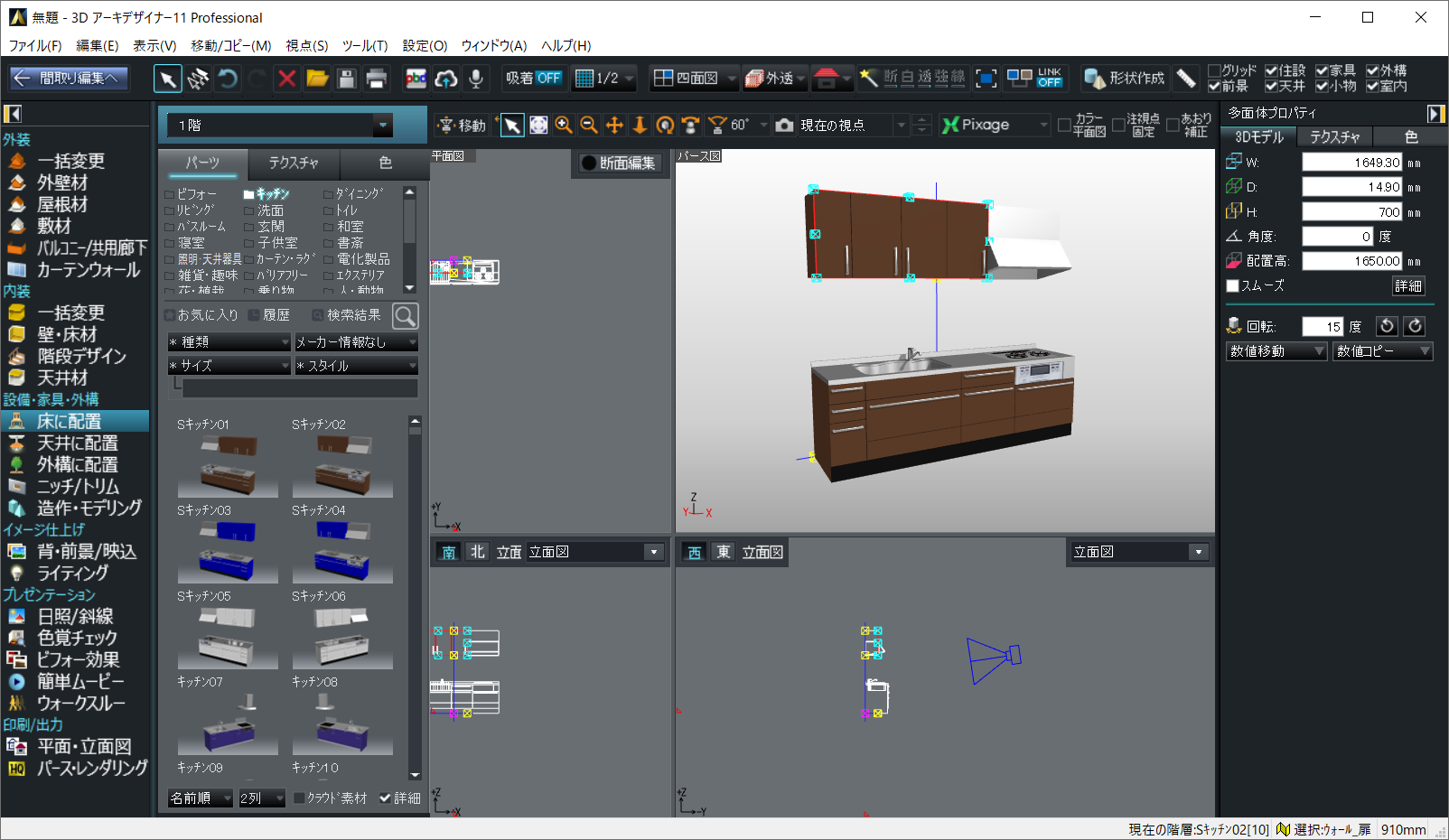

  2. 次に変更したい部分(たとえばシステムキッチンの上棚など)をクリックして選択できるようになるまで、この操作を繰り返しパーツ階層に移動します。
    08



    パーツは階層を持っています。
    ほとんどのパーツはいくつもの形状を組み合わせて作成されており、これらの形状がグループにまとめられ、それらが一つのパーツとしてまとめられています。
    パーツを部分的に編集するには、変更したい形状が選択できる階層に移動して操作します。
    ※パーツによって階層構造は異なります。右クリックしても[このパーツ階層へ移る]を選択できない場合は、それ以上階層を移ることはできません(部分的に編集することはできません)。

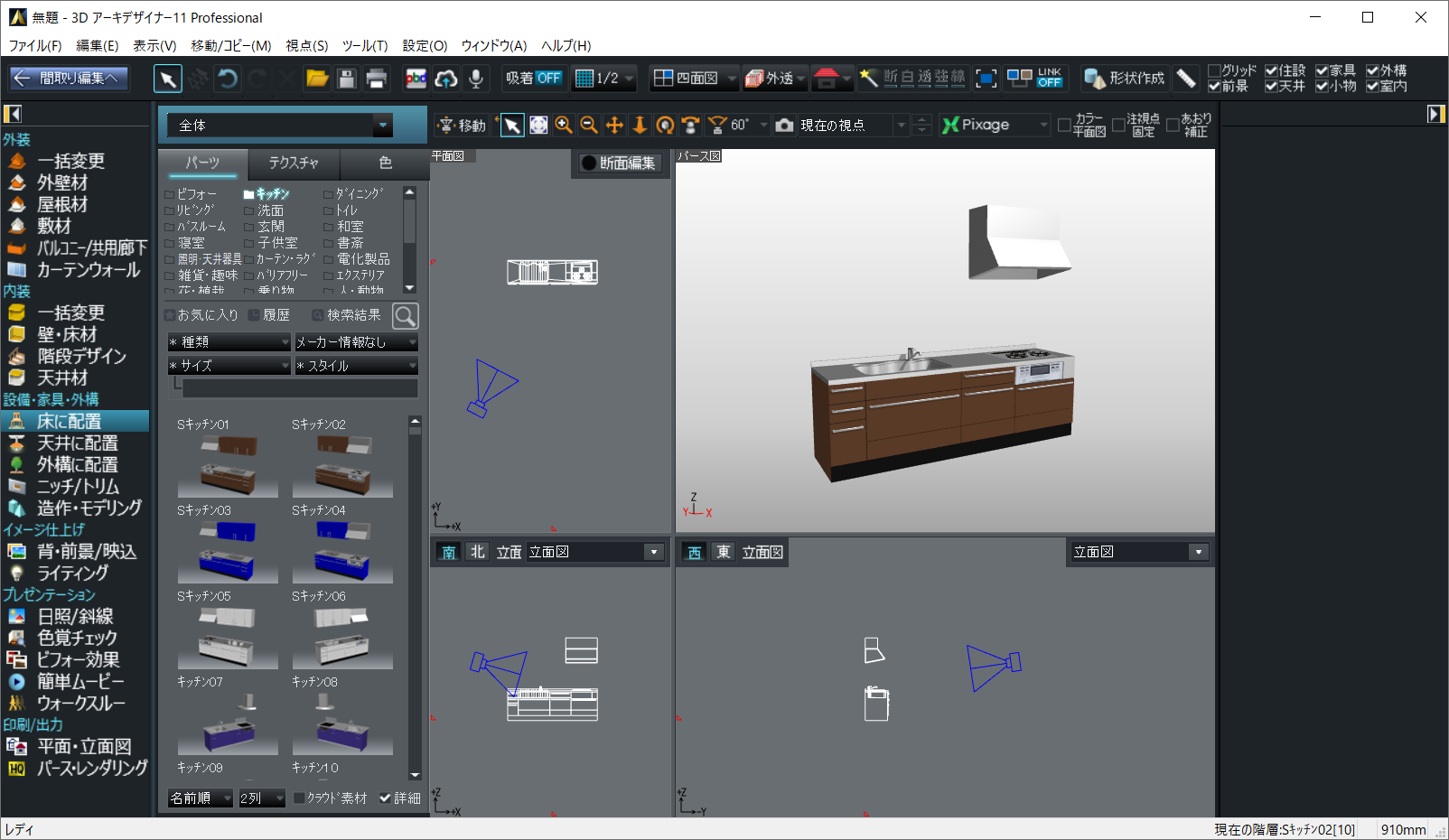

  3. パーツの一部を変更します。 ここでは上部の棚の各形状を削除しています。
    09


  4. 変更が終わったら、[ツール]メニューの[上のパーツ階層へ移る]を選択して元の階層へ戻ります(または元のフロアを選択します)。

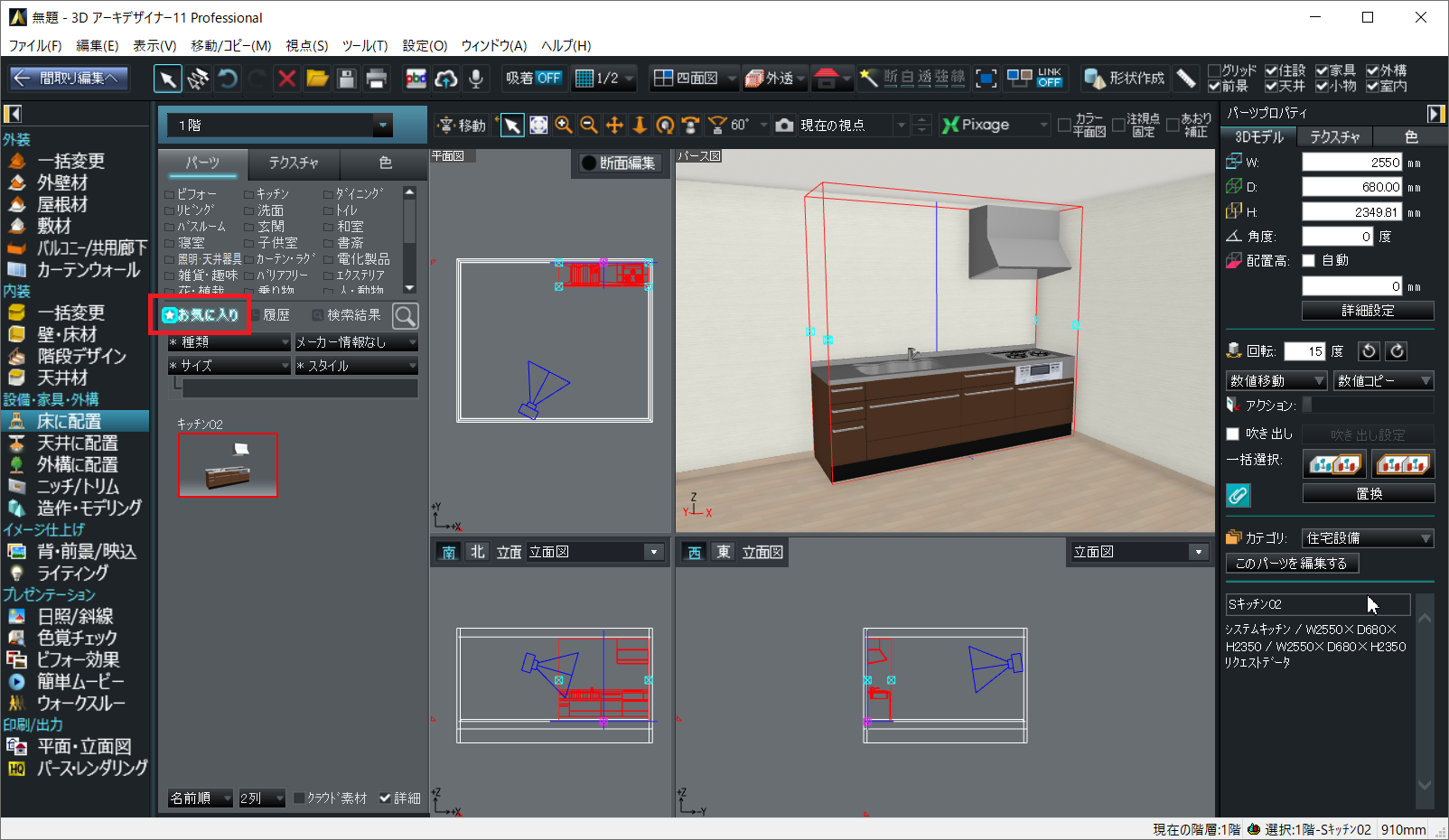

  5. 編集したパーツをパレットに登録するには、 パーツを選択して右クリックし「お気に入りに登録」を選択して名前をつけて保存します。登録したパーツはお気に入りパレットに表示されます。
    10
