詳細

ニッチを設けるには2通りの作成方法があります。

【A】パレットから配置する
３Ｄ画面で、ニッチを配置します。

【B】壁を開口して壁をはめ込む
壁編集の「壁開口」で開口部を作成しておき、立体化してから形状作成ツールの「壁」で開口部をふさぐ壁を作成してはめ込みます。

操作方法

【A】パレットから配置する

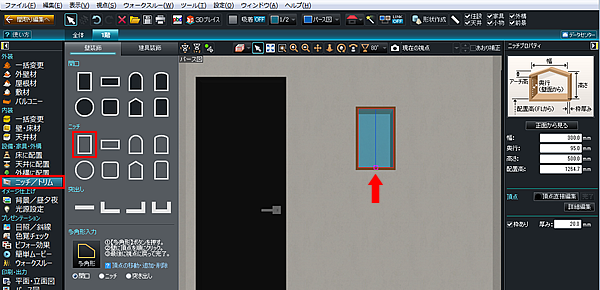

1. ３Ｄ画面でナビの[ニッチ/トリム]または[ニッチ]（PRO8EX/インテリアデザイナーNeo2は[壁装飾]）を選択し、パレットからニッチの形を選んでクリックします。
2. パース図内の配置したい壁をクリックして配置します。


※ニッチの幅や高さは、ニッチを選択すると表示されるニッチプロパティで変更します。

【B】壁を開口して壁をはめ込む

壁編集の「壁開口」で開口部を作成しておき、立体化してから形状作成ツールの「壁」で開口部をふさぐ壁を作成してはめ込みます。

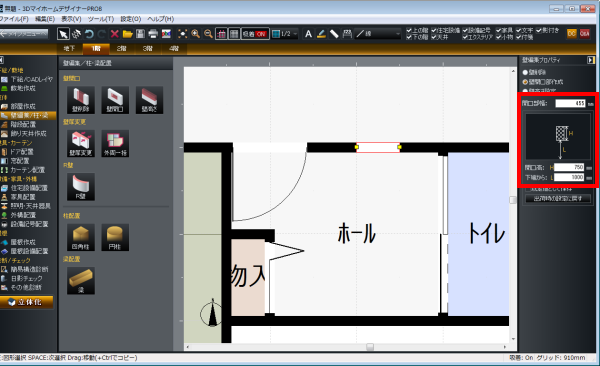

1. 間取り画面でナビの［壁編集／柱・梁］を選択します。
   パレットの［壁開口］ボタンをクリックし、ニッチを作成する壁をドラッグして開口部を設定します。

2. 設定した壁開口を選択します。
   ［壁編集プロパティ］で、「開口部幅」と「開口高」にニッチのサイズを入力し、「下端から」に床からの高さを入力します。
   設定が完了したら［OK］をクリックします。

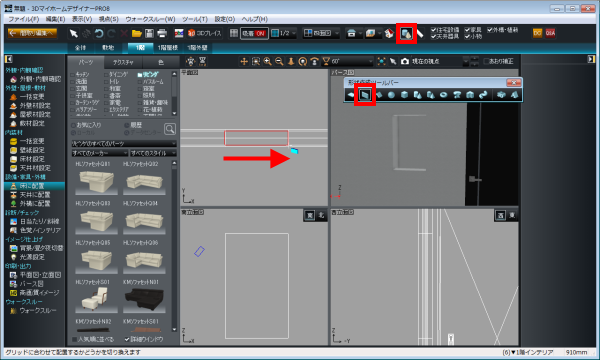

3. 立体化し、3D画面でナビの［床に配置］を選択します。
   ツールバーの［形状作成］をクリックして、［形状作成ツールバー］を表示し、［壁］ツールをクリックして、平面図上をドラッグして適当な壁を作成します。

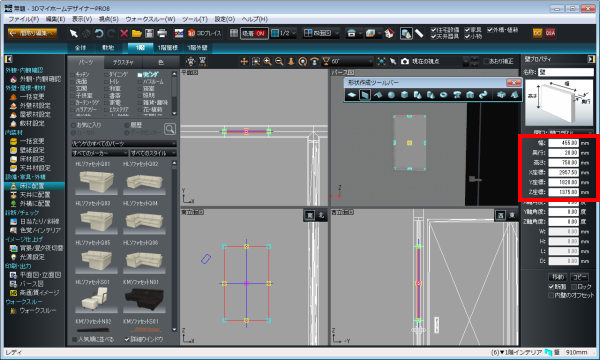

4. 作成した壁を選択しします。
   ［壁プロパティ］で、「幅」と「高さ」にニッチのサイズ(間取り画面で設定した壁開口のサイズ)を入力し、「奥行」には開口部をふさぐための壁の厚みを入力します。
   ここでは壁の厚みを「20mm」としています。
   また、「Z座標」には作成した壁の配置高さを入力します。
   ここでは「Z座標＝1375mm」としています。

   「Z座標＝1375mm」とした理由を説明します。
   形状作成ツールで作成された壁の原点は、常に中心に位置しています。
   そのため、作成した壁を床から1000mm（間取り画面で設定した『壁下端からの高さ』）に合わせて配置するには、原点の位置＝壁の高さ÷2＋1000mm＝375mm＋1000mm＝1375mm　となります。

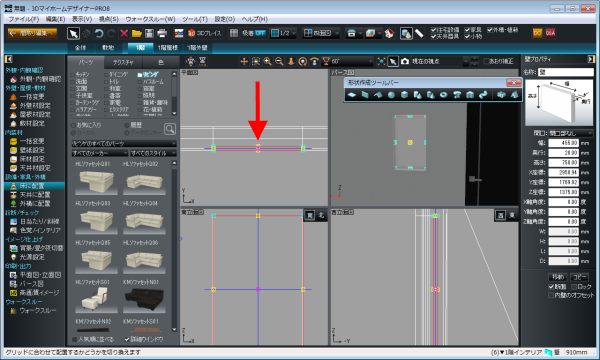

5. 平面図上でサイズ調整した壁をドラッグし、ニッチの奥側に配置します。

6. テクスチャパレットに切り替え、周囲の壁紙と同じテクスチャを貼り付けて仕上げます。
