立面図をレイアウトする

詳細

00「確認申請図支援キット」で出力した図を、レイアウトする方法です。

ここでは東/西/南/北の立面図を左図のようにレイアウトします。
このように仕上げるには、図面枠、東/西/南/北立面図レイヤそれぞれの表示、非表示を切り替えながら、ガイド線を目安に位置調整します。













対象製品

・3Dアーキデザイナー10 クラウドライセンス (または 永久ライセンス+確認申請図支援キット)
・3Dオフィスデザイナー11
・3D医療施設デザイナー10

操作方法

1.間取り図を作成し、[アドイン]メニューから[確認申請図支援キット]を選択して平面図と、東/西/南/北立面図を出力します。

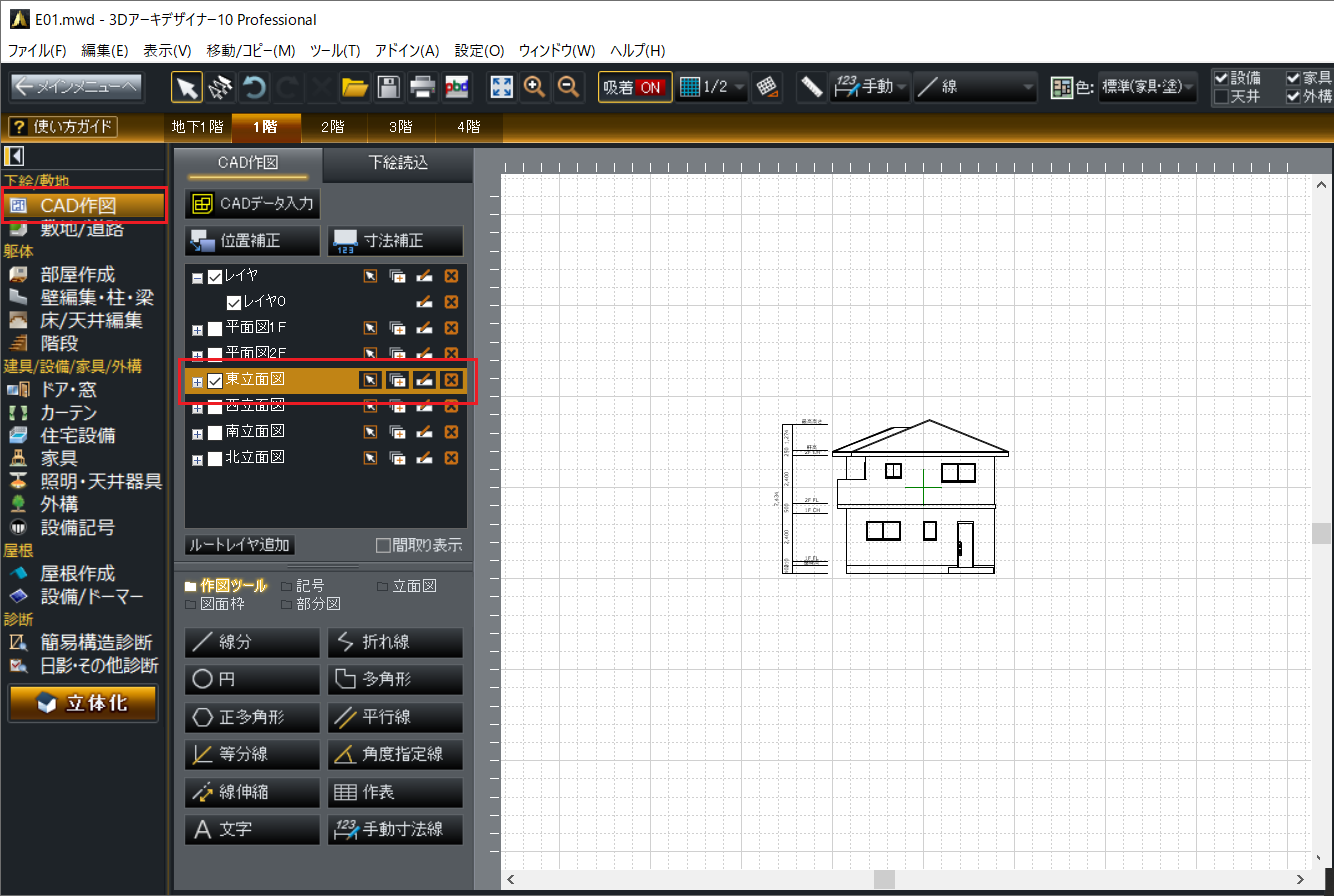

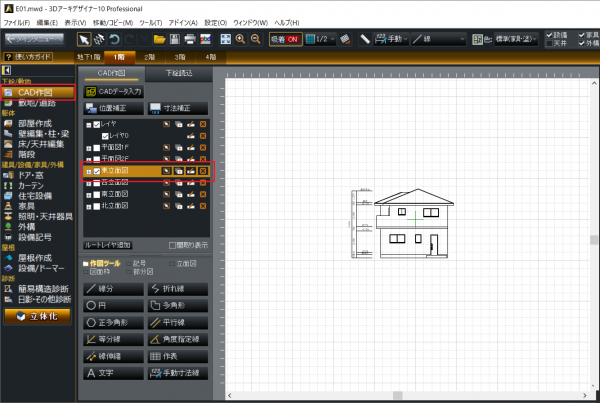

2.東立面図のみを表示します。
03

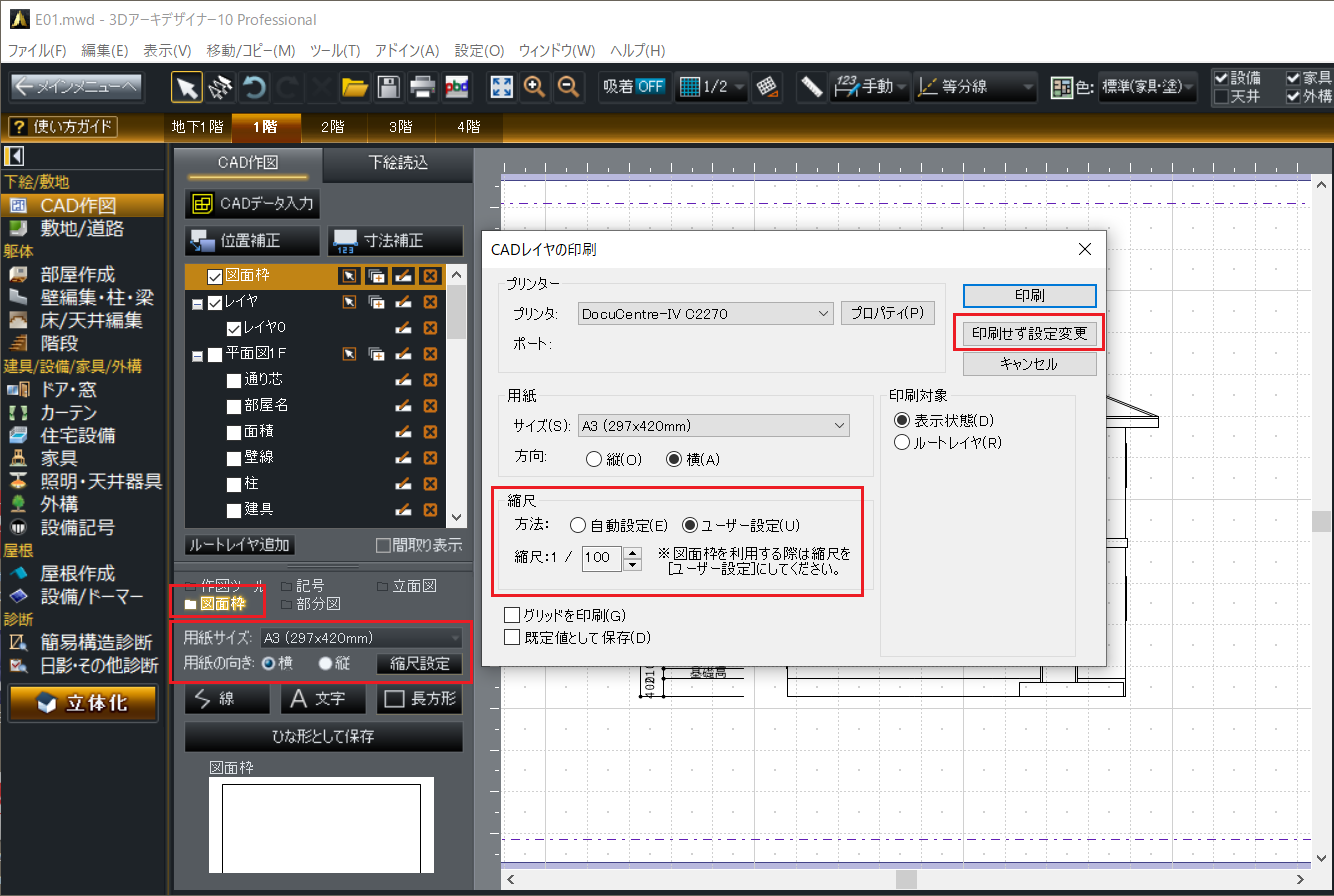

 3.[図面枠]を選択し、用紙サイズ、向き、縮尺を指定して、[印刷せずに設定変更]をクリックします。
04

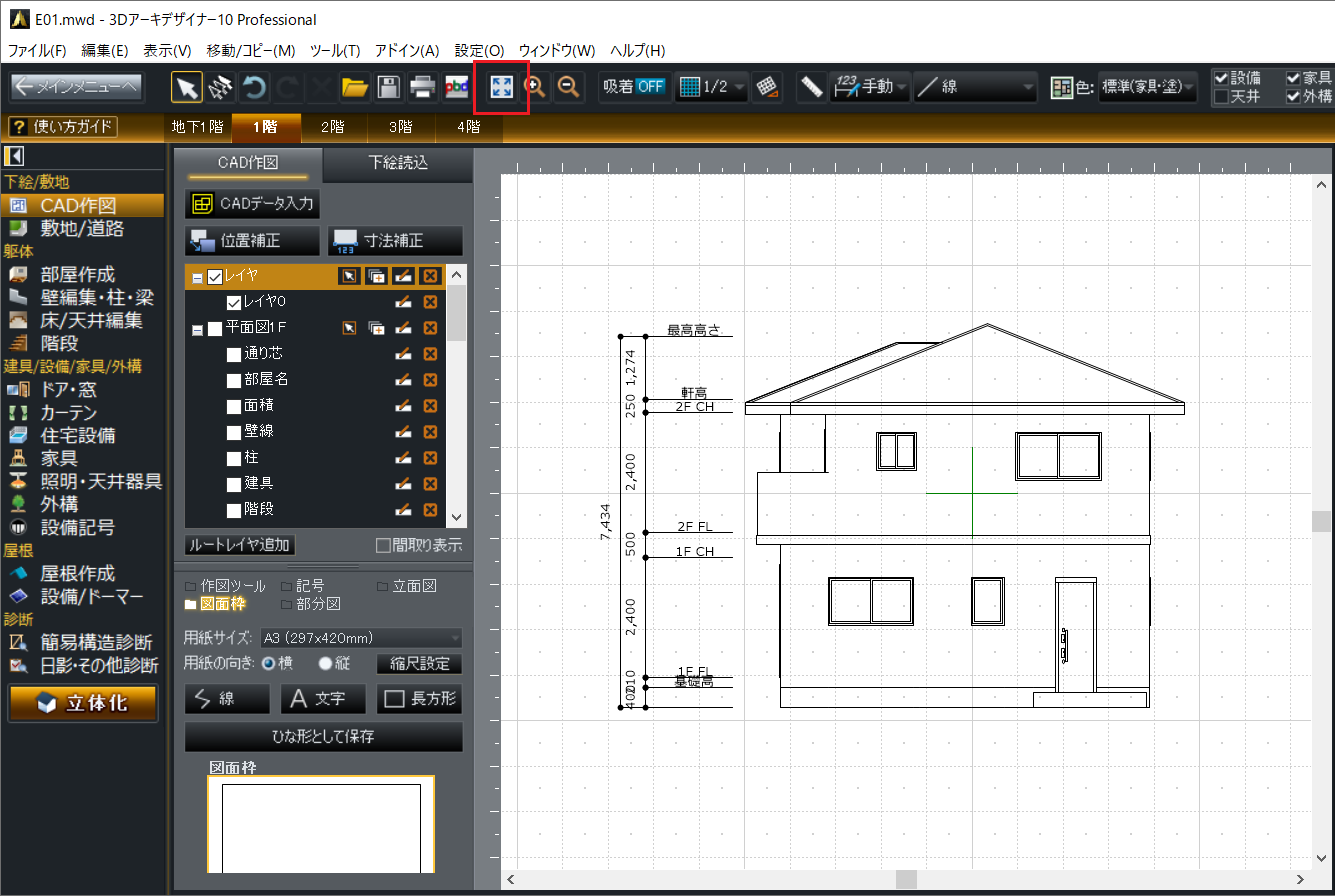

 4.[全体表示]ボタンをクリックします。
05

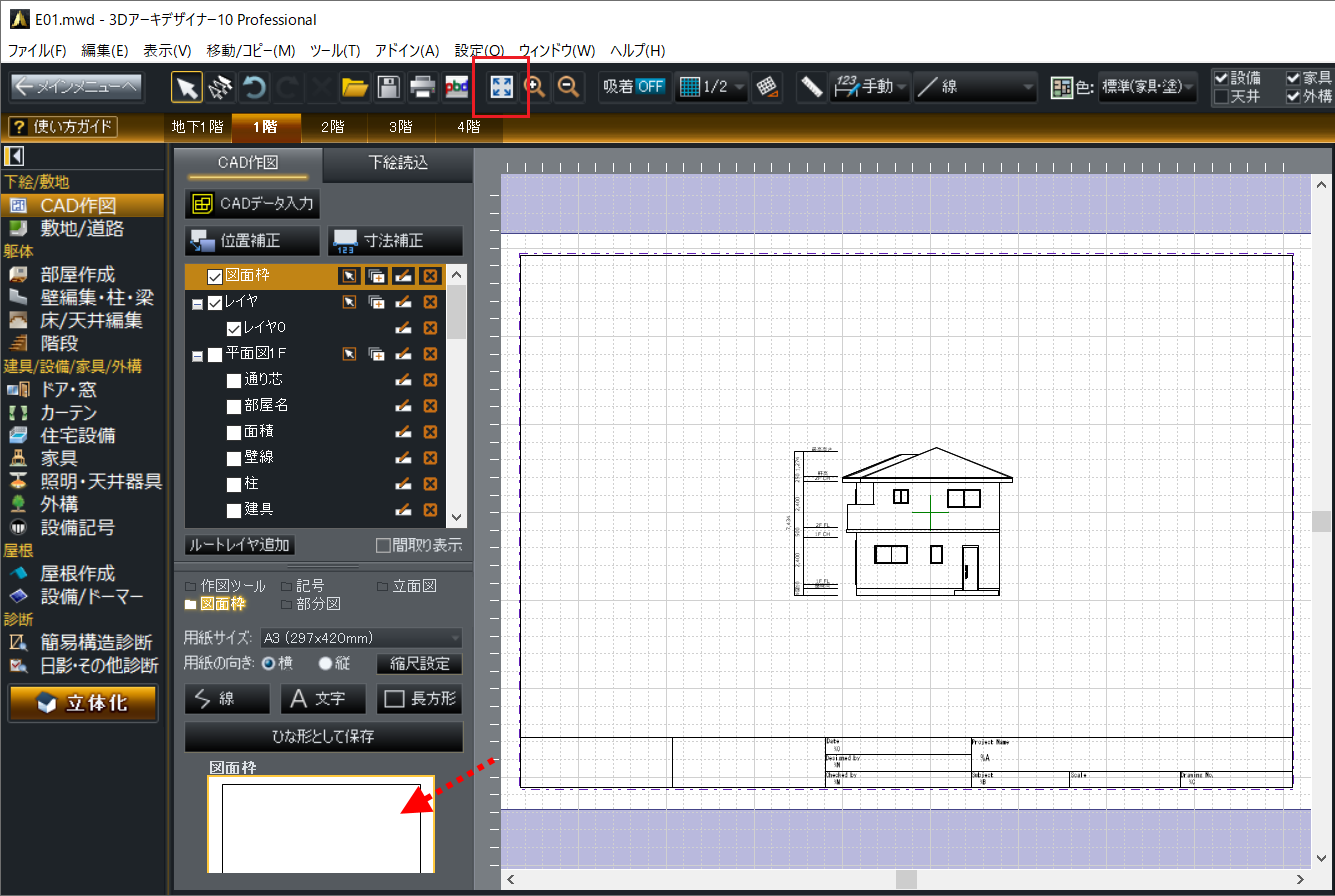

 5.図面枠をクリックして適用し、[全体表示]ボタンをクリックします。06









 6.4つの図面をレイアウトする際の 目安となるガイド線を引きます。07

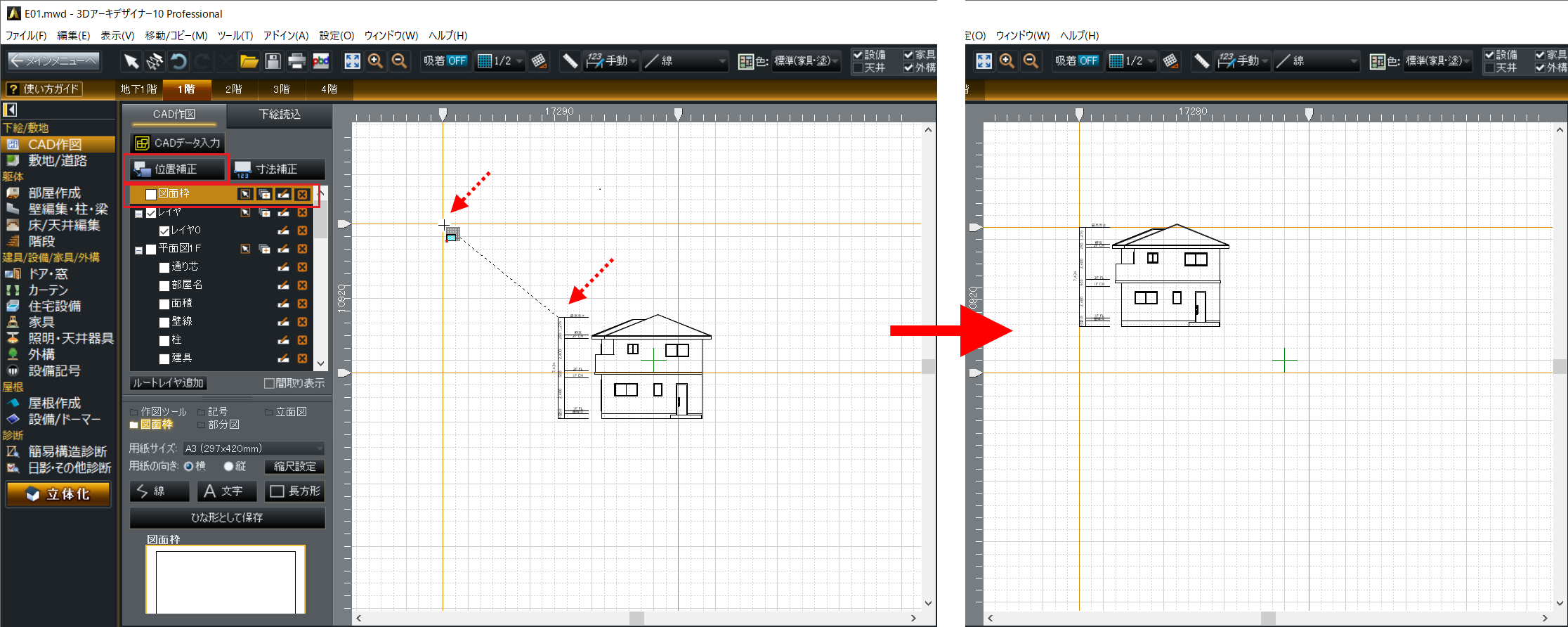

 7.図面枠を非表示にし、[位置補正]ボタンをクリックして東立面図を移動します。08

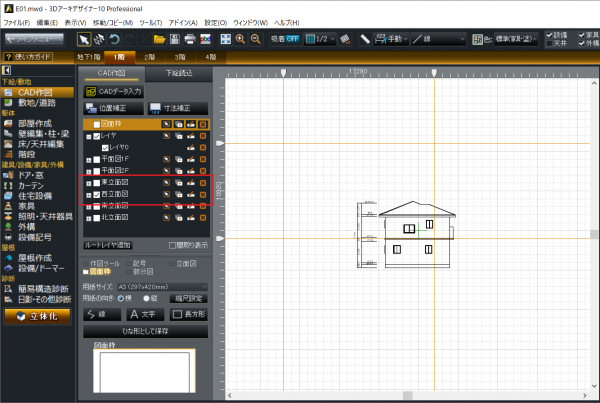

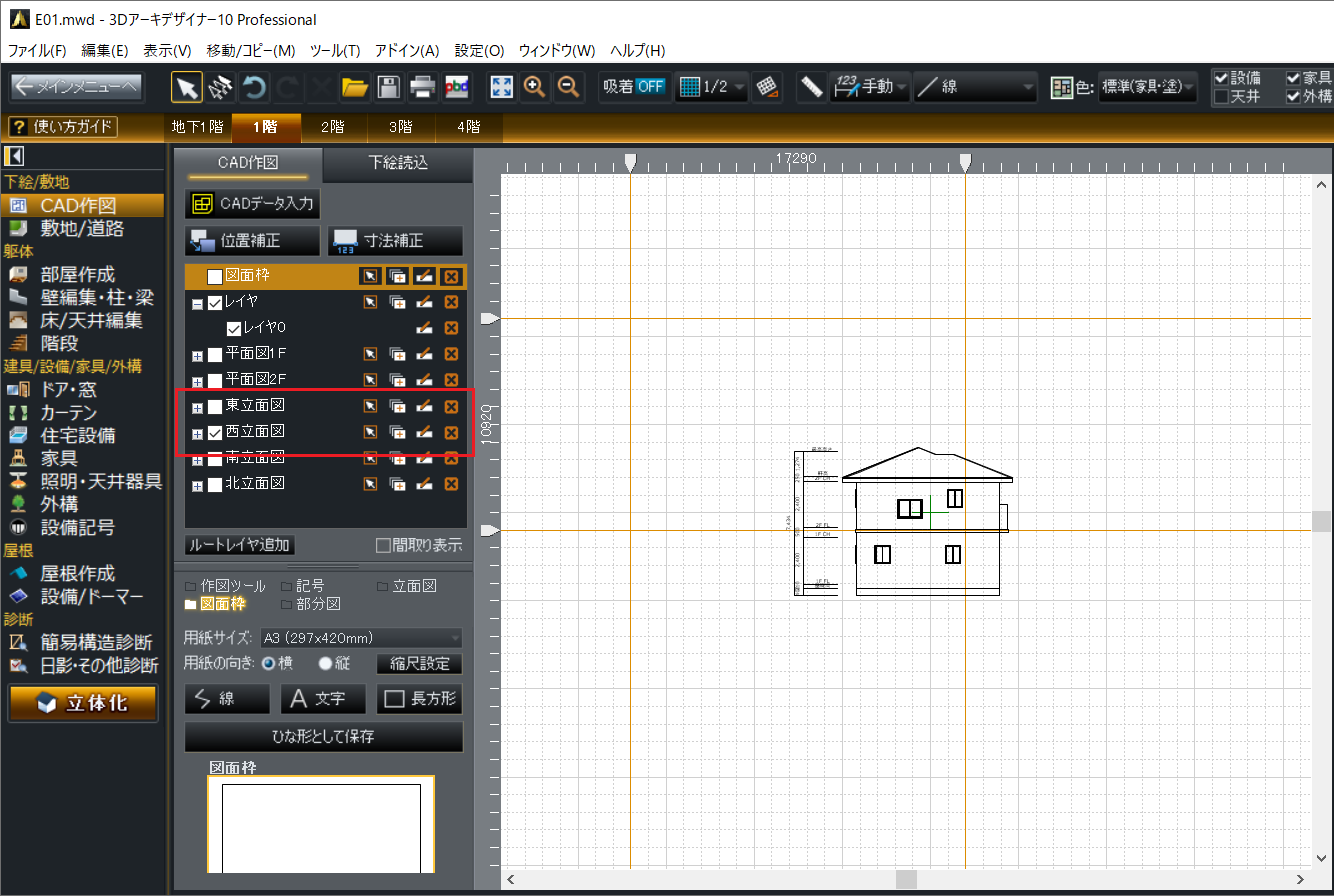

8.東立面図を非表示にして、次の西立面図を表示します。10

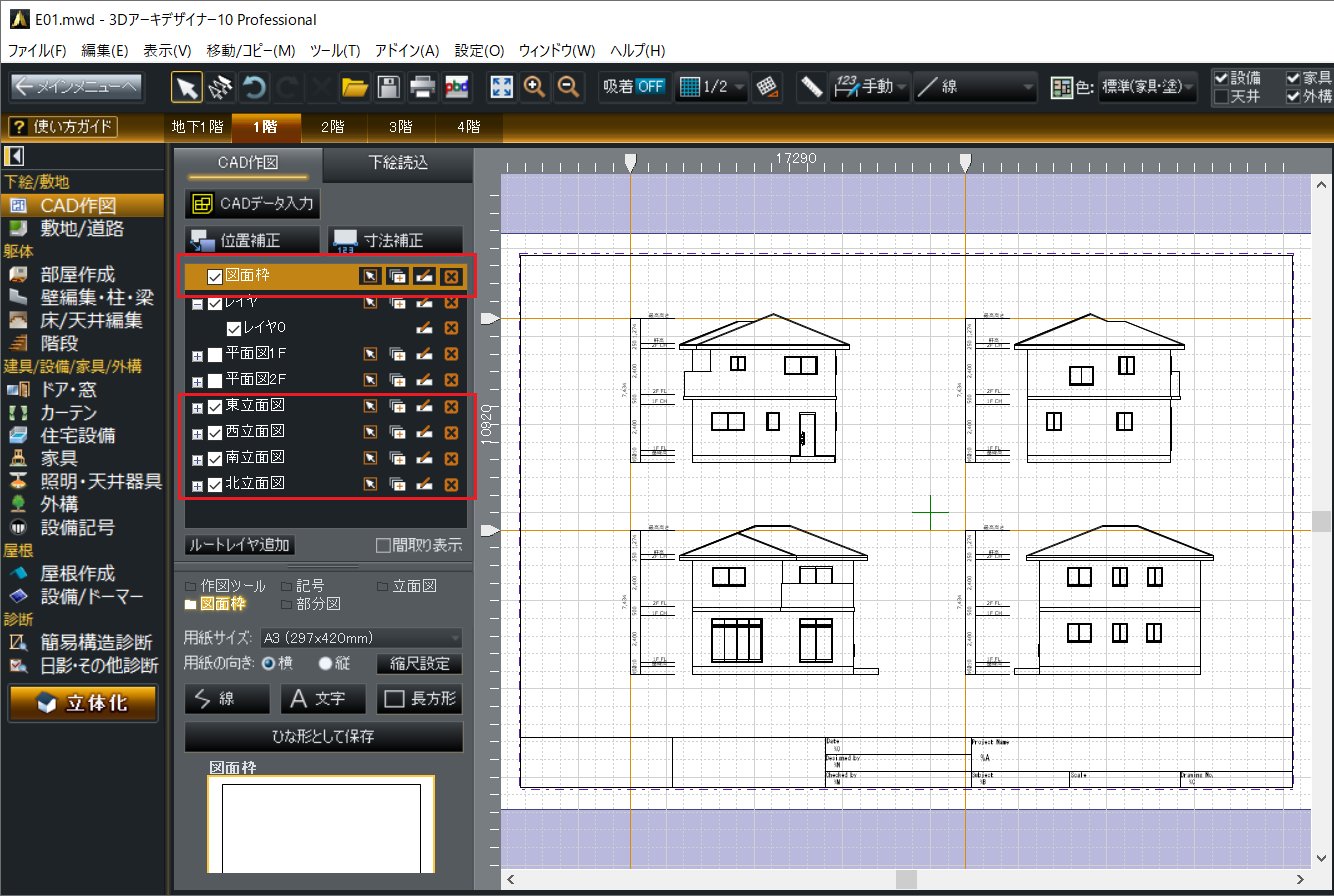

 9.移動、表示/非表示の切り替えを繰り返して4つの立面図をそれぞれレイアウトしたら4つの立面図および、図面枠を表示します。11
