サイズを指定して壁や床を作成する

公開日:2010年6月29日

■詳細

壁や床を作成する際、指定した距離(長さ・幅)で作成する方法です。
壁や床以外にも、補助線や多角形、引出線を入力するときにも利用できます。

■操作方法

  1. [柱・壁・床]レイヤに切り替え、壁作成の[複数枚同時入力(折れ線状)]や[1枚ずつ入力]、床作成の[多角形入力]ボタンをクリックします。

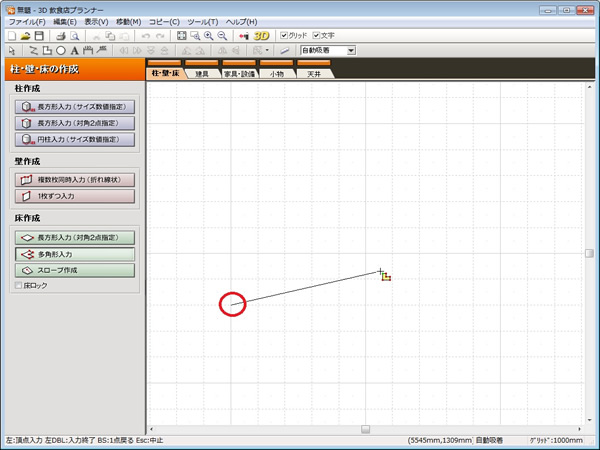

  2. 始点をクリックし、マウスカーソルと始点に線が伸びている状態でキーボードの[+]キーを押します。



  3. 表示された[相対座標値入力]の「X」「Y」に次の頂点までの数値を入力して[OK]をクリックします。



    X:右方向は正の値、左方向は負の値(−)  Y:上方向は正の値、下方向は負の値(−)

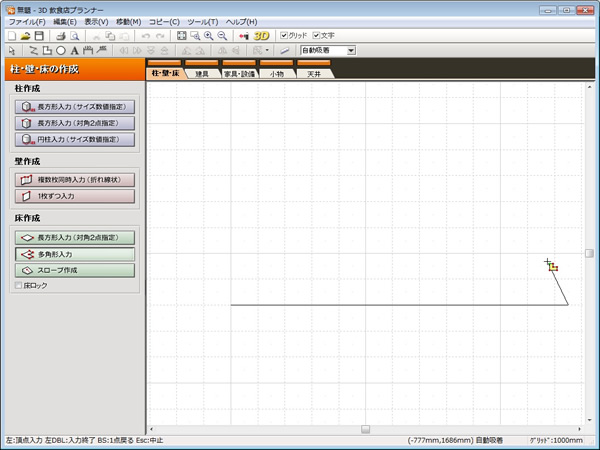

    指定した数値で次の頂点が入力されます。



  4. 2点目、3点目も数値を指定して入力する場合も、[+]キーを押して表示された[相対座標値入力]で次の頂点までの数値を入力します。
