コの字型の階段下に部屋を作成する方法

| 3 |

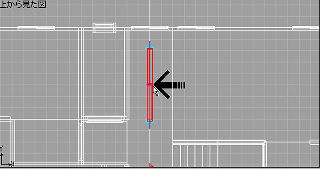

15. 階段隣の部屋の壁にあった片引き戸を選択し、廊下側にドラッグして少し移動させます。
(元の位置にあると、新しく作った壁と片引き戸が重なってしまい、設置しにくくなるためです。)
イメージ
16. 「上面図」で、隣の部屋の壁を作ります。
  (1) 新規形状ツールの(壁)をクリックします。そうすると、カーソルの表示がにな ります。

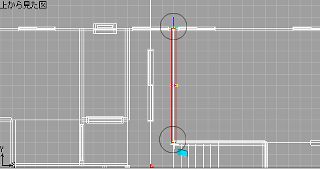

  (2) 「上面図」で部屋の外壁の所でクリックし、そのまま階段手前までカーソルを手前にドラッグします。そうすると隣の部屋の壁ができます。 イメージ

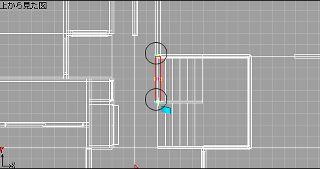

17. 同じく「上面図」で、今度は廊下側の階段前にある壁を壁ツールで作ります。「上面図」で隣の部屋と階段の境の所でクリックし、そのまま階段幅の半分のところまでカーソルを手前にドラッグします。そうすると階段下の部屋の壁ができます。 イメージ
18. できた2つの壁に、それぞれ建具を配置していきます。
  (1) (壁穴あけモード)をクリックします。そうするとカーソルの表示がになります。

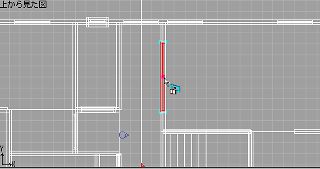

  (2) 16で移動させた片引き戸を選択し、隣の部屋の壁に重なるようにドラッグして、元あった位置に配置します。(「壁穴あけモード」を選択しているので、自動的に片引き戸の大きさにあわせて壁に穴があきます。) イメージ

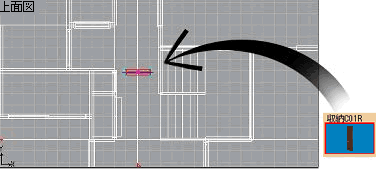

  (3) 「パーツパレット」の「ドア」タブ内より収納用のドアを選択し、ドラッグ&ドロップで階段前の廊下に持ってきます。 イメージ
  (4) デフォルトの状態では階段の壁と直角に配置されますので、壁にそうように回転させます。

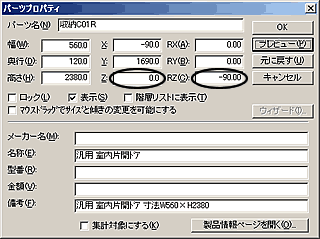

パーツ「収納ドア」を選択状態にしたままダブルクリックすると、「パーツプロパティ」ウインドウが表示されますので、RZの値を「−90」と挿入します。(パーツがZ軸を中心に90度回転します。)
このとき、ドラッグ&ドロップした位置によってZの値が「0」以外になってしまっている場合があります。その時はZの値に「0」を入力します。
「OK」ボタンを押して「パーツプロパティ」ウインドウを閉じます。

イメージ

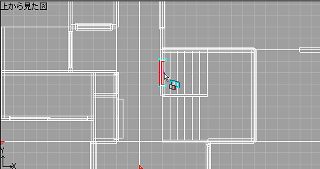

  (5) (壁穴あけモード)で階段下の部屋の壁に重なるようにドラッグして配置すれば完成です。 イメージ
<完成図>
イメージ
イメージ
