DXF出力したファイルをAutoCADで読み込めない。

公開日:2013年4月9日

■詳細

DXF出力したファイルをAutoCADで読み込めない。
「テーブル項目名 ○○1階が間違っています。620行上。
無効 または 不完全な DXF の入力です。- 図面は破棄されました。」
とエラーが表示される。


■原因

AutoCADの古いバージョンでは、レイヤ名に日本語が含まれていると読み込みできませんでした。


■対処方法

DXF出力する際、レイヤ名を「必ず数値に変換」に設定します。

間取りから出力する場合

  1. 「ファイル」−「CADデータ出力」を選択します。

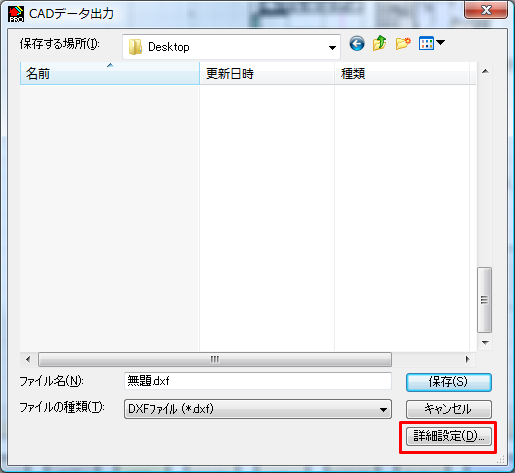

  2. [CADデータ出力]ダイアログが表示されますので、[詳細設定]ボタンをクリックします。
    CADデータ出力

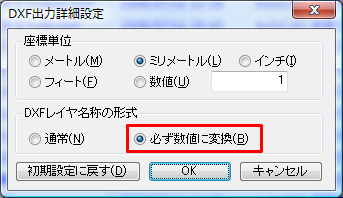

  3. [DXF出力詳細設定]の、「DXFレイヤ名称の形式」の「必ず数値に変換」にチェックを付けます。
    CADデータ出力詳細
  4. 「OK」をクリックします。
  5. ファイル名を入力して「保存」をクリックします。

3Dから出力する場合

  1. 「ファイル」−「DXF形式で保存」を選択します。
  2. 変換ダイアログが表示されます。

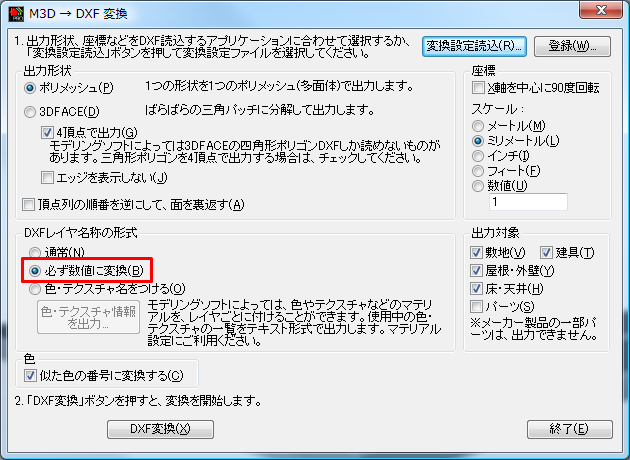

    「DXFレイヤ名称の形式」の「必ず数値に変換」にチェックを付けます。
    3Dの変換設定
  3. 「DXF変換」をクリックします。
  4. ファイル名を入力して「保存」をクリックします。

上記操作でも問題が解決しない場合には、サポートセンターまでご連絡ください。 なお、その際にはご使用の環境や具体的な現象をご一緒にお知らせください。
