造作出窓の下に収納を設ける

公開日:2013年4月9日

■詳細

「造作出窓」機能で作成した出窓の下に収納を設置する方法です。
※この情報を利用するには、「EX」が必要です。


■操作方法

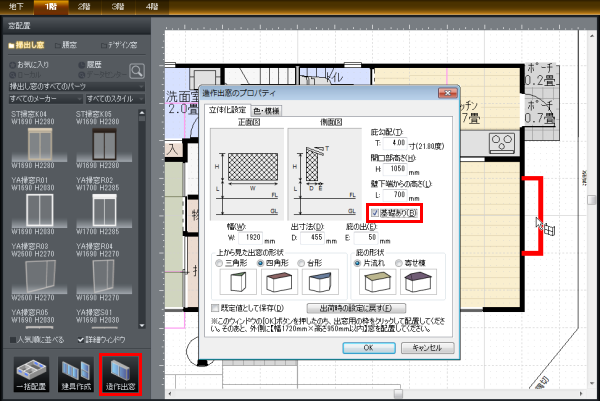

  1. ナビの[窓配置]を選択し、パレットの[造作出窓]ボタンをクリックします。
  2. 表示された[造作出窓のプロパティ]で、[開口部高さ]や[壁下端からの高さ]などを設定し、[基礎あり]のチェックをオンにして[OK]をクリックします。
  3. 造作出窓を配置したい壁をクリックして配置します。

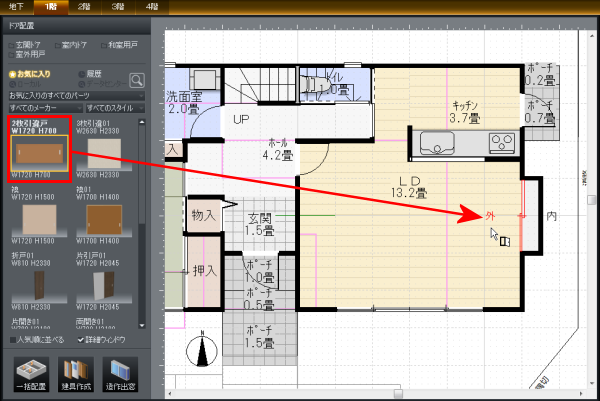

  4. ナビの[ドア配置]を選択し、造作出窓の下に、収納のためのドアを配置します。
    ドアの高さは、最初に[造作出窓のプロパティ]で設定した[壁下端からの高さ]が上限となります。

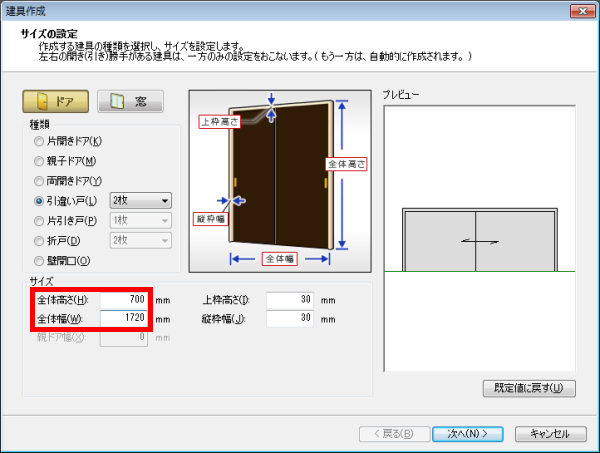

    必要であれば、パレットの[建具作成]ボタンをクリックして、収納に合うドアを作成してください。

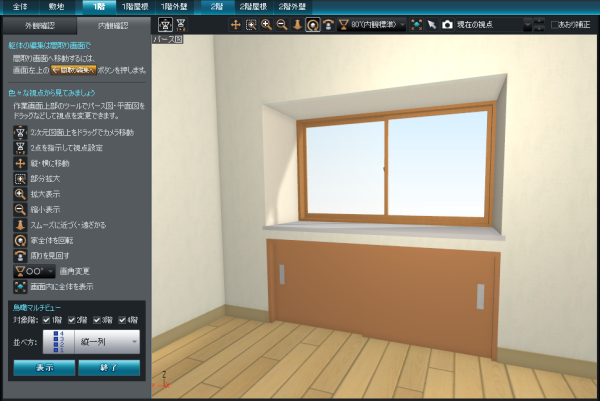

  5. [立体化]をクリックし、3D画面で確認します。
