3DマイホームデザイナーLS4

パーツや形状の配置基準点(原点)について

公開日:2011年12月19日

■詳細

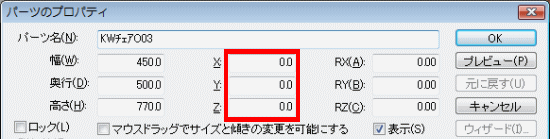

パーツや形状をダブルクリックすると[プロパティ]ウィンドウが表示され、「X」/「Y」/「Z」には座標(配置位置)が表示されます。それぞれの座標の基準になっているのは、パーツを選択したときに表示されるピンクのポイントです。これを「配置基準点」といいます。

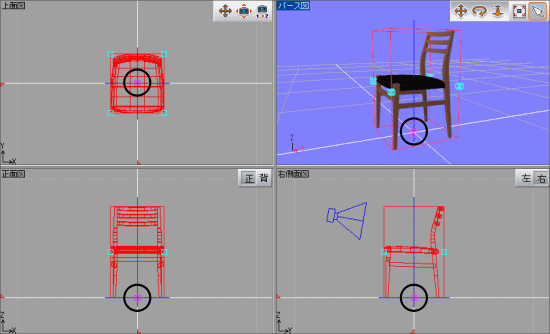

【パーツの場合】

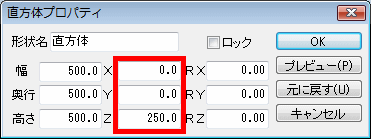

【形状の場合】



配置基準点の位置はパーツによって異なります。 パーツの配置基準点は変更することができます。

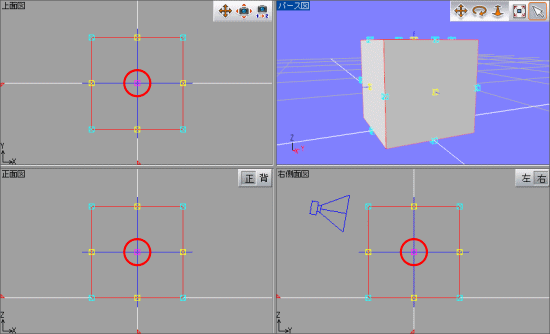

形状の配置基準点は常に形状の中心にあり、変更できません。

■操作方法

  1. パーツの配置基準点を変更します。
    パーツを選択して[編集]メニューの[パーツ配置基準点設定]を選択します。
    または、パーツを右クリックして[パーツ配置基準点設定]を選択します。

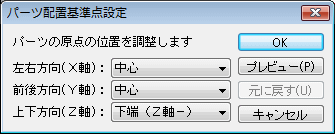

  2. [パーツ配置基準点設定]で、「左右方向(X軸)」/「前後方向(Y軸)」/「上下方向(Z軸)」を設定して[OK]をクリックします。



上記操作でも問題が解決しない場合には、サポートセンターまでご連絡ください。 なお、その際にはご使用の環境や具体的な現象をご一緒にお知らせください。
