形状作成機能でパーツや家を作成する方法


計5ページ|1||
詳細
3Dマイホームデザイナーでは間取り作成を利用して家を作成するほかに、新規形状作成ツールを利用して家具などのパーツを作成したり、積み木感覚で家を作成したりすることができます。
また、間取り作成から立体化した外壁に、飾り柱の追加や屋根の変更、庭に塀などを追加で作成するなど、よりリアルな外観を表現することができます。

新規形状作成ツールの準備
1. メインメニューから[3Dモデリング] をクリックします。
3Dウィンドウが表示されます。

2.

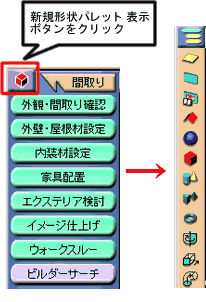

間取りから立体化後に作業する場合には、ナビゲーションエリアの
[新規形状パレット表示]ボタンをクリックします。

ナビゲーションパレットが形状作成ツールバーに変わります。


各形状作成ツールで作成する形状やパーツ

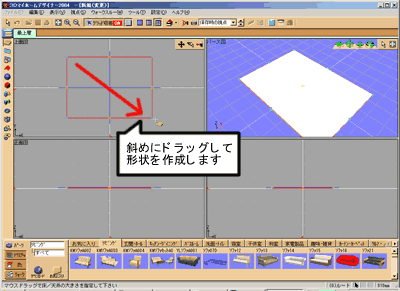

  [床・天井]ツール
  ツールボタンから作成したい形状ボタンをクリックします。
カーソルが選択した形状ツールのアイコンに変わりますので、上面図でドラッグして作成します。

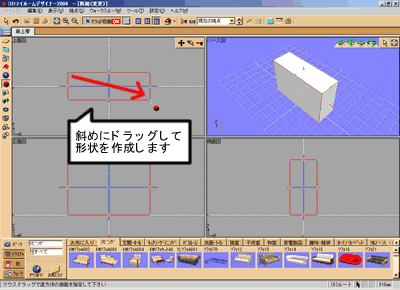

  [直方体]ツール

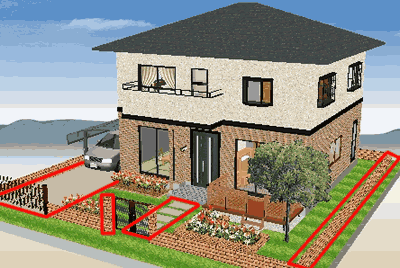

  [床・天井]、[直方体]ツールでガレージの床やアプローチなどを作成できます。 また、[直方体]ツールで門柱や塀などの作成に利用します。
