断面編集をする際の注意点

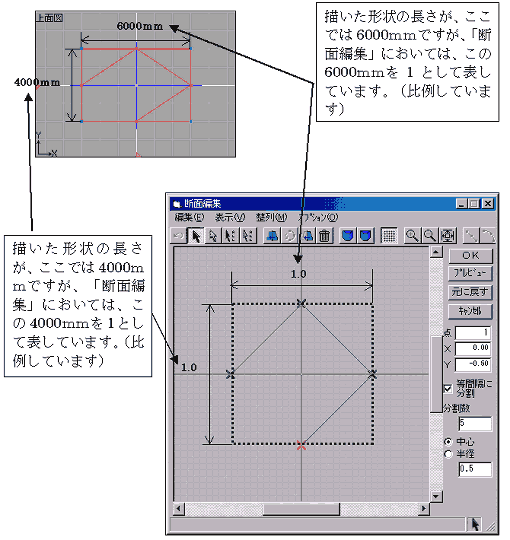

「上面図(上から見た図)」でのグリッドの間隔と「断面編集」でのグリッドの間隔は違います。「断面編集」におけるグリッド間隔は単位がありません。 下図をご参考ください。

  上記のように、グリッド間隔とその比例関係に注意して「断面編集」上の×印ポイントを移動、削除、追加など編集してください。 また「断面編集」におけるその断面の大きさ(上図の破線の矩形)が「1.0」より大きくなったり、小さくなったりすると、「押しだし形状」の中心がずれたりしますのでご注意ください。 これを避けるためには、外側にある×印ポイントのX、Y座標の値が、±0.5になるようにしてください。
