織り上げ天井の作り方

■	操作手順

1.	タブメニューの[天井と床]から[天井の高さ]を選択します。

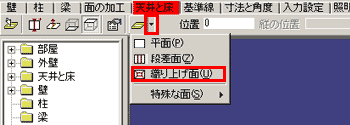

2.	[天井と床の設定]ボタンの横にある「▼」をクリックするとプルダウンリストが表示されますので、[織り上げ面]を選択します。

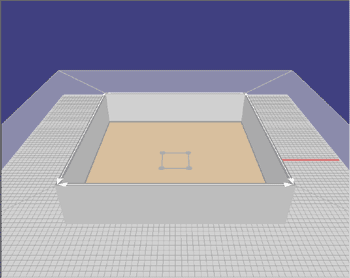

3.	天井面に４本の[編集線]が表示されます。


4.	[編集線]の１本をクリックで選択すると、[移動方向の切替] ボタンが使用できるようになります。

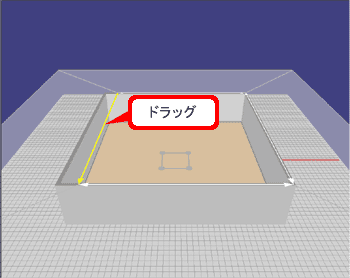

5.	[移動方向の切替] ボタンをクリックしに切り替え、[編集線]をドラッグして位置を調節します。

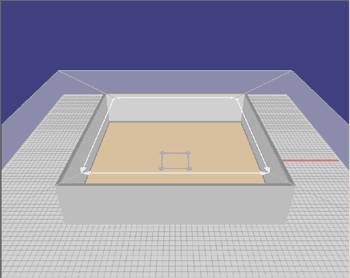

	同じ様に４本の[編集線]それぞれの位置を調節します。

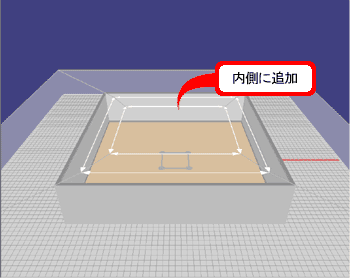

6.	[編集線の追加]をクリックし、先程調節した[編集線]の内側をクリックすると、[編集線]が追加されます。

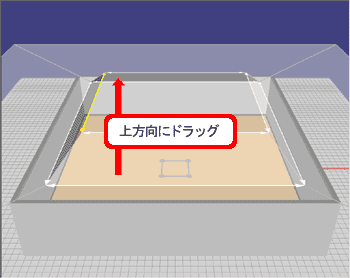

7.	追加された[編集線]の１本を選択し、[移動方向の切替] ボタンをクリックしに切り替え、[編集線]をドラッグして上方向に位置を調節します。


8.	内側の[編集線]を数値入力ボックスで調節します。

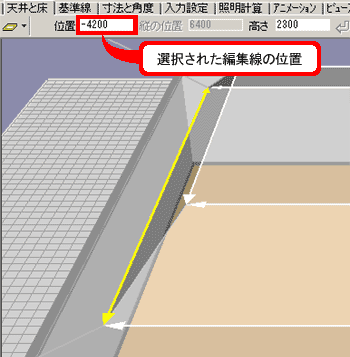

	外側の[編集線]の１本を選択すると、数値入力ボックスに選択された[編集線]の位置が表示されます。

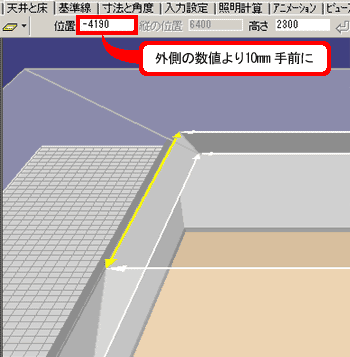

	内側の[編集線]の１本を選択し、数値入力ボックスの[位置]に、先程確認した外側の位置の数値より１０mm程手前の数値を入力します。外側の[位置]の数値が「-4200mm」なら、内側の[位置]の数値には「-4190mm」を入力します。


	同じ様に内側の[編集線]それぞれの位置を調節します。

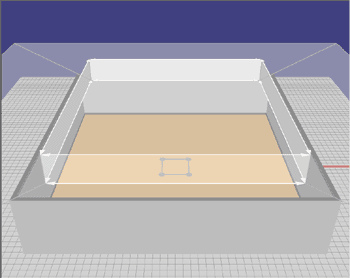

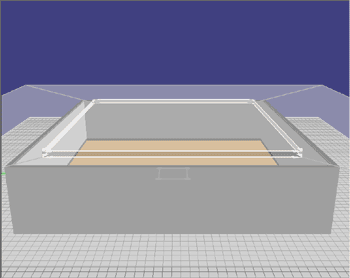

9.	内側[編集線]１本を選択し、[移動方向の切替] ボタンをに切り替え、高さを調節して完成です。
