妻壁などの台形の形状の作成方法
|
２.
|

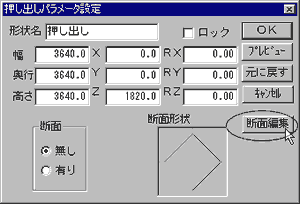

描いた形状をそのままダブルクリックして、「押し出しパラメータ設定」のウィンドウを開きます。さらに、ウィンドウの右側にある「断面編集」ボタンをクリックし、「断面編集」ウィンドウを開きます。
|
 |
|
３.
|
編集する断面が表示されますので、×印のポイントをマウスドラッグで移動させたり、×印と×印の間をクリックして増やしたりして実現したい台形の形（断面）を作ってください。その際、×印のポイントがきちんと重なるように（重ねたときに青くなるように）してください。
|
 |
|
※不要な×印は、選択した上で「Deleate」キーで削除してください。
※マウスドラッグによる移動の際は、「グリッド吸着」をオフにしてください。
※ ×印のポイントはマウスドラッグによる移動のほか、ＸＹ座標で位置を指定することも出来ます。 |
| ※ |
断面編集をする際の注意点に関してはこちらをご覧ください。 |
| ４. |
「プレビュー」ボタンを押して確認し（パース図や上面図に編集内容が反映されます）、形（断面）が決まりましたら「ＯＫ」ボタンを押してください。
|
|
５.
|

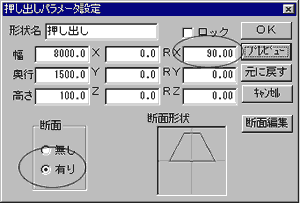

「押し出しパラメータ設定」ウィンドウに戻りますので、ここで「断面」を「有り」にし、さらに壁なので形状を垂直に起き上がらせるため「ＲＸ」を「90」に設定します。
※ここで大きさ（幅／奥行／高さ）、位置（Ｘ／Ｙ／Ｚ）、角度（ＲＸ／ＲＹ／ＲＺ）を数値入力で変更していただくことも可能です。 |
 |
|
６.
|

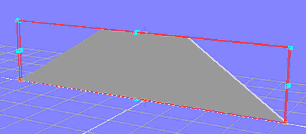

三面図またはパース図上で、必要に応じて大きさ（黄色いハンドルをドラッグ）、位置（ピンクのハンドルをドラッグ）、角度（水色のハンドルをドラッグ）などを調整し、完成です。 |
 |
|
|
（押し出し）をクリックし、マウスポインタが
になった状態で、「上面図」でまずは適当な大きさにドラッグします。画面にはひし形の左下一辺が欠けたような形が現れます。
