テクスチャの位置を調整する

詳細

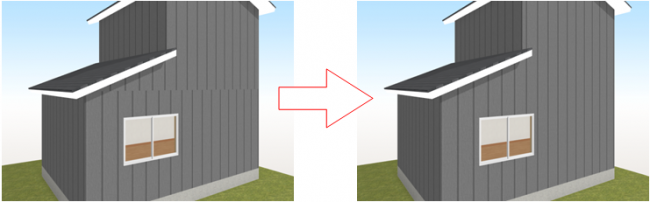

間取の形状や開口部の位置などにより、テクスチャの目地が上手く合わない場合があります。
このような場合には、テクスチャの位置を調整することで、目地を合わせます。
00

操作方法

ここでは、2階のテクスチャ位置を調整して1階に合わせます。

▼3DマイホームデザイナーPRO9/3DインテリアデザイナーNeo3/3D住宅リフォームデザイナー2の場合

  1. 2階の外壁をクリックで選択します。
  2. テクスチャプロパティパレットの[位置調整]に移動距離を入力(この例では100mm)し、移動方向のボタンをクリックして、3Dパースを見ながら位置を合わせます。
    ※移動距離は、使用しているテクスチャのピッチに応じて、適当な数値を入れてください。
    534_01

▼上記以外の製品の場合

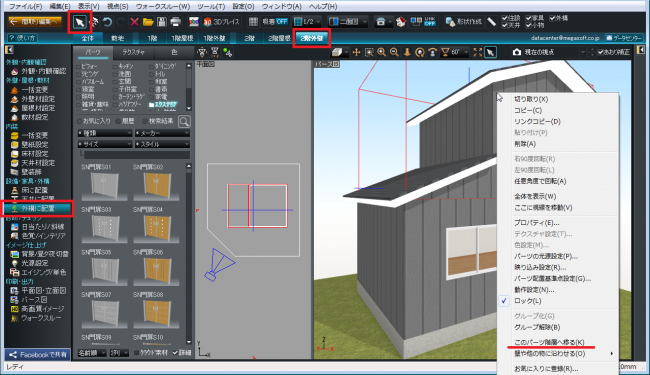

1.3D画面のナビ[外構に配置]、フロアタブ[2階外壁]を選択します。
  2階の外壁をクリックして選択してから右クリックして[このパーツ階層へ移る]を選択します。
03

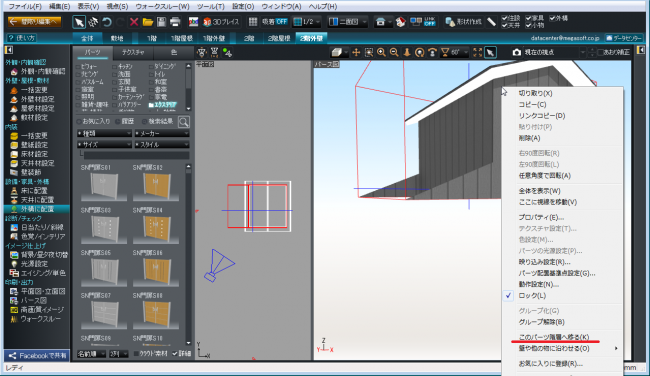

2.もう一度、目的の外壁をクリックして選択してから右クリックし、[このパーツ階層へ移る]を選択します。
04

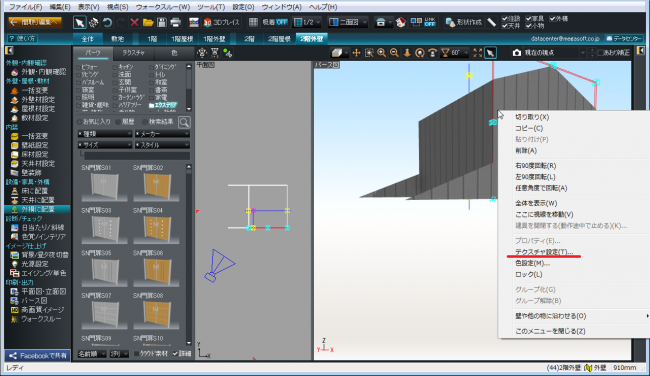

3.目的の壁を選択して右クリックし、[テクスチャ設定]を選択します。
05

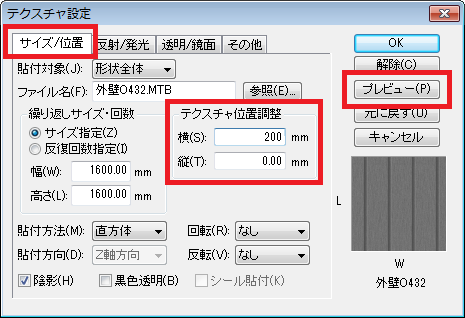

4.[テクスチャ設定]画面の[テクスチャ位置調整]の[横]または[縦]に値を入力します。[プレビュー]ボタンをクリックすると3Dパースに反映されますので、値変更→プレビューを繰り返して、[OK]ボタンで確定します。
この作例のようなケースでは、1階外壁を表示しながらプレビューすることはできません。いったん確定後、フロアタブの[2階外壁]をクリックして1階外壁を表示し、少しずつ調整してください。
06

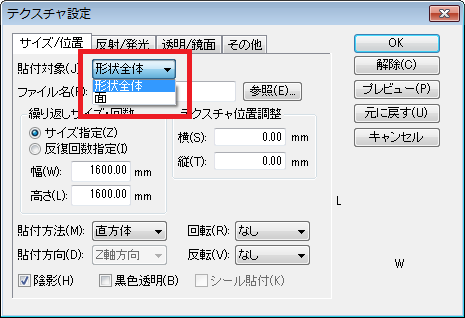

※ [テクスチャ設定]画面の右下に「ファイル名」やテクスチャのサムネイルが表示されていない場合は、 [貼付対象]を[形状全体]から[面」に変更します。
07

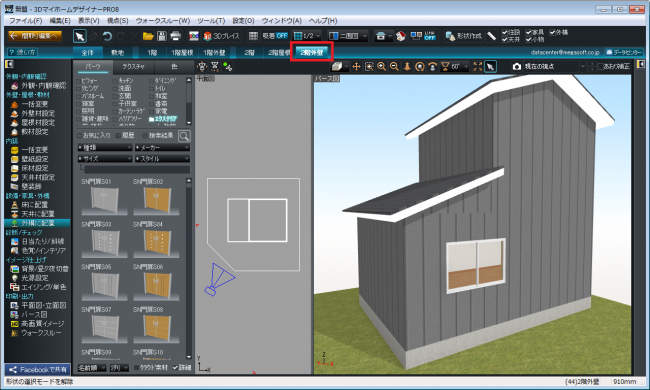

5.位置調整が終了したら、フロアタブ[2階外壁]を選択して元の階層に戻ります。
ほかの面も調整する場合は、1から4を繰り返します。
08
