屋外階段を作成する

詳細

屋外階段のサンプル画像間取り画面で、配置した階段のデザインを変更して、屋外階段を作成します。

操作方法

【1】屋外階段用の踊り場を作成

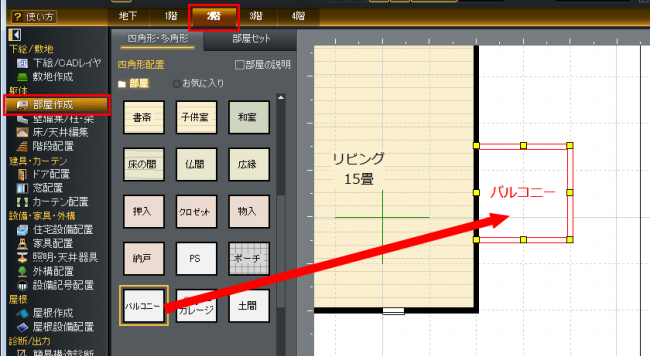

  1. ナビ[部屋作成]を選択し、フロアタブの2階をクリックします。
    パレットから「バルコニー」を選択し、間取り上に配置します。部屋の大きさなどプランに合わせて整えておきます。
    バルコニーを配置

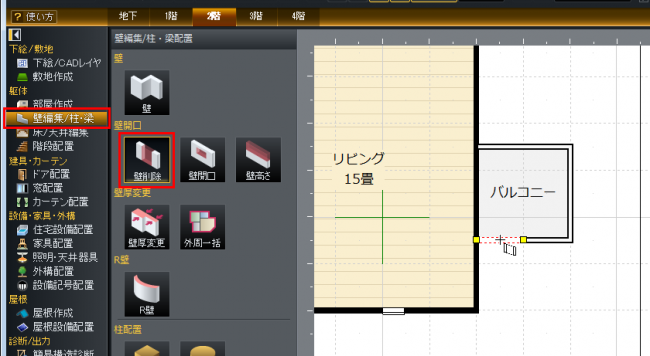

  2. ナビ[壁編集/柱・梁]を選択します。パレットの[壁削除]ボタンをクリックし、階段の登り口の壁を削除します。
    階段を配置

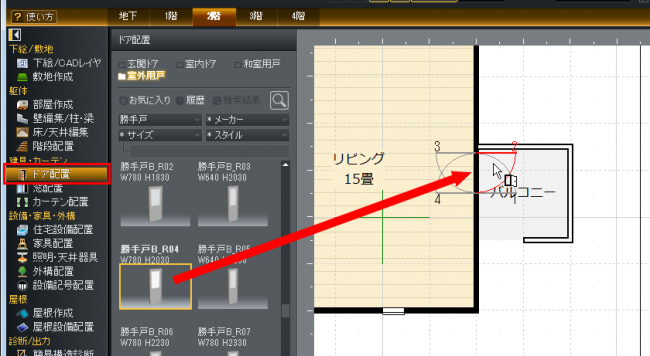

  3. ナビ[ドア配置]を選択します。パレットから目的のドアをクリックし、間取り上に配置します。
    ドアを配置

【2】階段を配置

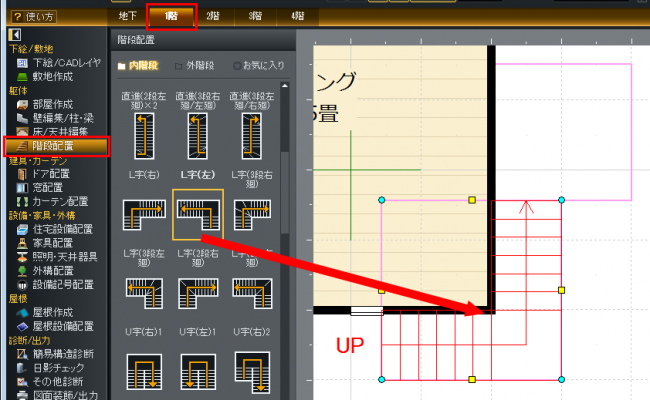

  1. ナビ[階段配置]を選択し、フロアタブの[1階]をクリックします。
    パレットで[外階段]カテゴリをクリックし、目的の階段を間取り上に配置します。
    階段を配置
  2. 階段を配置すると、自動的に2階に[吹抜]が作成されるので、フロアタブの[2階]をクリックし、[吹抜]を削除してください。

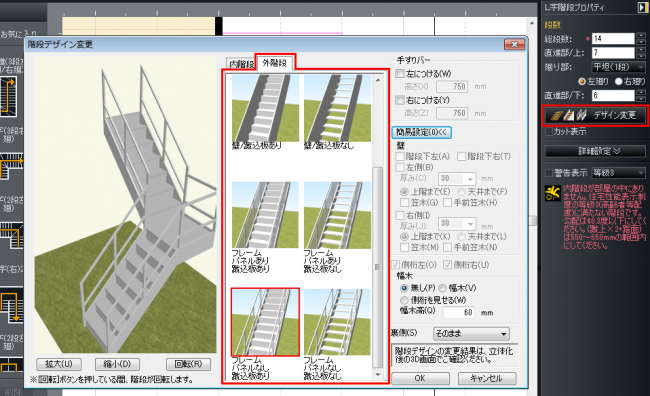

  3. 配置した階段を選択し、プロパティパレットの[デザイン変更]をクリックします。
    [階段デザイン変更]で屋外階段のデザインを選択して、[OK]をクリックします。
    階段のデザインを選択
    ※3Dマイホームデザイナー12では、[外階段]カテゴリはありません。立体化後、階段に色を貼り付けてください。
  4. ナビの[立体化]ボタンをクリックして、3D画面で確認します。

<参考>

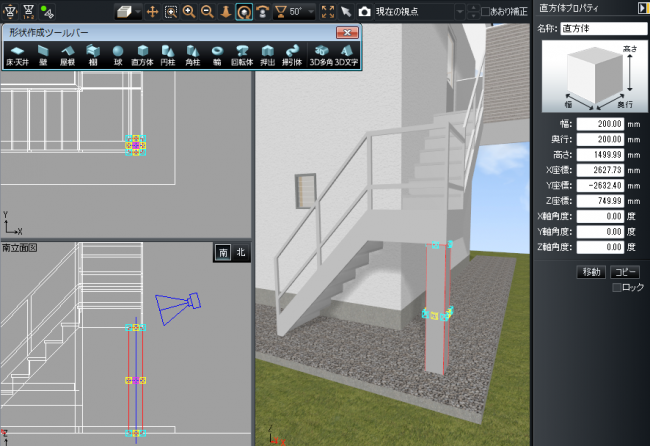

屋外階段まわりのTIPS補強用の支柱を表現したい場合は、形状作成ツールの[直方体]などで柱状の形状を追加します。

また、必要に応じて階段下のポーチを設置します。
間取り画面のナビ[部屋作成]でポーチを配置し、その上に階段を配置します。
配置された階段は自動的にポーチの床面から2階までの高さで立体化されます。
