チュートリアルTutorial

プランシートの作り方マンションリフォーム【2.パース作成】

Pers

1つ目のプラン「PLAN-A」の表紙ともいえるシートです。 プランに合わせてアレンジします。

2

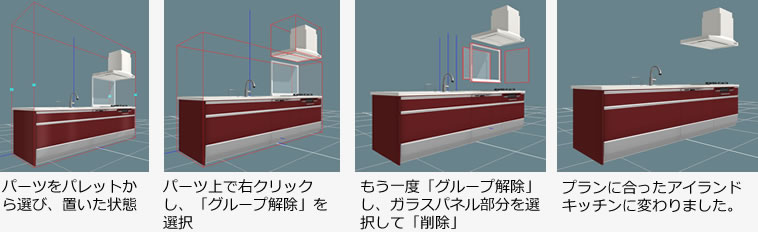

パーツをプランに合わせてアレンジ

製品に収録されているパーツはアレンジできます。このパースで使用したキッチンは、コンロの正面と横にガラスパネルがありました。
アイランドキッチンで提案するため、ガラスパネルを削除します。
対象のパーツを選択して、右クリックメニューから「グループ解除」を選択。
さらに本体側を選択しなおしてもう一度右クリックメニューから「グループ解除」を選択すると細かいパーツに分割されます。 不要なガラス1枚とフレームを削除。最後に残ったパーツを選択しなおして右クリックメニューから「グループ化」を選択します。

Neo2

FL、天井ラインを作図

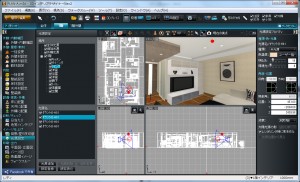

ナビの「光源設定」を選択し、対象の部屋→照明器具の順に選択し、パレットで光源の強さや色、方向などを調整します。
このプランでは、リビングのダウンライト3つの減衰中→減衰強に変更しました。

6d3e12df3238b1a0eb4480e2a6661b86-300x182

照明器具の色を変更

ペンダント照明をより光っているように見せるため、照明器具の色を発光色に変更します。
パレットで「発光」を選択し、元の器具の色に近い発光色を選択します。この例では「Luminous03」を使用

8089e50294910c6cb163e5cb54ad137b

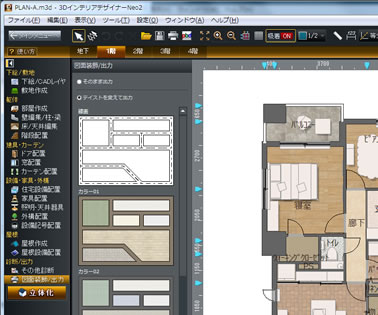

間取り図のテイストを変更

間取り図をよりプランにあったテイストで出力します。
間取り画面のナビで「図面装飾/出力」を選択します。パレットで「テイストを変えて出力」から、プランにあったテイストを選択します。

552eb4aed1593e952e7a12c7b8a0e9e1

8089e50294910c6cb163e5cb54ad137b1
