3Dデザイナーシリーズで作成した 3D住宅データの形状を、3次元DXF形式で書き出したり、DXFファイルを取り込むことができます。

  • ※書き出し形式はPOLYLINE(ポリメッシュ)または3DFACEです。
  • ※メーカー製品の一部パーツについては、3D DXFで出力できません。
  • ※テクスチャは書き出せません。

cad_dxf

出力する

3Dデザイナーシリーズで作成した間取り図を2次元CADデータとして出力することができます。
基本設計図のベース図面として利用できます。

※対応CADデータ出力:DXF形式、JWC形式(DOS版JW_CAD形式)。

レイヤ別に出力

階数や要素などのレイヤ別に出力されるので、CADソフトに読み込んだ後に編集ができるなど作業効率が大幅に向上します。

[ 1.間取り図を作成 ]
step04_1a
[ 2.CADソフトを起動し、間取りデータを開く ]
step04_1b
[ 階数や要素などのレイヤ別に読み込まれます ]
step04_1c

複線化して出力

間取り図からCADデータ出力時に壁線の複線化が可能です。

step04_2a

出力画面(壁線が複線化されて出力される)

サンプルダウンロード

3Dデザイナーシリーズで作成したデータをCADデータに出力したファイルをご用意しました。
直接ダウンロードしてご確認ください。

[ ダウンロードについて ]
  • ・ダウンロードするファイルの上で右クリックし、[対象をファイルに保存]を選択、保存します。
  • ・3次元DXF形式サンプルファイルは、住宅の敷地、建物、小物を含むすべての素材を含んでおりますので、読み込みに時間がかかる場合があります。
  • ・各ファイル形式に対応したCADソフトでのみ、ご確認いただけます。

DXFファイルを取り込む

CADソフトで作成した情報を3Dデザイナーシリーズで読み込み、下絵やパーツとして利用することができます。
3次元DXFは、3DFACE、3Dメッシュ、3Dポリライン、INSERTで出力されたファイルに限ります。

[ 1.CADソフトで敷地図を作成 ]
step04_3a
[ 2.ファイルを取り込む ]
step04_3b
[ 3.マウスでなぞる ]
step04_3c

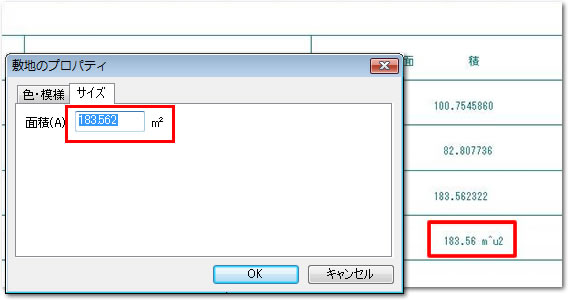

高精度でトレース

CADデータで作図した情報(サイズや面積など)を正確に再現することもできます。

step04_4a
キャプチャ

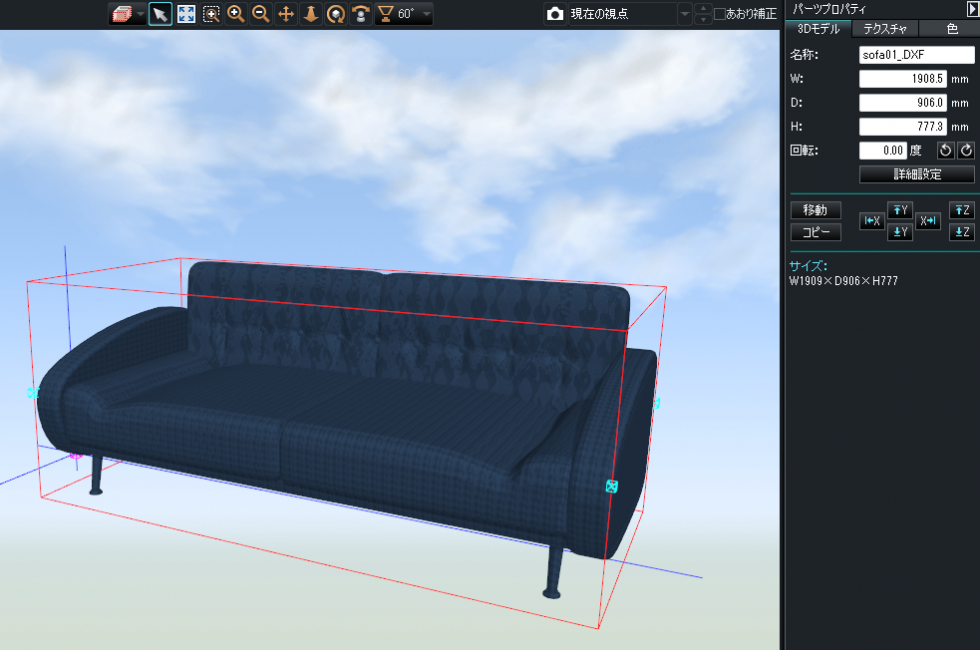

3次元DXFを取り込む

3D画面に直接ドラッグ&ドロップすることで、パーツとして取り込めます。
取り込んだデータは、プロパティパレットで、サイズの調整も可能です。

CADソフトとの違い

  • ・ラフスケッチする感覚で間取り図から3Dイメージが手早く作成できる。
  • ・ナビゲーション機能を搭載し、操作性がよく使いやすい。
  • ・10,000点以上の実用的な素材データがパッケージに収録。
    さらに素材データダウンロードサイト「3Dマイホームデザイナー データセンター」では50,000点を超えるデータをご提供。
  • ・プレゼンテーションに特化した機能(プレゼンボードデザイナー)が標準搭載。
  • ・30万人以上の施主ユーザーが同シリーズ製品の「家庭版3Dマイホームデザイナー」を使用しているため、施主との距離が近づく。
  • ※3Dデザイナーシリーズ製品は、CADソフトではありません。積算や確認申請用の図面を作成するには別途CADソフトが必要です。
