CADで使える建築図面記号


配電盤・分電盤記号

制御盤

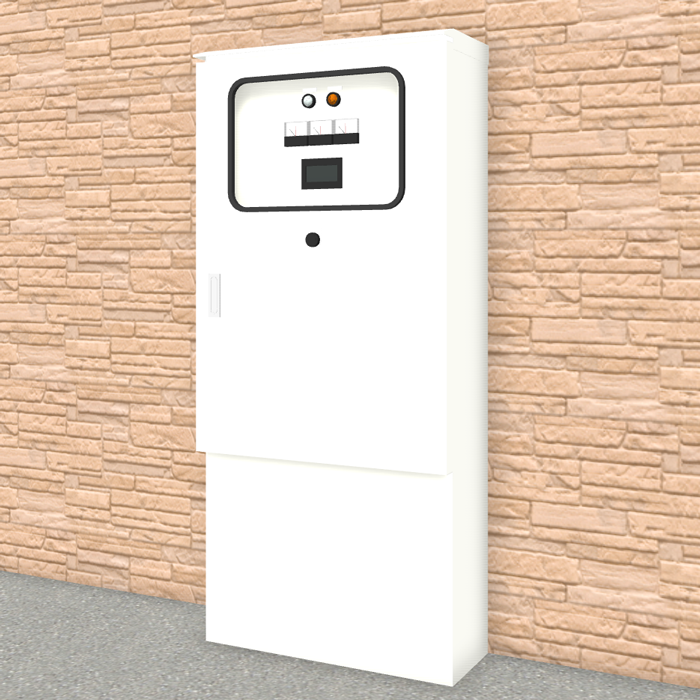

制御盤とは、接続されているさまざまな機械への電源供給や、保護、制御を目的とした自動でコントロールするための制御装置が入っているボックス。配電盤並みに大きいものから、分電盤のような壁掛けタイプの小さなものまで様々で、中身を見ないと制御盤とは解らないものもあります。扉面にスイッチ、ランプや電流計などがあるのが一般的。扱う電圧は主に低圧の400V級、200V級、100V級です。

ポイント

制御盤を使用して、様々な作業を自動化することができるので、まさに頭脳的存在です。工場や屋外などでの使用が多いため、耐久性に優れた鋼鉄やステンレス素材などが用いられています。

図面記号
制御盤
DXFファイルダウンロード
